Продукція
  • GN 133

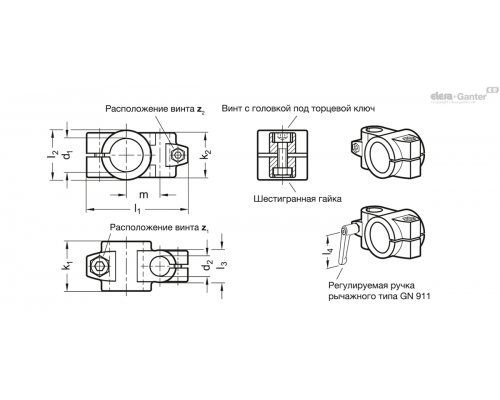

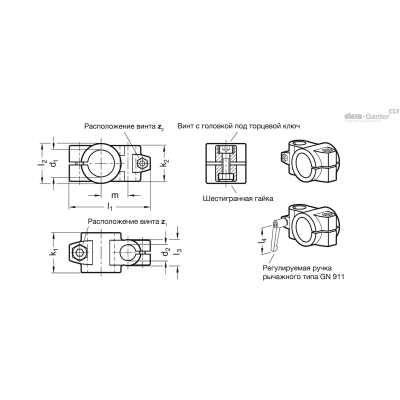

GN 133

Двосторонні затискачі

Алюміній, неоднакові розміри отвору d1/d2

GN 133
GN 133
Опис
d1
d2
k1
k2
l2
l3
z1
z2
Важіль GN 911 для z1l4
Важіль GN 911 для z2l4
l1
m
Вага Наявн. Ціна
GN 133-B20-B12-2-BL B 20 B 12 40 36 40 26 M8-25 M6-20 - 63 81.5 27 175г 2 тижні 961.65грн.
GN 133-B20-B12-2-SW B 20 B 12 40 36 40 26 M8-25 M6-20 - 63 81.5 27 175г 2 тижні 961.65грн.
GN 133-B20-B14-2-BL B 20 B 14 40 36 40 26 M8-25 M6-20 - 63 81.5 27 174г 2 тижні 960.30грн.
GN 133-B20-B14-2-SW B 20 B 14 40 36 40 26 M8-25 M6-20 - 63 81.5 27 174г 2 тижні 960.30грн.
GN 133-B20-B16-2-BL B 20 B 16 40 36 40 26 M8-25 M6-20 - 63 81.5 27 120г 2 тижні 959.40грн.
GN 133-B20-B16-2-SW B 20 B 16 40 36 40 26 M8-25 M6-20 - 63 81.5 27 120г 2 тижні 959.40грн.
GN 133-B20-B18-2-BL B 20 B 18 40 36 40 26 M8-25 M6-20 - 63 81.5 27 168г 2 тижні 958.05грн.
GN 133-B20-B18-2-SW B 20 B 18 40 36 40 26 M8-25 M6-20 - 63 81.5 27 168г 2 тижні 958.05грн.
GN 133-B25-B12-2-BL B 25 B 12 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 160г 2 тижні 957.15грн.
GN 133-B25-B12-2-SW B 25 B 12 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 160г 2 тижні 957.15грн.
GN 133-B25-B14-2-BL B 25 B 14 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 155г 2 тижні 955.80грн.
GN 133-B25-B14-2-SW B 25 B 14 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 155г 2 тижні 955.80грн.
GN 133-B25-B16-2-BL B 25 B 16 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 156г 2 тижні 955.80грн.
GN 133-B25-B16-2-SW B 25 B 16 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 156г 2 тижні 955.80грн.
GN 133-B25-B18-2-BL B 25 B 18 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 152г 2 тижні 953.55грн.
GN 133-B25-B18-2-SW B 25 B 18 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 152г 2 тижні 953.55грн.
GN 133-B30-B10-2-BL B 30 B 10 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 177г 2 тижні 962.55грн.
GN 133-B30-B12-2-BL B 30 B 12 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 135г 2 тижні 951.30грн.
GN 133-B30-B12-2-SW B 30 B 12 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 135г 2 тижні 951.30грн.
GN 133-B30-B14-2-BL B 30 B 14 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 128г 2 тижні 950.40грн.
GN 133-B30-B14-2-SW B 30 B 14 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 128г 2 тижні 950.40грн.
GN 133-B30-B16-2-BL B 30 B 16 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 128г 2 тижні 949.05грн.
GN 133-B30-B16-2-SW B 30 B 16 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 128г 2 тижні 948.15грн.
GN 133-B30-B18-2-BL B 30 B 18 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 124г 2 тижні 948.15грн.
GN 133-B30-B18-2-SW B 30 B 18 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 124г 2 тижні 951.30грн.
GN 133-B40-B20-2-BL B 40 B 20 65 59 65 40 M10-50 M8-25 92 , - 78 122 45 600г 2 тижні 1649.25грн.
GN 133-B40-B20-2-SW B 40 B 20 65 59 65 40 M10-50 M8-25 92 , - 78 122 45 600г 2 тижні 1649.25грн.
GN 133-B40-B25-2-BL B 40 B 25 65 59 65 40 M10-50 M8-25 92 , - 78 122 45 589г 2 тижні 1643.40грн.
GN 133-B40-B25-2-SW B 40 B 25 65 59 65 40 M10-50 M8-25 92 , - 78 122 45 589г 2 тижні 1643.40грн.
GN 133-B40-B30-2-BL B 40 B 30 65 59 65 40 M10-50 M8-25 92 , - 78 122 45 570г 2 тижні 1636.65грн.
GN 133-B40-B30-2-SW B 40 B 30 65 59 65 40 M10-50 M8-25 92 , - 78 122 45 570г 2 тижні 1636.65грн.
GN 133-B42-B20-2-BL B 42 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 550г 2 тижні 1644.75грн.
GN 133-B42-B20-2-SW B 42 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 550г 2 тижні 1644.75грн.
GN 133-B42-B25-2-BL B 42 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 583г 2 тижні 1638.90грн.
GN 133-B42-B25-2-SW B 42 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 583г 2 тижні 1638.90грн.
GN 133-B42-B30-2-BL B 42 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 568г 2 тижні 1631.25грн.
GN 133-B42-B30-2-SW B 42 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 568г 2 тижні 1631.25грн.
GN 133-B45-B20-2-BL B 45 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 510г 2 тижні 1629.90грн.
GN 133-B45-B20-2-SW B 45 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 510г 2 тижні 1629.90грн.
GN 133-B45-B25-2-BL B 45 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 559г 2 тижні 1629.90грн.
GN 133-B45-B25-2-SW B 45 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 559г 2 тижні 1629.90грн.
GN 133-B45-B30-2-BL B 45 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 526г 2 тижні 1622.25грн.
GN 133-B45-B30-2-SW B 45 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 526г 2 тижні 1622.25грн.
GN 133-B48-B20-2-BL B 48 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 530г 2 тижні 1627.65грн.
GN 133-B48-B20-2-SW B 48 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 530г 2 тижні 1627.65грн.
GN 133-B48-B25-2-BL B 48 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 475г 2 тижні 1622.25грн.
GN 133-B48-B25-2-SW B 48 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 475г 2 тижні 1622.25грн.
GN 133-B48-B30-2-BL B 48 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 477г 2 тижні 1614.15грн.
GN 133-B48-B30-2-SW B 48 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 477г 2 тижні 1614.15грн.
GN 133-B50-B20-2-BL B 50 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 505г 2 тижні 1620.90грн.
GN 133-B50-B20-2-SW B 50 B 20 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 505г 2 тижні 1620.90грн.
GN 133-B50-B25-2-BL B 50 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 480г 2 тижні 1615.50грн.
GN 133-B50-B25-2-SW B 50 B 25 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 480г 2 тижні 1615.50грн.
GN 133-B50-B30-2-BL B 50 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 460г 2 тижні 1607.40грн.
GN 133-B50-B30-2-SW B 50 B 30 65 59 65 40 M10-50 M8-25 78 , 92 78 122 45 460г 2 тижні 1607.40грн.
GN 133-B20-B10-2-SW B 20 B 10 40 36 40 26 M8-25 M6-20 - 63 81.5 27 177г 2 тижні 1091.70грн.
GN 133-B20-B10-2-BL B 20 B 10 40 36 40 26 M8-25 M6-20 - 63 81.5 27 177г 2 тижні 1092.60грн.
GN 133-B20-B15-2-SW B 20 B 15 40 36 40 26 M8-25 M6-20 - 63 81.5 27 153г 2 тижні 1091.70грн.
GN 133-B20-B15-2-BL B 20 B 15 40 36 40 26 M8-25 M6-20 - 63 81.5 27 153г 2 тижні 1092.60грн.
GN 133-B25-B10-2-SW B 25 B 10 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 177г 2 тижні 1091.70грн.
GN 133-B25-B10-2-BL B 25 B 10 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 177г 2 тижні 1092.60грн.
GN 133-B25-B15-2-SW B 25 B 15 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 132г 2 тижні 1091.70грн.
GN 133-B25-B15-2-BL B 25 B 15 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 132г 2 тижні 1092.60грн.
GN 133-B30-B10-2-SW B 30 B 10 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 177г 2 тижні 1091.70грн.
GN 133-B30-B15-2-SW B 30 B 15 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 106г 2 тижні 1091.70грн.
GN 133-B30-B15-2-BL B 30 B 15 40 36 40 26 M8-25 M6-20 63 , 78 63 81.5 27 106г 2 тижні 1092.60грн.
Характеристики

Ідентифікаційний номер

№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

  • З пластиковим покриттям

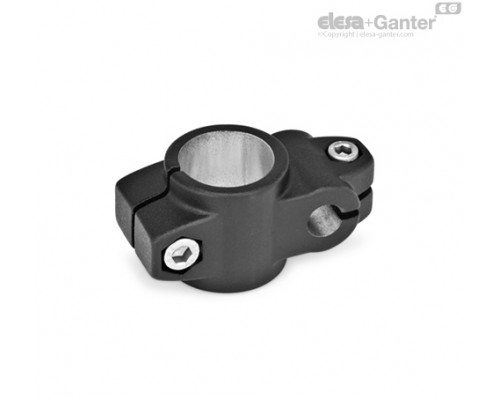

Чорний колір, RAL 9005, текстурована обробка SW

  • Гладкий, матові, дробоструминна обробка BL

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Самоблокуються за допомогою поліамідного кільця

Інформація

Робочі отвори двосторонніх затискачів GN 133 піддавалися механічній обробці та призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.

У місцях розташування гвинтів z1/ z2 гвинти з головкою під шестигранний ключ дозволяють зменшити перетин отвору для затискача.

Для затискача без використання інструментів можна замінити гвинти з головкою під шестигранний ключ на відповідні ручки GN 911 перераховані в таблиці як приладдя.

Аксесуари
  • Регульовані ручки важільного типу GN 911
Технічна інформація
