Продукція
  • GN 134

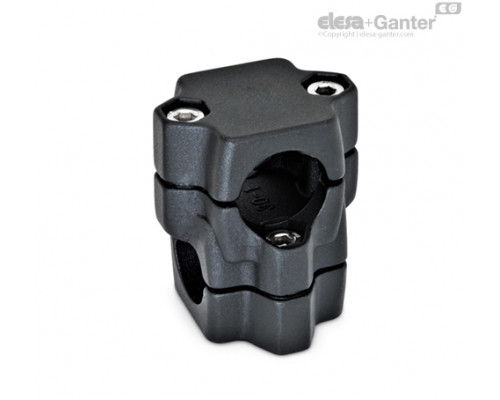

GN 134

Двосторонні затискачі

Отвір-Отвір

GN 134
GN 134

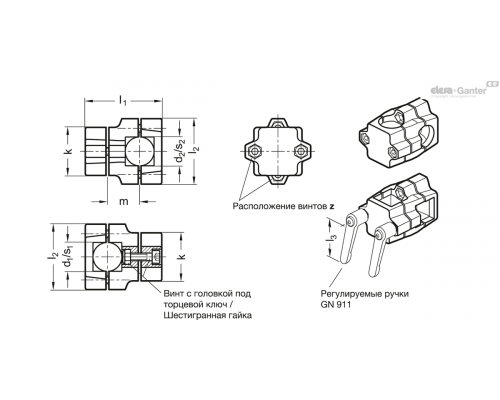

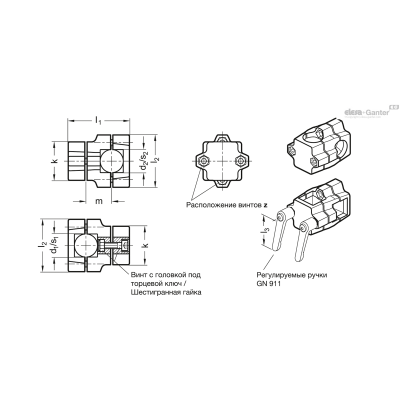

Опис
GN 911 для zl3
k
l2
z
l1
m
d1
Вага Наявн. Ціна
GN 134-B20-B20-50-2-BL 63 , 78 50 68 M8-30 79.5 33.5 B20-B20 352г 2 тижні 1349.10грн.
GN 134-B20-B20-50-2-SW 63 , 78 50 68 M8-30 79.5 33.5 B20-B20 357г 2 тижні 1349.10грн.
GN 134-B25-B25-50-2-BL 63 , 78 50 68 M8-30 79.5 33.5 B25-B25 300г 2 тижні 1341.00грн.
GN 134-B25-B25-50-2-SW 63 , 78 50 68 M8-30 79.5 33.5 B25-B25 310г 2 тижні 1341.00грн.
GN 134-B30-B30-50-2-BL 63 , 78 50 68 M8-30 79.5 33.5 B30-B30 326г 2 тижні 1341.00грн.
GN 134-B30-B30-50-2-SW 63 , 78 50 68 M8-30 79.5 33.5 B30-B30 326г 2 тижні 1341.00грн.
GN 134-B30-B30-60-2-BL 63 , 78 60 79 M8-50 109 50 B30-B30 698г 2 тижні 1861.65грн.
GN 134-B30-B30-60-2-SW 63 , 78 60 79 M8-50 109 50 B30-B30 698г 2 тижні 1861.65грн.
GN 134-B32-B32-60-2-BL 63 , 78 60 79 M8-50 109 50 B32-B32 686г 2 тижні 1858.50грн.
GN 134-B32-B32-60-2-SW 63 , 78 60 79 M8-50 109 50 B32-B32 686г 2 тижні 1858.50грн.
GN 134-B35-B35-60-2-BL 63 , 78 60 79 M8-50 109 50 B35-B35 666г 2 тижні 1854.00грн.
GN 134-B35-B35-60-2-SW 63 , 78 60 79 M8-50 109 50 B35-B35 666г 2 тижні 1854.00грн.
GN 134-B40-B40-60-2-BL 63 , 78 60 79 M8-50 109 50 B40-B40 614г 2 тижні 1841.40грн.
GN 134-B40-B40-60-2-SW 63 , 78 60 79 M8-50 109 50 B40-B40 614г 2 тижні 1841.40грн.
GN 134-B40-B40-76-2-BL 78 , 92 76 98 M10-50 125 55 B40-B40 975г 2 тижні 2045.25грн.
GN 134-B40-B40-76-2-SW 78 , 92 76 98 M10-50 125 55 B40-B40 975г 2 тижні 2045.25грн.
GN 134-B42-B42-76-2-BL 78 , 92 76 98 M10-50 125 55 B42-B42 947г 2 тижні 2038.50грн.
GN 134-B42-B42-76-2-SW 78 , 92 76 98 M10-50 125 55 B42-B42 947г 2 тижні 2038.50грн.
GN 134-B45-B45-76-2-BL 78 , 92 76 98 M10-50 125 55 B45-B45 930г 2 тижні 2034.00грн.
GN 134-B45-B45-76-2-SW 78 , 92 76 98 M10-50 125 55 B45-B45 930г 2 тижні 2034.00грн.
GN 134-B48-B48-76-2-BL 78 , 92 76 98 M10-50 125 55 B48-B48 914г 2 тижні 2030.85грн.
GN 134-B48-B48-76-2-SW 78 , 92 76 98 M10-50 125 55 B48-B48 914г 2 тижні 2030.85грн.
GN 134-B50-B50-76-2-BL 78 , 92 76 98 M10-50 125 55 B50-B50 885г 2 тижні 2024.10грн.
GN 134-B50-B50-76-2-SW 78 , 92 76 98 M10-50 125 55 B50-B50 885г 2 тижні 2024.10грн.
Характеристики

Ідентифікаційний номер

№2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно не оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори фланцевих двосторонніх затискачів / фіксаторів з'єднувача GN 134 не оброблені та спеціально призначені для конструкційних труб GN 990  або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Також можливо замовити отвори квадратного перерізу дляпрофільних систем

Круглі та квадратні отвори того ж номінального розміру можуть бути зібрані у будь-якій комбінації. Наприклад, номінальний розмір 20 має наступні варіанти комбінації: B20-B20, B20-V20, V20-B20 та V20-V20.

Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованими затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні втулки GN 911
Технічна інформація
