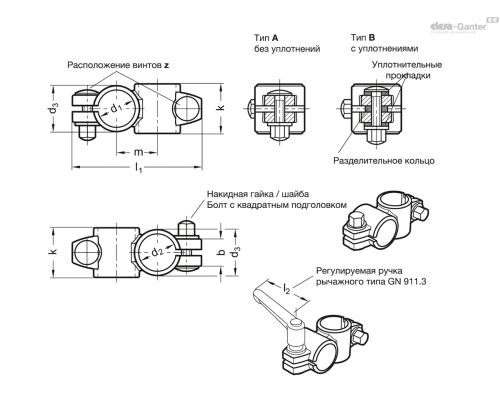

| Опис | k | z | Допоміжний ручний важільGN 911.3 для zl2 | l1 | m | B | d1 | d2 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

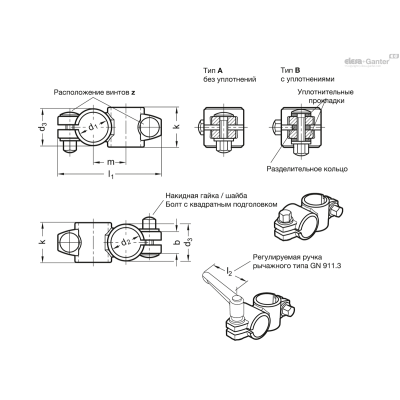

| GN 132.5-B30-B30-A-4 | 40 | M 8 | 63 , 78 | 104 | 33 | 22 | B 30 | B 30 | 37 | 296г | 2 тижні | 3206.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 132.5-B40-B40-A-4 | 56 | M 10 | 78 , 92 | 133 | 45 | 28 | B 40 | B 40 | 50.3 | 732г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 132.5-B50-B50-A-4 | 65 | M 10 | 78 , 92 | 150 | 53 | 30 | B 50 | B 50 | 60 | 970г | 2 тижні | 6176.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A без ущільнень
- Тип B з ущільненнями
Ідентифікаційний номер
№ 4 з 2 накидними гайками з нержавіючої сталі DIN 917
Нержавіюча сталь AISI CF-8
матове оздоблення, дробоструминна обробка
Болт з квадратним підголовком DIN 603
Нержавіюча сталь
Накидні гайки DIN 917 / шайби
Нержавіюча сталь
Ущільнення
- Ущільнювальні прокладки
Пластик (поліацеталь POM)
- Розділове кільце
Силіконова гума, твердість по Шору (40...60)А

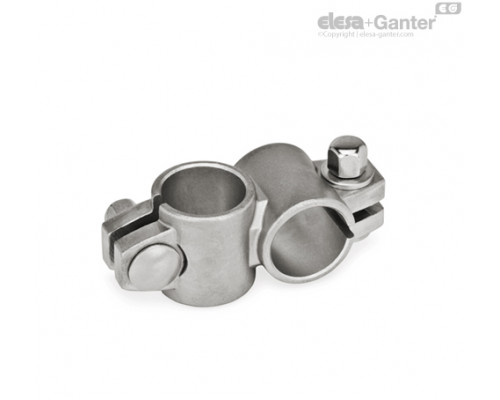

Робочі отвори двосторонніх затискачів GN 132.5 піддавалися механічній обробці та призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462.
У місцях розташування гвинтів z болти з квадратним підголовком і накидні гайки дозволяють зменшити переріз отвору для затискача. Тип B оснащений ущільненнями на місцях розташування гвинтів.
Для швидкого затиску без використання інструментів можна замінити накидні гайки на регульовані ручки важільного типу GN 911.3, перелічені в таблиці як приладдя.
- Регульовані ручки важільного типу GN 911
