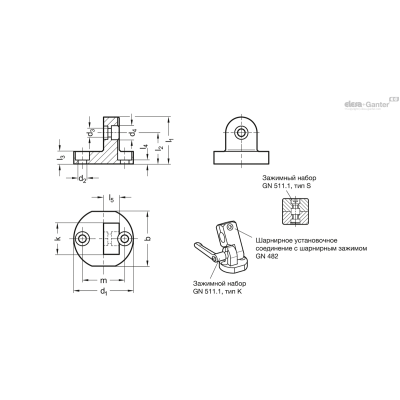

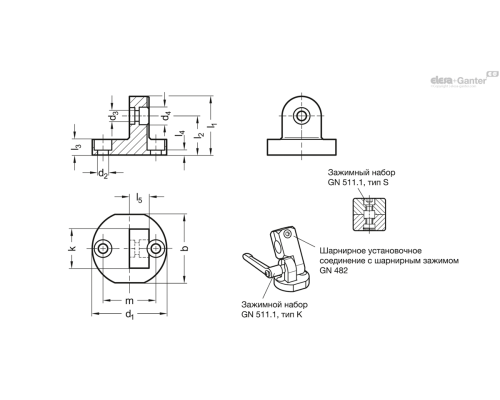

| Опис | k | l2 | l3 | l4 | l5 | Комплекти для d3 Тип K | Комплекти для d3 Тип S | l1 | m | B | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 485-16-ELS | 16 | 17 | 7 | 3 | 8 | GN 511.1-M4-16-K | GN 511.1-M4-16-S | 25 | 22 | 29 | 31.5 | M 4 | 20г | 2 тижні | 862.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-16-MT | 16 | 17 | 7 | 3 | 8 | GN 511.1-M4-16-K | GN 511.1-M4-16-S | 25 | 22 | 29 | 31.5 | M 4 | 20г | 2 тижні | 778.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-20-ELS | 20 | 20 | 8 | 2.5 | 10 | GN 511.1-M5-20-K | GN 511.1-M5-20-S | 30 | 27 | 35 | 38 | M 5 | 33г | 2 тижні | 1126.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-20-MT | 20 | 20 | 8 | 2.5 | 10 | GN 511.1-M5-20-K | GN 511.1-M5-20-S | 30 | 27 | 35 | 38 | M 5 | 33г | 2 тижні | 1036.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-25-ELS | 25 | 24.5 | 10 | 4 | 12.5 | GN 511.1-M6-25-K | GN 511.1-M6-25-S | 37 | 32 | 41 | 45 | M 6 | 57г | 2 тижні | 1331.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-25-MT | 25 | 24.5 | 10 | 4 | 12.5 | GN 511.1-M6-25-K | GN 511.1-M6-25-S | 37 | 32 | 41 | 45 | M 6 | 57г | 2 тижні | 1269.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-30-ELS | 30 | 29.5 | 12.5 | 6.5 | 15 | GN 511.1-M6-30-K | GN 511.1-M6-30-S | 44.5 | 36 | 44 | 50 | M 6 | 93г | 2 тижні | 1493.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 485-30-MT | 30 | 29.5 | 12.5 | 6.5 | 15 | GN 511.1-M6-30-K | GN 511.1-M6-30-S | 44.5 | 36 | 44 | 50 | M 6 | 93г | 2 тижні | 1389.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Алюміній
- Матове, гладке оздоблення MT
- анодований, чорний колір ELS
Інформація

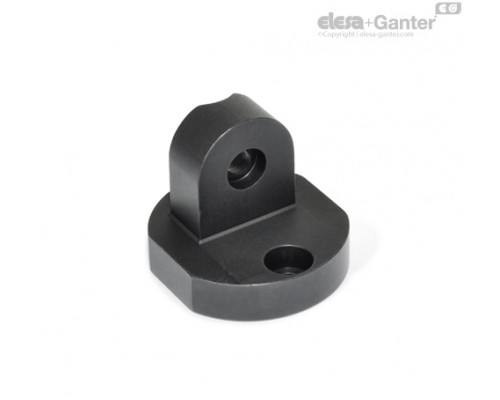

Поворотний затискач з плоскою основою GN 485 може поєднуватися з поворотним затискачем GN 482, Т-подібним поворотним затискачем GN 483 та GN 484 за умови однакових значень показника k у місці з'єднання поворотних затискачів. Затискний набір GN 511.1 з гвинтом (тип S) і ручкою важільного типу (тип К), що регулюється, також можна використовувати в даних комбінаціях (артикул для замовлення вказаний в таблиці розмірів).
Вказівник відстані m на підставі затиску GN 485 підходить для затискачів GN 477, болтів з фланцями GN 480, а також для фіксуючих магнітів GN 51.6.
Технічна інформація
Аксесуари
- Затискні втулки GN 511.1
