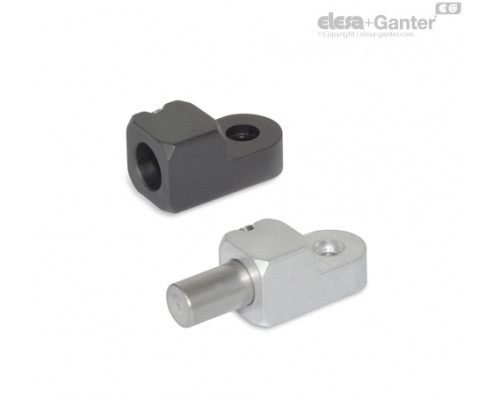

Name: GN 483
Brand: Elesa Ganter
SKU: GN 483
Availability: OutOfStock

Опис

Комплекти для d3 Тип K

Комплекти для d4 Тип S

Вага

Наявн.

Ціна

GN 483-10-20-W-ELS

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

42г

2 тижні

927.45грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	7
l6	17
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	-
d2	10
d3	8.5
d4	5.5
t	10

927.45грн.

Наявн.: 2 тижні

GN 483-10-20-W-MT

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

42г

2 тижні

841.05грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	7
l6	17
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	-
d2	10
d3	8.5
d4	5.5
t	10

841.05грн.

Наявн.: 2 тижні

GN 483-12-20-W-ELS

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

52г

2 тижні

947.70грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	8
l6	19
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	-
d2	12
d3	8.5
d4	5.5
t	12

947.70грн.

Наявн.: 2 тижні

GN 483-12-20-W-MT

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

52г

2 тижні

862.20грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	8
l6	19
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	-
d2	12
d3	8.5
d4	5.5
t	12

862.20грн.

Наявн.: 2 тижні

GN 483-15-25-W-ELS

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

94г

2 тижні

1054.35грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	10
l6	21
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	-
d2	15
d3	10
d4	6.5
t	15

1054.35грн.

Наявн.: 2 тижні

GN 483-15-25-W-MT

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

94г

2 тижні

966.60грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	10
l6	21
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	-
d2	15
d3	10
d4	6.5
t	15

966.60грн.

Наявн.: 2 тижні

GN 483-16-25-W-ELS

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

106г

2 тижні

1070.55грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	11
l6	24
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	-
d2	16
d3	10
d4	6.5
t	16

1070.55грн.

Наявн.: 2 тижні

GN 483-16-25-W-MT

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

106г

2 тижні

980.55грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	11
l6	24
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	-
d2	16
d3	10
d4	6.5
t	16

980.55грн.

Наявн.: 2 тижні

GN 483-20-30-W-ELS

GN 511.1-M6-30-K

GN 511.1-M6-30-S

M 6

181г

2 тижні

1239.75грн.

Характеристики

k	30
l2	40
l3	24
l4	15
l5	12
l6	26
Комплекти для d3 Тип K	GN 511.1-M6-30-K
Комплекти для d4 Тип S	GN 511.1-M6-30-S
d5	M 6
l1	55
d1	-
d2	20
d3	10
d4	6.5
t	18

1239.75грн.

Наявн.: 2 тижні

GN 483-20-30-W-MT

GN 511.1-M6-30-K

GN 511.1-M6-30-S

M 6

181г

2 тижні

1143.45грн.

Характеристики

k	30
l2	40
l3	24
l4	15
l5	12
l6	26
Комплекти для d3 Тип K	GN 511.1-M6-30-K
Комплекти для d4 Тип S	GN 511.1-M6-30-S
d5	M 6
l1	55
d1	-
d2	20
d3	10
d4	6.5
t	18

1143.45грн.

Наявн.: 2 тижні

GN 483-8-16-W-ELS

5.5

GN 511.1-M4-16-K

GN 511.1-M4-16-S

M 4

20г

2 тижні

847.35грн.

Характеристики

k	16
l2	22
l3	13
l4	8
l5	5.5
l6	16
Комплекти для d3 Тип K	GN 511.1-M4-16-K
Комплекти для d4 Тип S	GN 511.1-M4-16-S
d5	M 4
l1	30
d1	-
d2	8
d3	7
d4	4.5
t	8

847.35грн.

Наявн.: 2 тижні

GN 483-8-16-W-MT

5.5

GN 511.1-M4-16-K

GN 511.1-M4-16-S

M 4

20г

2 тижні

772.20грн.

Характеристики

k	16
l2	22
l3	13
l4	8
l5	5.5
l6	16
Комплекти для d3 Тип K	GN 511.1-M4-16-K
Комплекти для d4 Тип S	GN 511.1-M4-16-S
d5	M 4
l1	30
d1	-
d2	8
d3	7
d4	4.5
t	8

772.20грн.

Наявн.: 2 тижні

GN 483-B10-20-A-ELS

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

B 10

20г

2 тижні

727.65грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	7
l6	17
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	B 10
d2	-
d3	8.5
d4	5.5
t	10

727.65грн.

Наявн.: 2 тижні

GN 483-B10-20-A-MT

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

B 10

20г

2 тижні

636.75грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	7
l6	17
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	B 10
d2	-
d3	8.5
d4	5.5
t	10

636.75грн.

Наявн.: 2 тижні

GN 483-B12-20-A-ELS

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

B 12

20г

2 тижні

730.80грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	8
l6	19
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	B 12
d2	-
d3	8.5
d4	5.5
t	12

730.80грн.

Наявн.: 2 тижні

GN 483-B12-20-A-MT

GN 511.1-M5-20-K

GN 511.1-M5-20-S

M 5

B 12

20г

2 тижні

639.90грн.

Характеристики

k	20
l2	28
l3	17
l4	10
l5	8
l6	19
Комплекти для d3 Тип K	GN 511.1-M5-20-K
Комплекти для d4 Тип S	GN 511.1-M5-20-S
d5	M 5
l1	38
d1	B 12
d2	-
d3	8.5
d4	5.5
t	12

639.90грн.

Наявн.: 2 тижні

GN 483-B15-25-A-ELS

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

B 15

40г

2 тижні

797.40грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	10
l6	21
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	B 15
d2	-
d3	10
d4	6.5
t	15

797.40грн.

Наявн.: 2 тижні

GN 483-B15-25-A-MT

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

B 15

40г

2 тижні

709.65грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	10
l6	21
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	B 15
d2	-
d3	10
d4	6.5
t	15

709.65грн.

Наявн.: 2 тижні

GN 483-B16-25-A-ELS

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

B 16

40г

2 тижні

797.40грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	11
l6	24
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	B 16
d2	-
d3	10
d4	6.5
t	16

797.40грн.

Наявн.: 2 тижні

GN 483-B16-25-A-MT

33.5

12.5

GN 511.1-M6-25-K

GN 511.1-M6-25-S

M 6

B 16

40г

2 тижні

709.65грн.

Характеристики

k	25
l2	33.5
l3	20
l4	12.5
l5	11
l6	24
Комплекти для d3 Тип K	GN 511.1-M6-25-K
Комплекти для d4 Тип S	GN 511.1-M6-25-S
d5	M 6
l1	46
d1	B 16
d2	-
d3	10
d4	6.5
t	16

709.65грн.

Наявн.: 2 тижні

GN 483-B20-30-A-ELS

GN 511.1-M6-30-K

GN 511.1-M6-30-S

M 6

B 20

80г

2 тижні

898.20грн.

Характеристики

k	30
l2	40
l3	24
l4	15
l5	12
l6	26
Комплекти для d3 Тип K	GN 511.1-M6-30-K
Комплекти для d4 Тип S	GN 511.1-M6-30-S
d5	M 6
l1	55
d1	B 20
d2	-
d3	10
d4	6.5
t	18

898.20грн.

Наявн.: 2 тижні

GN 483-B20-30-A-MT

GN 511.1-M6-30-K

GN 511.1-M6-30-S

M 6

B 20

80г

2 тижні

794.25грн.

Характеристики

k	30
l2	40
l3	24
l4	15
l5	12
l6	26
Комплекти для d3 Тип K	GN 511.1-M6-30-K
Комплекти для d4 Тип S	GN 511.1-M6-30-S
d5	M 6
l1	55
d1	B 20
d2	-
d3	10
d4	6.5
t	18

794.25грн.

Наявн.: 2 тижні

GN 483-B8-16-A-ELS

5.5

GN 511.1-M4-16-K

GN 511.1-M4-16-S

M 4

B 8

117г

2 тижні

657.90грн.

Характеристики

k	16
l2	22
l3	13
l4	8
l5	5.5
l6	16
Комплекти для d3 Тип K	GN 511.1-M4-16-K
Комплекти для d4 Тип S	GN 511.1-M4-16-S
d5	M 4
l1	30
d1	B 8
d2	-
d3	7
d4	4.5
t	8

657.90грн.

Наявн.: 2 тижні

GN 483-B8-16-A-MT

5.5

GN 511.1-M4-16-K

GN 511.1-M4-16-S

M 4

B 8

117г

2 тижні

584.10грн.

Характеристики

k	16
l2	22
l3	13
l4	8
l5	5.5
l6	16
Комплекти для d3 Тип K	GN 511.1-M4-16-K
Комплекти для d4 Тип S	GN 511.1-M4-16-S
d5	M 4
l1	30
d1	B 8
d2	-
d3	7
d4	4.5
t	8

584.10грн.

Наявн.: 2 тижні

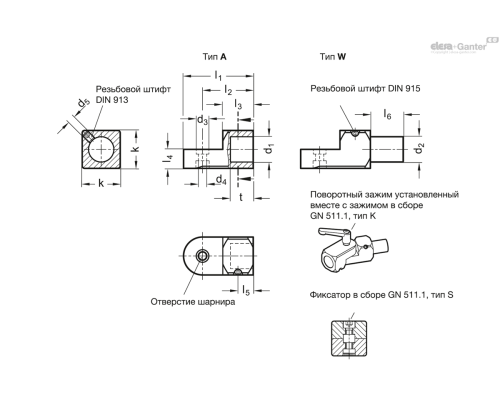

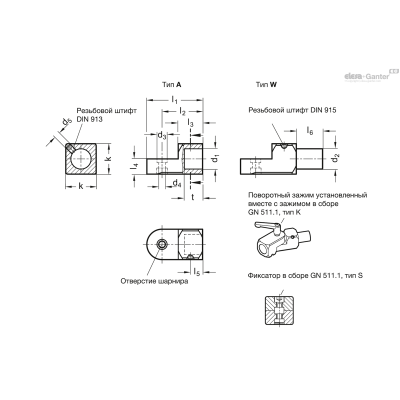

Типи

Тип A з отвором

Тип W з болтом

Алюміній

матовий, ковзний, відшліфований MT

анодований чорний колір ELS

Болт (тип W)

Сталь оцинкована, пасивована

Настановний гвинт DIN 913 (тип A)

Нержавіюча сталь AISI 304

Настановний гвинт DIN 915 (тип W)

Нержавіюча сталь AISI 304

Т-подібні поворотні настановні затискачі GN 483 можуть з'єднуватися з поворотними настановними затискачами GN 482 і сполучними настановними затискачами GN 484 з такими ж розмірами показника k в шарнірі з'єднання поворотних затискачів. Затискні втулки GN 511.1 з гвинтом (тип S) та регульованою ручкою важільного типу (тип K) доступні для цієї мети (див. опис у таблиці розмірів).

Характеристики нержавіючої сталі

Питань: 0

Немає запитань про цей товар.

GN 483 307.35 KB

GN 483

Схожі товари

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
