Продукція
  • GN 5334

GN 5334

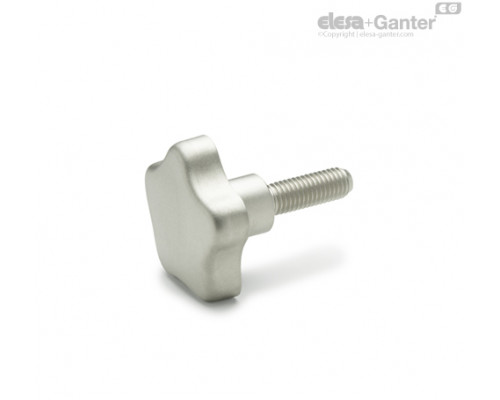

Пелюсткові ручки з нержавіючої сталі

З різьбовою шпилькою

GN 5334
GN 5334

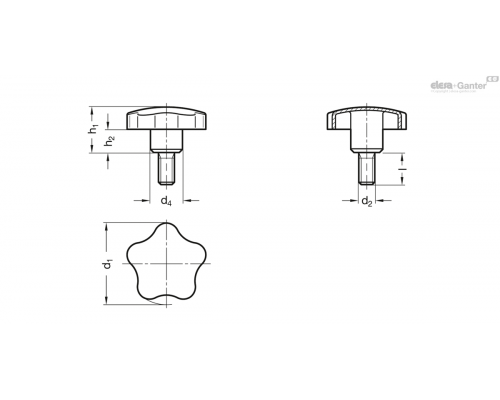

Опис
d2 Різьблення
h1 ≈
h2 ≈
L
d1
d4
Вага Наявн. Ціна

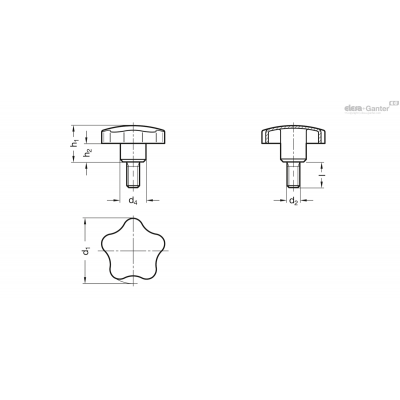

GN 5334-40-M8-20 M 8 24 12 20 40 14 49г 2 тижні 509.85грн.
GN 5334-40-M8-30 M 8 24 12 30 40 14 52г 2 тижні 526.95грн.
GN 5334-40-M8-40 M 8 24 12 40 40 14 55г 2 тижні 536.40грн.
GN 5334-50-M10-20 M 10 30 16.5 20 50 18 91г 2 тижні 633.60грн.
GN 5334-50-M10-30 M 10 30 16.5 30 50 18 96г 2 тижні 621.90грн.
GN 5334-50-M10-40 M 10 30 16.5 40 50 18 99г 2 тижні 641.25грн.
GN 5334-60-M12-20 M 12 37.5 20 20 60 20 155г 2 тижні 771.30грн.
GN 5334-60-M12-30 M 12 37.5 20 30 60 20 157г 2 тижні 789.30грн.
GN 5334-60-M12-40 M 12 37.5 20 40 60 20 161г 2 тижні 824.85грн.
GN 5334-60-M12-50 M 12 37.5 20 50 60 20 170г 2 тижні 841.95грн.
GN 5334-32-M6-16 M 6 21 10 16 32 12 32г 2 тижні 502.65грн.
GN 5334-32-M6-20 M 6 21 10 20 32 12 33г 2 тижні 506.70грн.
GN 5334-32-M6-30 M 6 21 10 30 32 12 34г 2 тижні 523.80грн.
GN 5334-40-M8-50 M 8 24 12 50 40 14 63г 2 тижні 577.80грн.
GN 5334-50-M10-50 M 10 30 16.5 50 50 18 111г 2 тижні 679.05грн.
GN 5334-50-M10-60 M 10 30 16.5 60 50 18 117г 2 тижні 814.50грн.
GN 5334-60-M12-60 M 12 37.5 20 60 60 20 187г 2 тижні 1008.00грн.
Характеристики

Варіант з внутрішнім різьбленням:

Типи

  • Тип E: з глухим різьбовим отвором
  • Тип C: з глухим отвором H7 без різьблення

Нержавіюча сталь AISI 304 (A2)

  • Ручка з листа нержавіючої сталі
  • Втулка зварена
  • матове оздоблення, дробоструминна обробка

Варіант зі шпилькою:

Нержавіюча сталь AISI 304 (A2)

  • Ручка з листа нержавіючої сталі
  • Втулка з привареною різьбовою шпилькою
  • матова обробка, дробоструминна обробка
Інформація

Дизайн ручок GN 5334 з п'ятьма пелюстками розроблений компанією ELESA.

Дана форма ручок витончена і в той же час дозволяє досягти високого моменту, що крутить.

Технічна інформація
  • Перехресні отвори GN 110
Питань: 0

Немає запитань про цей товар.

GN 5334 318 KB
GN5334
