Name: GN 5334
Brand: Elesa Ganter
SKU: GN 5334
Availability: OutOfStock

* GN 5334:

Опис

d3 H7 Отвір

h1 ≈

h2 ≈

t мін.

Вага

Наявн.

Ціна

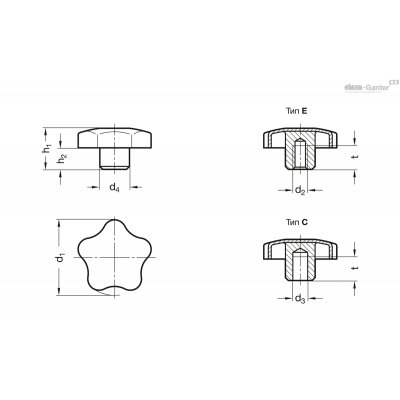

GN 5334-40-B8-C

B 8

36г

2 тижні

486.45грн.

Характеристики

d3 H7 Отвір	B 8
h1 ≈	24
h2 ≈	12
t мін.	15
d1	40
d2	-
d4	14

486.45грн.

Наявн.: 2 тижні

GN 5334-40-M8-E

M 8

36г

2 тижні

486.45грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	24
h2 ≈	12
t мін.	15
d1	40
d2	M 8
d4	14

486.45грн.

Наявн.: 2 тижні

GN 5334-50-B10-C

B 10

16.5

67г

2 тижні

559.80грн.

Характеристики

d3 H7 Отвір	B 10
h1 ≈	30
h2 ≈	16.5
t мін.	18
d1	50
d2	-
d4	18

559.80грн.

Наявн.: 2 тижні

GN 5334-50-M10-E

16.5

M 10

66г

2 тижні

559.80грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	30
h2 ≈	16.5
t мін.	18
d1	50
d2	M 10
d4	18

559.80грн.

Наявн.: 2 тижні

GN 5334-60-B12-C

B 12

37.5

110г

2 тижні

700.20грн.

Характеристики

d3 H7 Отвір	B 12
h1 ≈	37.5
h2 ≈	20
t мін.	22
d1	60
d2	-
d4	20

700.20грн.

Наявн.: 2 тижні

GN 5334-60-M12-E

37.5

M 12

109г

2 тижні

700.20грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	37.5
h2 ≈	20
t мін.	22
d1	60
d2	M 12
d4	20

700.20грн.

Наявн.: 2 тижні

GN 5334-32-M5-E

M 5

27г

2 тижні

488.70грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	21
h2 ≈	10
t мін.	12
d1	32
d2	M 5
d4	12

488.70грн.

Наявн.: 2 тижні

GN 5334-32-M6-E

M 6

26г

2 тижні

488.70грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	21
h2 ≈	10
t мін.	12
d1	32
d2	M 6
d4	12

488.70грн.

Наявн.: 2 тижні

GN 5334-40-M6-E

M 6

41г

2 тижні

519.30грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	24
h2 ≈	12
t мін.	15
d1	40
d2	M 6
d4	14

519.30грн.

Наявн.: 2 тижні

GN 5334-50-M8-E

16.5

M 8

74г

2 тижні

597.60грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	30
h2 ≈	16.5
t мін.	18
d1	50
d2	M 8
d4	18

597.60грн.

Наявн.: 2 тижні

GN 5334-60-M10-E

37.5

M 10

124г

2 тижні

761.40грн.

Характеристики

d3 H7 Отвір	-
h1 ≈	37.5
h2 ≈	20
t мін.	22
d1	60
d2	M 10
d4	20

761.40грн.

Наявн.: 2 тижні

GN 5334-32-B6-C

B 6

25г

2 тижні

488.70грн.

Характеристики

d3 H7 Отвір	B 6
h1 ≈	21
h2 ≈	10
t мін.	12
d1	32
d2	-
d4	12

488.70грн.

Наявн.: 2 тижні

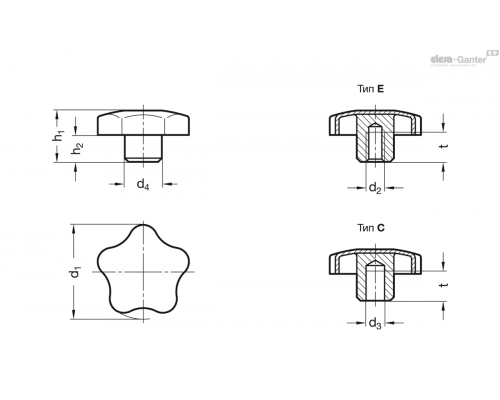

Варіант з внутрішнім різьбленням:

Типи

Тип E: з глухим різьбовим отвором

Тип C: з глухим отвором H7 без різьблення

Нержавіюча сталь AISI 304 (A2)

Ручка з листа нержавіючої сталі

Втулка зварена

матове оздоблення, дробоструминна обробка

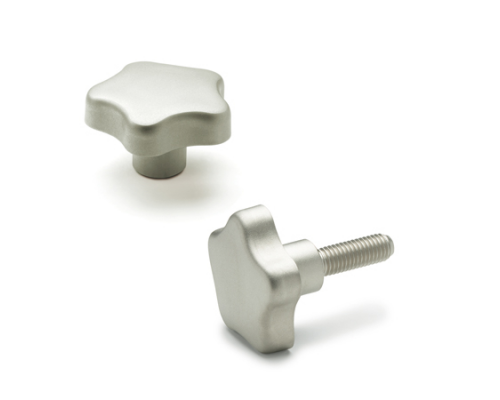

Варіант зі шпилькою:

Нержавіюча сталь AISI 304 (A2)

Ручка з листа нержавіючої сталі

Втулка з привареною різьбовою шпилькою

матова обробка, дробоструминна обробка

Дизайн ручок GN 5334 з п'ятьма пелюстками розроблений компанією ELESA.

Дана форма ручок витончена і в той же час дозволяє досягти високого моменту, що крутить.

Перехресні отвори GN 110

Основні допуски за стандартами ISO

Характеристики нержавіючої сталі
