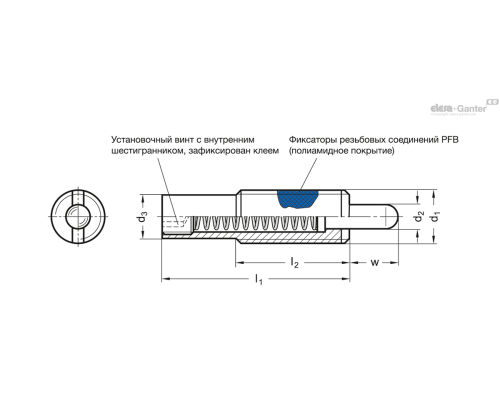

| Опис | A/F | l2 | w | Кодовий номер для шуруповерту | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | l1 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 611-M10-8-LN | 3 | 25 | 8 | 611.5-M10 | 16 | 6 | 35 | M 10 | 4 | 7.8 | 13г | 2 тижні | 1851.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M12-10-LN | 4 | 35 | 10 | 611.5-M12 | 18 | 4 | 43 | M 12 | 5.5 | 9.5 | 23г | 2 тижні | 2104.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-10-LN | 6 | 35 | 10 | 611.5-M16 | 24 | 7 | 48 | M 16 | 8 | 13.4 | 47г | 2 тижні | 2432.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-15-LN | 6 | 35 | 15 | 611.5-M16 | 33 | 9 | 58 | M 16 | 8 | 13.4 | 54г | 2 тижні | 2730.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-20-LN | 6 | 35 | 20 | 611.5-M16 | 23 | 4 | 58 | M 16 | 8 | 13.4 | 55г | 2 тижні | 2776.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-25-LN | 6 | 35 | 25 | 611.5-M16 | 41 | 13 | 98 | M 16 | 8 | 13.4 | 82г | 2 тижні | 3320.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-30-LN | 6 | 35 | 30 | 611.5-M16 | 47 | 13 | 98 | M 16 | 8 | 13.4 | 83г | 2 тижні | 3830.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-40-LN | 6 | 35 | 40 | 611.5-M16 | 63 | 13 | 148 | M 16 | 8 | 13.4 | 117г | 2 тижні | 4696.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M16-50-LN | 6 | 35 | 50 | 611.5-M16 | 43 | 7 | 148 | M 16 | 8 | 13.4 | 118г | 2 тижні | 4897.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 611-M24-15-LN | 8 | 45 | 15 | 611.5-M24 | 87 | 14 | 60 | M 24 | 10 | 19.6 | 133г | 2 тижні | 4479.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип L Сталь, стандартне навантаження пружини
- Тип LS : Сталь, підвищене навантаження пружини
- Тип LN Нержавіюча сталь, стандартне навантаження пружини
- Тип LSN Нержавіюча сталь, підвищене навантаження пружини
Тип L / LS
Корпус
Сталь, чорніння
Болт
Сталь, чорніння
корпус загартований
Тип LN / LSN
Корпус
Нержавіюча сталь AISI 303
Болт
Нержавіюча сталь AISI 303
азотування
Натискна пружина
Сталь
Ідентифікація типу LS / LSN:
корпус з 2 поздовжніми розмітками
Інформація

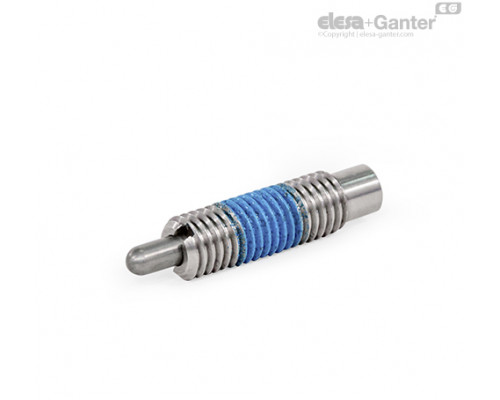

Пружинні фіксатори GN 611 використовуються як упори, для натискно-витяжних дій на виробництві тонколистового металу, а також як амортизатори.
Паз на стороні плунжера підходить для пристроїв з глухими отворами. У наявності є спеціальна викрутка GN 611.5 (див. таблицю).
Аксесуари
- Спеціальні викрутки GN 611.5 (див. у таблиці № коду)
Питань: 0
Немає запитань про цей товар.
GN 611 460.83 KB
