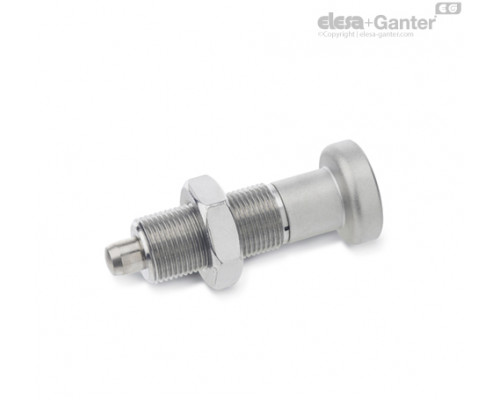

Name: GN 613
Brand: Elesa Ganter
SKU: GN613-NI
Availability: OutOfStock

Опис

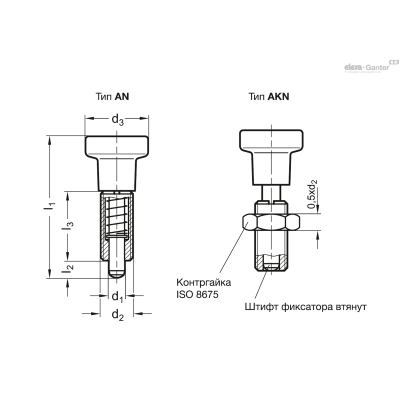

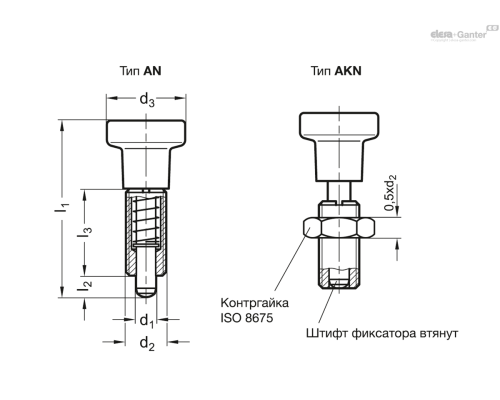

d1 Вісь -0.02/-0.05Отвір H7

l1 ≈

Кодовий номер для шуруповерту

Пружинне навантаження в Н ≈кінцеве

Пружинне навантаження в Н ≈початкове

Вага

Наявн.

Ціна

GN 613-10-AKN-NI

GN 613.1-10

M 20 x 1.5

190г

2 тижні

1647.90грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	10
l1 ≈	80
l2	10
l3	43
Кодовий номер для шуруповерту	GN 613.1-10
Пружинне навантаження в Н ≈кінцеве	40
Пружинне навантаження в Н ≈початкове	17
d2	M 20 x 1.5
d3	31

1647.90грн.

Наявн.: 2 тижні

GN 613-10-AN-NI

GN 613.1-10

M 20 x 1.5

171г

2 тижні

1587.60грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	10
l1 ≈	80
l2	10
l3	43
Кодовий номер для шуруповерту	GN 613.1-10
Пружинне навантаження в Н ≈кінцеве	40
Пружинне навантаження в Н ≈початкове	17
d2	M 20 x 1.5
d3	31

1587.60грн.

Наявн.: 2 тижні

GN 613-5-AKN-NI

GN 613.1-5

M 10 x 1

45г

2 тижні

765.00грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	5
l1 ≈	45
l2	5
l3	22
Кодовий номер для шуруповерту	GN 613.1-5
Пружинне навантаження в Н ≈кінцеве	15
Пружинне навантаження в Н ≈початкове	6
d2	M 10 x 1
d3	21

765.00грн.

Наявн.: 2 тижні

GN 613-5-AN-NI

GN 613.1-5

M 10 x 1

37г

2 тижні

754.20грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	5
l1 ≈	45
l2	5
l3	22
Кодовий номер для шуруповерту	GN 613.1-5
Пружинне навантаження в Н ≈кінцеве	15
Пружинне навантаження в Н ≈початкове	6
d2	M 10 x 1
d3	21

754.20грн.

Наявн.: 2 тижні

GN 613-6-AKN-NI

54.5

GN 613.1-6

M 12 x 1.5

69г

2 тижні

928.80грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	6
l1 ≈	54.5
l2	6
l3	26
Кодовий номер для шуруповерту	GN 613.1-6
Пружинне навантаження в Н ≈кінцеве	21
Пружинне навантаження в Н ≈початкове	8
d2	M 12 x 1.5
d3	25

928.80грн.

Наявн.: 2 тижні

GN 613-6-AN-NI

54.5

GN 613.1-6

M 12 x 1.5

61г

2 тижні

913.95грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	6
l1 ≈	54.5
l2	6
l3	26
Кодовий номер для шуруповерту	GN 613.1-6
Пружинне навантаження в Н ≈кінцеве	21
Пружинне навантаження в Н ≈початкове	8
d2	M 12 x 1.5
d3	25

913.95грн.

Наявн.: 2 тижні

GN 613-8-AKN-NI

GN 613.1-8

M 16 x 1.5

140г

2 тижні

1352.70грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	8
l1 ≈	69
l2	8
l3	34
Кодовий номер для шуруповерту	GN 613.1-8
Пружинне навантаження в Н ≈кінцеве	26
Пружинне навантаження в Н ≈початкове	9
d2	M 16 x 1.5
d3	31

1352.70грн.

Наявн.: 2 тижні

GN 613-8-AN-NI

GN 613.1-8

M 16 x 1.5

123г

2 тижні

1332.45грн.

Характеристики

d1 Вісь -0.02/-0.05Отвір H7	8
l1 ≈	69
l2	8
l3	34
Кодовий номер для шуруповерту	GN 613.1-8
Пружинне навантаження в Н ≈кінцеве	26
Пружинне навантаження в Н ≈початкове	9
d2	M 16 x 1.5
d3	31

1332.45грн.

Наявн.: 2 тижні

Типи

Тип A з пластиковою ручкою, без контргайки

Тип AK з пластиковою ручкою, з контргайкою

Тип AN з ручкою з нержавіючої сталі, без контргайки

Тип AKN з ручкою з нержавіючої сталі, з контргайкою

Тип G з різьбовим стрижнем, без контргайки

Тип GK з різьбовим стрижнем, з контргайкою

Сталь

чорніння

Штифт із загартованої сталі

Нержавіюча сталь AISI 303 NI

Хімічно нікельований штифт

Ручка типу A / AK

Пластик (поліамід PA)

чорний колір, матове оздоблення

не знімна

Ручка типу AN / AKN

Нержавіюча сталь AISI 303

не знімна

Стопорні штифти GN 613 типу G або GK розроблені для застосування в пристроях, де потрібні спеціальні ручки для фіксаторів.

Стопорні штифти виконані таким чином, що штифт, встановлений у крайнє положення (пружина "заблокована"), також може поглинати осьові сили. Для областей застосування, в яких осьові зусилля значно перевищують зусилля розтягування , що додається оператором (тип G), nbsp; GN 817бажано використовувати стопорні штифти .

У наявності є спеціальна викрутка GN 613.1 . У верхній частині її корпусу передбачено два виступи, які поєднуються з ручкою у відтягнутому положенні.

Різновиди стопорних штифтів

Основні допуски за стандартами ISO -

Характеристики нержавіючої сталі

Характеристики пластику
