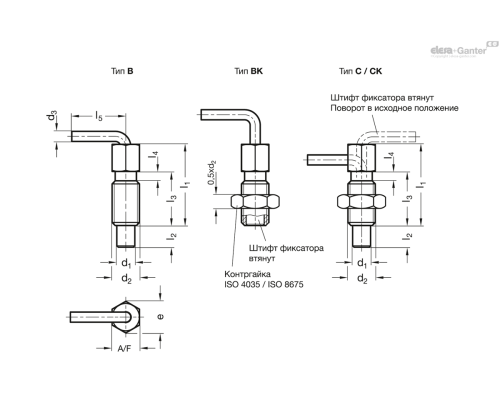

,nerzhaveyuschayastal-drawing-500x400.png "GN 7017")
,nerzhaveyuschayastal-drawing-74x74.png)
| Опис | A/F | d1 Отвір +0.03/+0.08 Вісь h11 | e | l2 мін. | l3 | l4 | l5 мін. | Макс. момент затягування Н·м | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7017-10-M16-BK-NI | 16 | 10 | 19.6 | 25 | 50.5 | 5 | 33.5 | 42 | 23 | 4 | 77.5 | M 16 | 130г | 2 тижні | 936.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-10-M16-B-NI | 16 | 10 | 19.6 | 25 | 50.5 | 5 | 33.5 | 42 | 23 | 4 | 77.5 | M 16 | 112г | 2 тижні | 914.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-10-M16-CK-NI | 16 | 10 | 19.6 | 25 | 50.5 | 5 | 33.5 | 42 | 23 | 4 | 77.5 | M 16 | 120г | 2 тижні | 1098.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-10-M16-C-NI | 16 | 10 | 19.6 | 25 | 50.5 | 5 | 33.5 | 42 | 23 | 4 | 77.5 | M 16 | 103г | 2 тижні | 1076.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-4-M6-BK-NI | 6 | 4 | 6.9 | 9.5 | 20 | 2.5 | 16 | 1.6 | 10 | 3 | 32 | M 6 | 8г | 2 тижні | 371.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-4-M6-B-NI | 6 | 4 | 6.9 | 9.5 | 20 | 2.5 | 16 | 1.6 | 10 | 3 | 32 | M 6 | 7г | 2 тижні | 369.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-4-M6-CK-NI | 6 | 4 | 6.9 | 9.5 | 20 | 2.5 | 16 | 1.6 | 10 | 3 | 32 | M 6 | 7г | 2 тижні | 414.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-4-M6-C-NI | 6 | 4 | 6.9 | 9.5 | 20 | 2.5 | 16 | 1.6 | 10 | 3 | 32 | M 6 | 6г | 2 тижні | 412.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-5-M8-BK-NI | 8 | 5 | 9.2 | 12 | 27 | 3.1 | 19.5 | 4.5 | 13.5 | 3.5 | 42 | M 8 | 18г | 2 тижні | 422.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-5-M8-B-NI | 8 | 5 | 9.2 | 12 | 27 | 3.1 | 19.5 | 4.5 | 13.5 | 3.5 | 42 | M 8 | 15г | 2 тижні | 418.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-5-M8-CK-NI | 8 | 5 | 9.2 | 12 | 27 | 3.1 | 19.5 | 4.5 | 13.5 | 3.5 | 42 | M 8 | 15г | 2 тижні | 445.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-5-M8-C-NI | 8 | 5 | 9.2 | 12 | 27 | 3.1 | 19.5 | 4.5 | 13.5 | 3.5 | 42 | M 8 | 14г | 2 тижні | 441.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-6-M10-BK-NI | 10 | 6 | 11.5 | 14 | 33.5 | 3.7 | 24 | 10 | 16 | 4 | 51 | M 10 | 34г | 2 тижні | 556.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-6-M10-B-NI | 10 | 6 | 11.5 | 14 | 33.5 | 3.7 | 24 | 10 | 16 | 4 | 51 | M 10 | 29г | 2 тижні | 548.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-6-M10-CK-NI | 10 | 6 | 11.5 | 14 | 33.5 | 3.7 | 24 | 10 | 16 | 4 | 51 | M 10 | 35г | 2 тижні | 627.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-6-M10-C-NI | 10 | 6 | 11.5 | 14 | 33.5 | 3.7 | 24 | 10 | 16 | 4 | 51 | M 10 | 27г | 2 тижні | 618.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-8-M12-BK-NI | 12 | 8 | 13.8 | 19 | 31.8 | 4.3 | 32 | 13 | 22 | 4 | 54 | M 12 | 58г | 2 тижні | 745.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-8-M12-B-NI | 12 | 8 | 13.8 | 19 | 31.8 | 4.3 | 32 | 13 | 22 | 4 | 54 | M 12 | 48г | 2 тижні | 736.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-8-M12-CK-NI | 12 | 8 | 13.8 | 19 | 31.8 | 4.3 | 32 | 13 | 22 | 4 | 54 | M 12 | 50г | 2 тижні | 771.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7017-8-M12-C-NI | 12 | 8 | 13.8 | 19 | 31.8 | 4.3 | 32 | 13 | 22 | 4 | 54 | M 12 | 43г | 2 тижні | 761.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

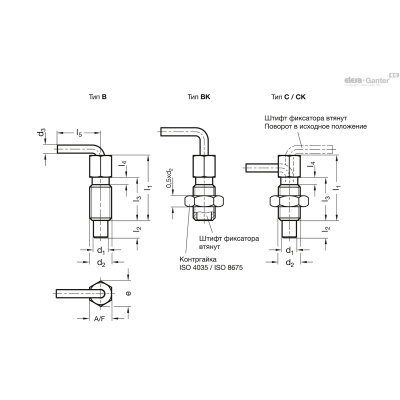

,nerzhaveyuschayastal-drawing-400x400.png)
Характеристики
Типи
- Тип B без фіксації у віджатому положенні, без контргайки
- Тип BK без фіксації у віджатому положенні, з контргайкою
- Тип C з фіксацією в віджатому положенні, без контргайки
- Тип CK з фіксацією у віджатому положенні, з контргайкою
- Варіант з оцинкованої пасивованої (вороненої) сталі ST
- Варіант виконання з нержавіючої сталі AISI 303 NI
пружина
Нержавіюча сталь AISI 301
Інформація
Стопорні штифти GN 7017 наводяться в дію за допомогою важеля та характеризуються компактними розмірами. Універсальність їх застосування обумовлена запобіганням зміщення та помилок установки при припасуванні стопорних отворів.
Стопорні штифти типу С/CK застосовуються, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні.
При фіксації контргайки під час складання не слід перевищувати макс. моменти затягування, вказані в таблиці
Питань: 0
Немає запитань про цей товар.
GN 7017 321.05 KB
