Продукція
  • GN 722.1

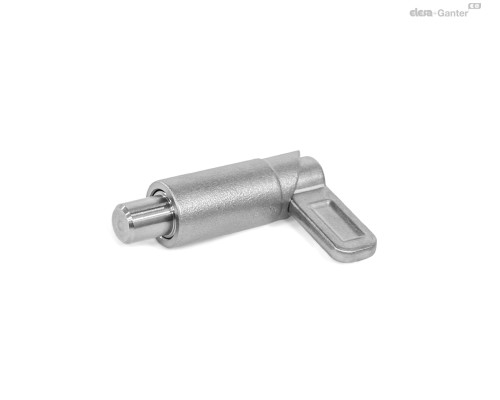

GN 722.1

Пружинні засувки

Нержавіюча сталь

GN 722.1
GN 722.1

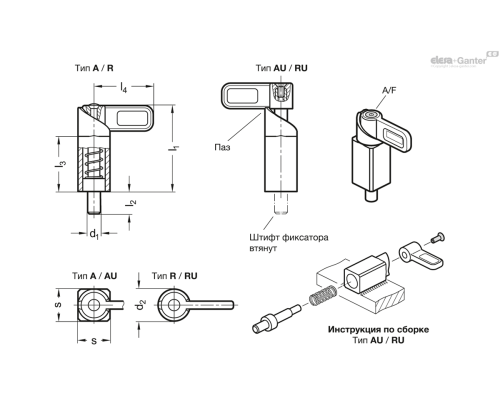

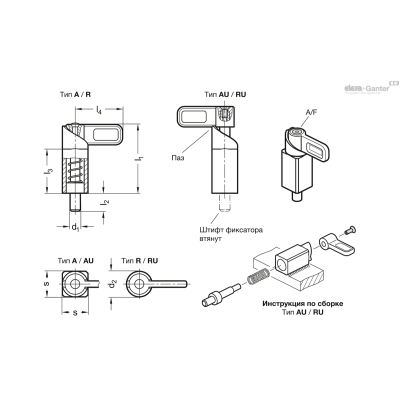

Опис
A/F
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4
l1 ≈
l2
l3
l4
s
Пружинна навантаження в Н≈ кінцева
Пружинна навантаження в Н≈ початкова
d2
Вага Наявн. Ціна
GN 722.1-10-20-A-A4 2.5 10 - 54 14 35 37 20 35 14 - 142г 2 тижні 1147.50грн.
GN 722.1-10-20-AU-A4 2.5 10 - 54 14 35 37 20 35 14 - 164г 2 тижні 1087.20грн.
GN 722.1-12-20-A-A4 2.5 12 - 54 14 35 37 20 35 14 - 148г 2 тижні 1200.60грн.
GN 722.1-12-20-AU-A4 2.5 12 - 54 14 35 37 20 35 14 - 168г 2 тижні 1051.20грн.
GN 722.1-14-20-A-A4 2.5 14 - 54 14 35 37 20 35 14 - 150г 2 тижні 1156.05грн.
GN 722.1-14-20-AU-A4 2.5 14 - 54 14 35 37 20 35 14 - 173г 2 тижні 1051.20грн.
GN 722.1-16-30-A-A4 4 16 - 83 20 54 55 30 70 22 - 612г 2 тижні 2453.40грн.
GN 722.1-16-30-AU-A4 4 16 - 83 20 54 55 30 70 22 - 641г 2 тижні 2343.60грн.
GN 722.1-20-30-A-A4 4 20 - 83 20 54 55 30 70 22 - 644г 2 тижні 2447.10грн.
GN 722.1-20-30-AU-A4 4 20 - 83 20 54 55 30 70 22 - 535г 2 тижні 2349.00грн.
GN 722.1-8-20-A-A4 2.5 8 - 54 14 35 37 20 35 14 - 146г 2 тижні 1203.75грн.
GN 722.1-8-20-AU-A4 2.5 8 - 54 14 35 37 20 35 14 - 161г 2 тижні 1087.20грн.
GN 722.1-10-20-R-A4 - - 10 54 14 35 37 - 35 14 20 121г 2 тижні 1123.20грн.
GN 722.1-10-20-RU-A4 - - 10 54 14 35 37 - 35 14 20 120г 2 тижні 994.05грн.
GN 722.1-12-20-R-A4 - - 12 54 14 35 37 - 35 14 20 125г 2 тижні 1135.80грн.
GN 722.1-12-20-RU-A4 - - 12 54 14 35 37 - 35 14 20 124г 2 тижні 957.15грн.
GN 722.1-14-20-R-A4 - - 14 54 14 35 37 - 35 14 20 129г 2 тижні 1019.70грн.
GN 722.1-14-20-RU-A4 - - 14 54 14 35 37 - 35 14 20 129г 2 тижні 957.15грн.
GN 722.1-16-30-R-A4 - - 16 83 20 54 55 - 70 22 30 433г 2 тижні 2110.05грн.
GN 722.1-16-30-RU-A4 - - 16 83 20 54 55 - 70 22 30 432г 2 тижні 3003.30грн.
GN 722.1-20-30-R-A4 - - 20 83 20 54 55 - 70 22 30 452г 2 тижні 2110.05грн.
GN 722.1-20-30-RU-A4 - - 20 83 20 54 55 - 70 22 30 450г 2 тижні 3003.30грн.
GN 722.1-8-20-R-A4 - - 8 54 14 35 37 - 35 14 20 121г 2 тижні 1135.80грн.
GN 722.1-8-20-RU-A4 - - 8 54 14 35 37 - 35 14 20 117г 2 тижні 994.05грн.
Характеристики

Типи

  • Тип A засувка з заклепками, незнімна
  • Тип AU : гвинтова засувка, знімна

Варіант виконання зі сталі

Напрямний корпус

Прецизійне лиття зі сталі ST

чорніння, для зварювання

Замок

Прецизійне лиття зі сталі

гальванічно оцинкована з блакитною пасивацією

Штифт плунжера

Оцинкована сталь, з блакитною пасивацією

пружина

Нержавіюча сталь AISI 316Ti

Варіант виконання з нержавіючої сталі

Напрямний корпус / засувка

Точне лиття з нержавіючої сталі A4

для зварювання, AISI 316

Штифт плунжера

Нержавіюча сталь AISI 316

пружина

Нержавіюча сталь AISI 316Ti

Гвинт з потайною головкою

  • Оцинкована сталь (для ST)
  • Нержавіюча сталь A4 ( для A4)
Інформація

З пружинними засувками GN 722.1, штифт фіксатора є втягнутим над кривою направляючої з поворотом засувки на 180°. Насічка на верхньому кінці кривої утримує засувку на місці, якщо необхідно, щоб штифт фіксатора . Варіант виконання ST призначений для таких областей застосування, як зведення сталевих конструкцій, а варіант виконання з нержавіючої сталі A4 підходить для використання у вкрай агресивних середовищах.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення за допомогою зварювання настійно рекомендується, щоб тип AU в незібраному вигляді не піддавався змінам мікроструктури матеріалу через нагрівання пружини та штифта фіксатора.  після обробки поверхні привареної напрямної.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 722.1 482.53 KB
GN 722.1-A4
