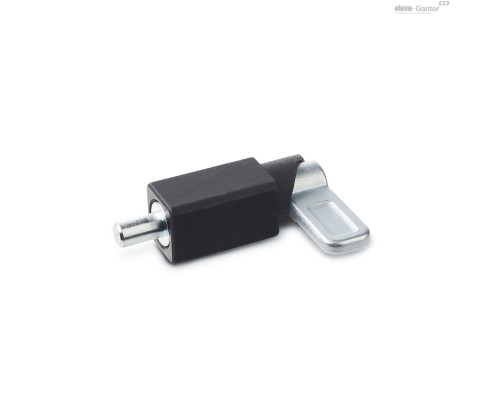

Name: GN 722.1
Brand: Elesa Ganter
SKU: GN 722.1-ST
Availability: OutOfStock

* GN 722.1-ST:

Опис

A/F

d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3

d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4

l1 ≈

Пружинна навантаження в Н≈ кінцева

Пружинна навантаження в Н≈ початкова

Вага

Наявн.

Ціна

GN 722.1-10-20-A-ST

2.5

144г

2 тижні

538.65грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	10
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

538.65грн.

Наявн.: 2 тижні

GN 722.1-10-20-AU-ST

2.5

142г

2 тижні

579.60грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	10
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

579.60грн.

Наявн.: 2 тижні

GN 722.1-12-20-A-ST

2.5

148г

2 тижні

540.45грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	12
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

540.45грн.

Наявн.: 2 тижні

GN 722.1-12-20-AU-ST

2.5

146г

2 тижні

579.60грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	12
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

579.60грн.

Наявн.: 2 тижні

GN 722.1-14-20-A-ST

2.5

153г

2 тижні

540.45грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	14
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

540.45грн.

Наявн.: 2 тижні

GN 722.1-14-20-AU-ST

2.5

150г

2 тижні

571.05грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	14
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

571.05грн.

Наявн.: 2 тижні

GN 722.1-16-30-A-ST

622г

2 тижні

1431.00грн.

Характеристики

A/F	4
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	16
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	83
l2	20
l3	54
l4	55
s	30
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	-

1431.00грн.

Наявн.: 2 тижні

GN 722.1-16-30-AU-ST

510г

2 тижні

1321.20грн.

Характеристики

A/F	4
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	16
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	83
l2	20
l3	54
l4	55
s	30
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	-

1321.20грн.

Наявн.: 2 тижні

GN 722.1-20-30-A-ST

639г

2 тижні

1410.75грн.

Характеристики

A/F	4
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	20
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	83
l2	20
l3	54
l4	55
s	30
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	-

1410.75грн.

Наявн.: 2 тижні

GN 722.1-20-30-AU-ST

560г

2 тижні

1321.20грн.

Характеристики

A/F	4
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	20
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	83
l2	20
l3	54
l4	55
s	30
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	-

1321.20грн.

Наявн.: 2 тижні

GN 722.1-8-20-A-ST

2.5

135г

2 тижні

540.45грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	8
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

540.45грн.

Наявн.: 2 тижні

GN 722.1-8-20-AU-ST

2.5

139г

2 тижні

579.60грн.

Характеристики

A/F	2.5
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	8
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	-
l1 ≈	54
l2	14
l3	35
l4	37
s	20
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	-

579.60грн.

Наявн.: 2 тижні

GN 722.1-10-20-R-ST

120г

2 тижні

570.15грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	10
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

570.15грн.

Наявн.: 2 тижні

GN 722.1-10-20-RU-ST

120г

2 тижні

620.10грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	10
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

620.10грн.

Наявн.: 2 тижні

GN 722.1-12-20-R-ST

124г

2 тижні

574.65грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	12
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

574.65грн.

Наявн.: 2 тижні

GN 722.1-12-20-RU-ST

124г

2 тижні

620.10грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	12
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

620.10грн.

Наявн.: 2 тижні

GN 722.1-14-20-R-ST

129г

2 тижні

577.80грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	14
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

577.80грн.

Наявн.: 2 тижні

GN 722.1-14-20-RU-ST

128г

2 тижні

620.10грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	14
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

620.10грн.

Наявн.: 2 тижні

GN 722.1-16-30-R-ST

431г

2 тижні

1359.00грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	16
l1 ≈	83
l2	20
l3	54
l4	55
s	-
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	30

1359.00грн.

Наявн.: 2 тижні

GN 722.1-16-30-RU-ST

431г

2 тижні

1913.40грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	16
l1 ≈	83
l2	20
l3	54
l4	55
s	-
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	30

1913.40грн.

Наявн.: 2 тижні

GN 722.1-20-30-R-ST

449г

2 тижні

1308.15грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	20
l1 ≈	83
l2	20
l3	54
l4	55
s	-
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	30

1308.15грн.

Наявн.: 2 тижні

GN 722.1-20-30-RU-ST

448г

2 тижні

1913.40грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	20
l1 ≈	83
l2	20
l3	54
l4	55
s	-
Пружинна навантаження в Н≈ кінцева	70
Пружинна навантаження в Н≈ початкова	22
d2	30

1913.40грн.

Наявн.: 2 тижні

GN 722.1-8-20-R-ST

117г

2 тижні

577.80грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	8
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

577.80грн.

Наявн.: 2 тижні

GN 722.1-8-20-RU-ST

117г

2 тижні

620.10грн.

Характеристики

A/F	-
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3	-
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4	8
l1 ≈	54
l2	14
l3	35
l4	37
s	-
Пружинна навантаження в Н≈ кінцева	35
Пружинна навантаження в Н≈ початкова	14
d2	20

620.10грн.

Наявн.: 2 тижні

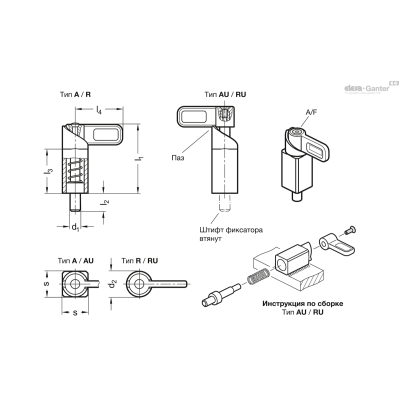

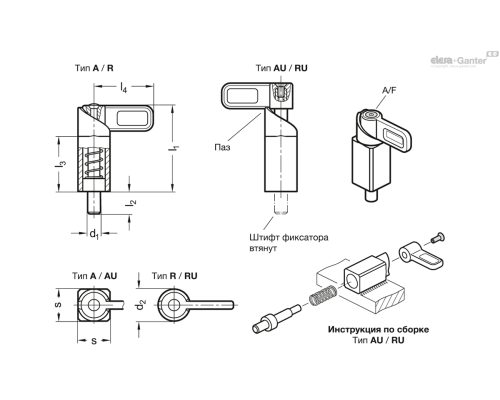

Типи

Тип A засувка з заклепками, незнімна

Тип AU : гвинтова засувка, знімна

Варіант виконання зі сталі

Напрямний корпус

Прецизійне лиття зі сталі ST

чорніння, для зварювання

Замок

Прецизійне лиття зі сталі

гальванічно оцинкована з блакитною пасивацією

Штифт плунжера

Оцинкована сталь, з блакитною пасивацією

пружина

Нержавіюча сталь AISI 316Ti

Варіант виконання з нержавіючої сталі

Напрямний корпус / засувка

Точне лиття з нержавіючої сталі A4

для зварювання, AISI 316

Штифт плунжера

Нержавіюча сталь AISI 316

пружина

Нержавіюча сталь AISI 316Ti

Гвинт з потайною головкою

Оцинкована сталь (для ST)

Нержавіюча сталь A4 ( для A4)

З пружинними засувками GN 722.1, штифт фіксатора є втягнутим над кривою направляючої з поворотом засувки на 180°. Насічка на верхньому кінці кривої утримує засувку на місці, якщо необхідно, щоб штифт фіксатора . Варіант виконання ST призначений для таких областей застосування, як зведення сталевих конструкцій, а варіант виконання з нержавіючої сталі A4 підходить для використання у вкрай агресивних середовищах.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення за допомогою зварювання настійно рекомендується, щоб тип AU в незібраному вигляді не піддавався змінам мікроструктури матеріалу через нагрівання пружини та штифта фіксатора. після обробки поверхні привареної напрямної.

Різновиди важільних фіксаторів

Характеристики нержавіючої сталі

Інформація щодо максимально допустимого навантаження

Питань: 0

Немає запитань про цей товар.

GN 722.1 482.53 KB

GN 722.1-ST

Схожі товари

Пружинні засувки

Сталь

GN 722.2

Характеристики Типи ..

Пружинні засувки

Сталь

GN 722.3

Характеристики Типи ..

Важільні фіксатори з кулачковим механізмом

Сталь

GN 612.3

Характеристики Типи ..

Без фіксації у віджатому положенні, без контргайки

Важільні фіксатори

GN 712

Характеристики Типи Тип A: без фіксації у віджатому положенні..

Без фіксації у віджатому положенні, без контргайки

Важільні фіксатори з кулачковим механізмом

GN 712.1

Характеристики Типи Тип A: без фіксації у віджатому положенні..

Монтажні блоки, сталь

Монтажні блоки

GN 612.1

Характеристики Типи ..

Важільні фіксатори з кулачковим механізмом

Напрямний корпус із чорненої сталі

GN 612.2

Характеристики Типи ..

з фланцем / напрямний корпус із цинку, лиття під тиском

Важільні фіксатори з кулачковим механізмом

GN 612.9

Характеристики Напрямна Цинк, лиття під ти..

Важільні фіксатори з кулачковим механізмом

з фланцем для поверхневого монтажу

GN 612.10

Характеристики Напрямна Цинк, лиття під ти..

Різьбовий корпус, відлитий із цинку під тиском, покриття ZNDG Pass nano®

Важільні фіксатори з кулачковим механізмом

GN 612.8

Характеристики Типи ..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.

GN 722.1

GN 722.1-ST

GN 722.1-A4

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Типи

Варіант виконання зі сталі

Варіант виконання з нержавіючої сталі
