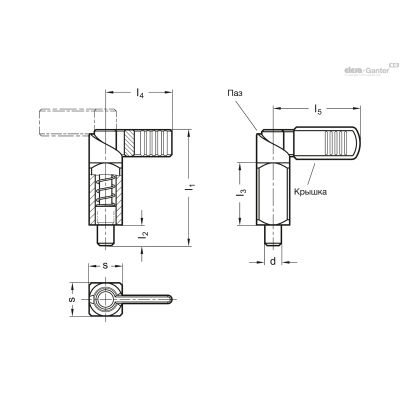

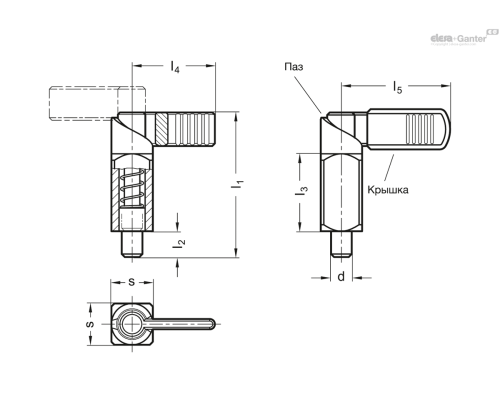

| Опис | d Вісь -0.02/-0.04 Отвір +0.14/+0.1 | l2 | l3 | l4 | l5 | s | Пружинна навантаження в Н ≈кінцева | Пружинна навантаження в Н ≈початкова | l1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 612.3-10-16-A | 10 | 10 | 30 | 32 | - | 16 | 32 | 12 | 56 | 80г | 2 тижні | 884.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-10-16-B | 10 | 10 | 30 | - | 42 | 16 | 32 | 12 | 56 | 82г | 2 тижні | 925.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-10-20-A | 10 | 12 | 38 | 37 | - | 20 | 58 | 21 | 69 | 153г | 2 тижні | 1055.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-10-20-B | 10 | 12 | 38 | - | 52 | 20 | 58 | 21 | 69 | 157г | 2 тижні | 1102.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-12-20-A | 12 | 12 | 38 | 37 | - | 20 | 58 | 21 | 69 | 158г | 2 тижні | 1061.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-12-20-B | 12 | 12 | 38 | - | 52 | 20 | 58 | 21 | 69 | 165г | 2 тижні | 1107.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-6-16-A | 6 | 10 | 30 | 32 | - | 16 | 32 | 12 | 56 | 76г | 2 тижні | 884.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-6-16-B | 6 | 10 | 30 | - | 42 | 16 | 32 | 12 | 56 | 78г | 2 тижні | 925.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-8-16-A | 8 | 10 | 30 | 32 | - | 16 | 32 | 12 | 56 | 80г | 2 тижні | 886.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-8-16-B | 8 | 10 | 30 | - | 42 | 16 | 32 | 12 | 56 | 80г | 2 тижні | 927.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-8-20-A | 8 | 12 | 38 | 37 | - | 20 | 58 | 21 | 69 | 151г | 2 тижні | 1064.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.3-8-20-B | 8 | 12 | 38 | - | 52 | 20 | 58 | 21 | 69 | 155г | 2 тижні | 1110.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A без пластикової кришки
- Тип B з пластиковою кришкою
Варіант виконання зі сталі
- Направляючий корпус з чорнінням, для зварювання
- Штифт азотований
Варіант виконання з нержавіючої сталі NI
- Напрямний корпус, для зварювання, AISI 304
- Штифт, AISI 303
пружина
Нержавіюча сталь AISI 301
Кришка з пластику (поліамід PA)
чорний колір, матове оздоблення
Інформація

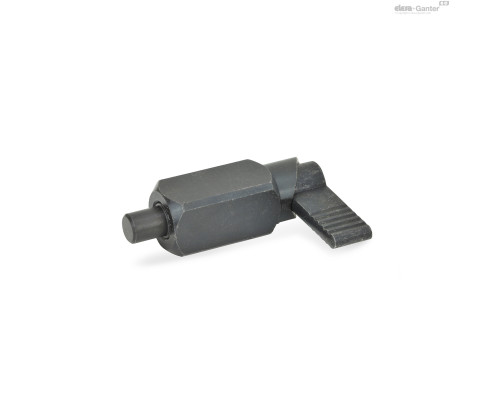

Важельні фіксатори з кулачковим механізмом GN 612.3 розроблені для застосування в пристроях, де настановний штифт не повинен виступати постійно. ;При повороті замка на 180° настановний штифт втягується. Паз утримує плунжер у цьому положенні.
Тому квадратний корпус може бути приварений у будь-якому необхідному положенні. Для запобігання зміні навантаження від пружини через тепла, що надходить, рекомендується використовувати точкове зварювання корпусу плунжера.
Питань: 0
Немає запитань про цей товар.
GN 612.3 309.41 KB
