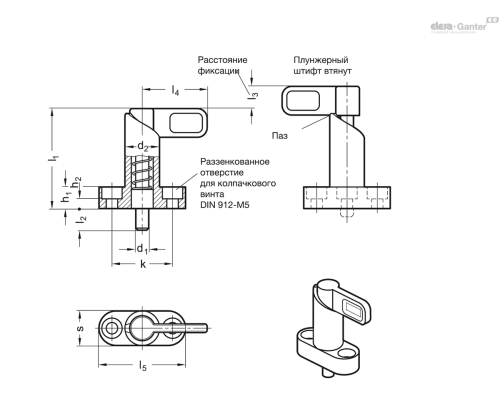

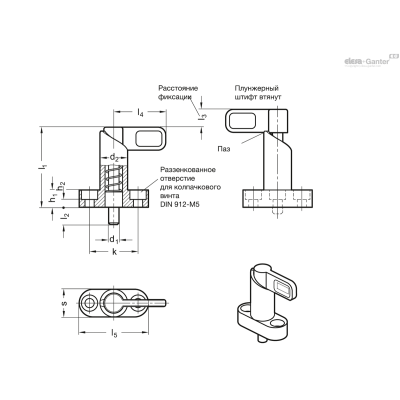

| Опис | d1 Вісь-0.05 Отвір +0.1/+0.05 | k | l1 ≈ | l2 | l3 | l4 | l5 | s | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | h1 | h2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 612.10-10-10-16-SW | 10 | 28 | 46 | 10 | 10 | 30 | 40 | 16 | 32 | 12 | 10 | 4.5 | 70г | 2 тижні | 446.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-10-12-20-SW | 10 | 32 | 57 | 12 | 12 | 37 | 45 | 20 | 58 | 21 | 10 | 4.5 | 126г | 2 тижні | 535.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-10-16-16-SW | 10 | 28 | 46 | 16 | 10 | 30 | 40 | 16 | 32 | 12 | 10 | 4.5 | 74г | 2 тижні | 472.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-10-18-20-SW | 10 | 32 | 57 | 18 | 12 | 37 | 45 | 20 | 58 | 21 | 10 | 4.5 | 130г | 2 тижні | 567.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-12-12-20-SW | 12 | 32 | 57 | 12 | 12 | 37 | 45 | 20 | 58 | 21 | 10 | 4.5 | 130г | 2 тижні | 548.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-12-18-20-SW | 12 | 32 | 57 | 18 | 12 | 37 | 45 | 20 | 58 | 21 | 10 | 4.5 | 135г | 2 тижні | 561.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-6-10-16-SW | 6 | 28 | 46 | 10 | 10 | 30 | 40 | 16 | 32 | 12 | 10 | 4.5 | 68г | 2 тижні | 428.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-6-16-16-SW | 6 | 28 | 46 | 16 | 10 | 30 | 40 | 16 | 32 | 12 | 10 | 4.5 | 67г | 2 тижні | 478.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-8-10-16-SW | 8 | 28 | 46 | 10 | 10 | 30 | 40 | 16 | 32 | 12 | 10 | 4.5 | 68г | 2 тижні | 430.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-8-12-20-SW | 8 | 32 | 57 | 12 | 12 | 37 | 45 | 20 | 58 | 21 | 10 | 4.5 | 20г | 2 тижні | 570.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-8-16-16-SW | 8 | 28 | 46 | 16 | 10 | 30 | 40 | 16 | 32 | 12 | 10 | 4.5 | 50г | 2 тижні | 481.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.10-8-18-20-SW | 8 | 32 | 57 | 18 | 12 | 37 | 45 | 20 | 58 | 21 | 10 | 4.5 | 120г | 2 тижні | 627.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Напрямна
Цинк, лиття під тиском
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
Вісь
Сталь
гальванічно оцинкована з блакитною пасивацією
Ручка
Пластик (поліамід PA)
- чорний колір, матове оздоблення
- чорний колір, матова обробка
Інформація

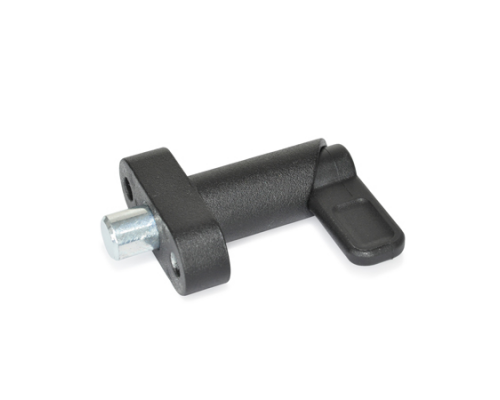

Важільні фіксатори GN 612.10 розроблені для застосування в пристроях, де плунжер не повинен виступати постійно. При повороті замка на 180 ° плунжер втягується. Паз забезпечує безпечну фіксацію.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 612.10 268.93 KB
