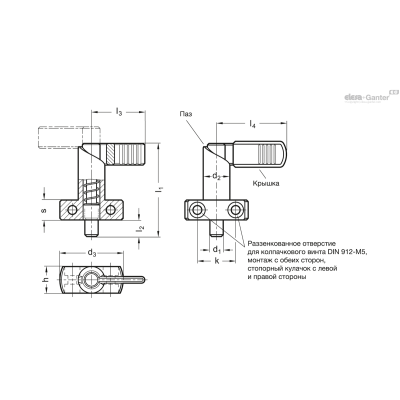

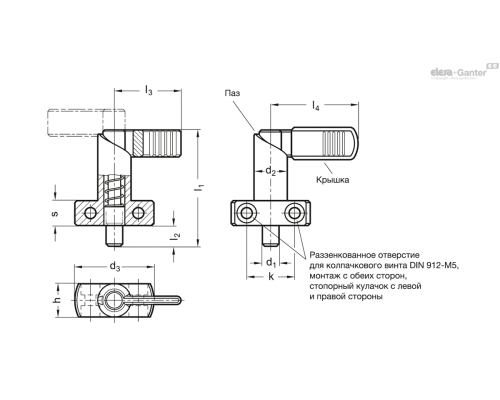

| Опис | d1 Вісь 0/-0.05 Отвір H7 | k | l2 | l3 | l4 | s | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | l1 | d2 | d3 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 612.2-10-16-A | 10 | 20 | 10 | 32 | - | 12 | 32 | 12 | 56 | 16 | 35 | 16 | 86г | 2 тижні | 1377.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-10-16-B | 10 | 20 | 10 | - | 42 | 12 | 32 | 12 | 56 | 16 | 35 | 16 | 90г | 2 тижні | 1418.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-10-20-A | 10 | 22 | 12 | 37 | - | 15 | 58 | 21 | 69 | 20 | 40 | 20 | 169г | 2 тижні | 1528.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-10-20-B | 10 | 22 | 12 | - | 52 | 15 | 58 | 21 | 69 | 20 | 40 | 20 | 173г | 2 тижні | 1575.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-12-20-A | 12 | 22 | 12 | 37 | - | 15 | 58 | 21 | 69 | 20 | 40 | 20 | 170г | 2 тижні | 1535.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-12-20-B | 12 | 22 | 12 | - | 52 | 15 | 58 | 21 | 69 | 20 | 40 | 20 | 175г | 2 тижні | 1582.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-6-16-A | 6 | 20 | 10 | 32 | - | 12 | 32 | 12 | 56 | 16 | 35 | 16 | 84г | 2 тижні | 1373.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-6-16-B | 6 | 20 | 10 | - | 42 | 12 | 32 | 12 | 56 | 16 | 35 | 16 | 86г | 2 тижні | 1415.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-8-16-A | 8 | 20 | 10 | 32 | - | 12 | 32 | 12 | 56 | 16 | 35 | 16 | 84г | 2 тижні | 1374.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-8-16-B | 8 | 20 | 10 | - | 42 | 12 | 32 | 12 | 56 | 16 | 35 | 16 | 86г | 2 тижні | 1416.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-8-20-A | 8 | 22 | 12 | 37 | - | 15 | 58 | 21 | 69 | 20 | 40 | 20 | 167г | 2 тижні | 1534.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.2-8-20-B | 8 | 22 | 12 | - | 52 | 15 | 58 | 21 | 69 | 20 | 40 | 20 | 170г | 2 тижні | 1581.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A без пластикової кришки
- Тип B з пластиковою кришкою
Сталь
- Чорнена
- Штифт плунжера азотований
Ковпачок
Пластик (поліамід PA)
чорний колір, матове оздоблення
Інформація

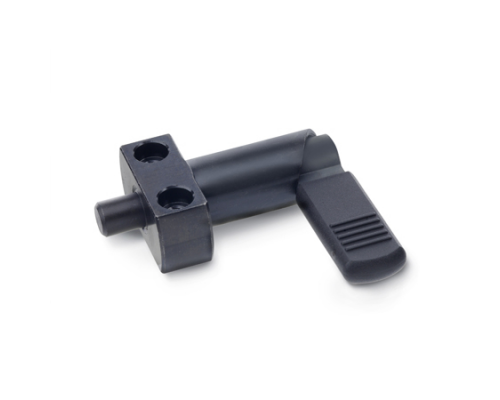

Важельні фіксатори з кулачковим механізмом GN 612.2 розроблені для застосування в пристроях, де інсталяційний штифт не повинен виступати постійно. При повороті замка на 180° інсталяційний штифт втягується. Паз утримує плунжер у цьому положенні.
Питань: 0
Немає запитань про цей товар.
GN 612.2 277.95 KB
