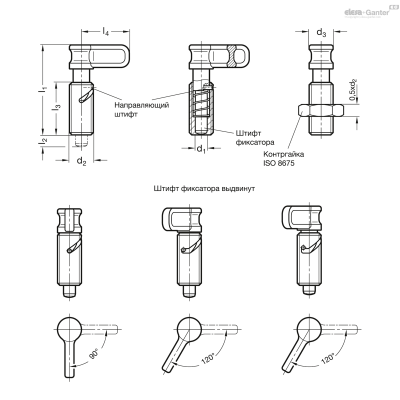

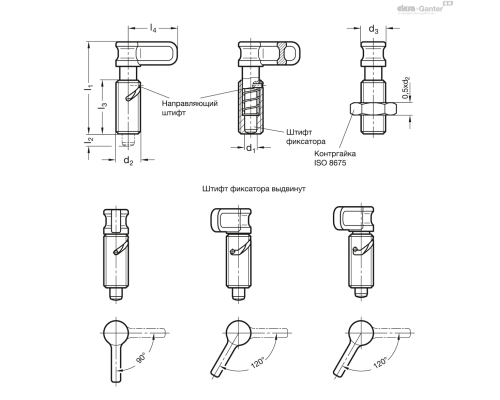

| Опис | d1 Вісь h9 Отвір +0.03/+0.1 | l1 ≈ | l2 ±0.5 | l3 мін. | l4 | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | d2 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 712.1-6-M16x1,5-A | 6 | 60 | 8 | 35 | 32 | 16.5 | 7 | M 16 x 1.5 | 16 | 54г | 2 тижні | 1287.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 712.1-8-M16x1,5-A | 8 | 60 | 8 | 35 | 32 | 16.5 | 7 | M 16 x 1.5 | 16 | 55г | 2 тижні | 1086.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A: без фіксації у віджатому положенні, без контргайки
- Тип AK: без фіксації у віджатому положенні, з контргайкою
- Тип R: з фіксацією в віджатому положенні (відключається), без контргайки
- Тип RK: з фіксацією у віджатому положенні (відключається), з контргайкою
- Тип S: з безпечним відключенням, без контргайки
- Тип SK: з безпечним відключенням, з контргайкою
Сталь
zinc plated, blue passivated
Вісь
Нержавіюча сталь AISI 303
Замок
Пластик, технополімер (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

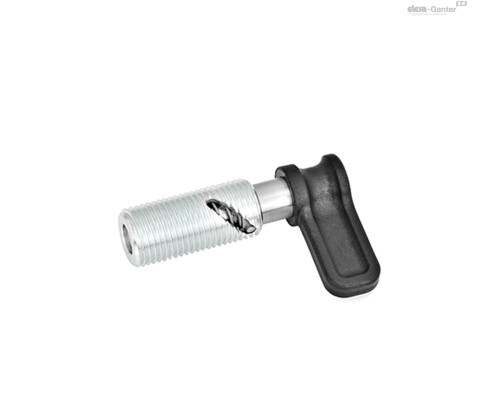

Важільні фіксатори GN 712.1 розроблені для застосування в пристроях, де плунжер не повинен виступати постійно. При повороті важеля на 90 або 120° проти годинникової стрілки плунжер переміщається через вигнутий отвір у корпусі. Після цього плунжер забирається.
Залежно від типу фіксатора під дією пружини він може повертатися у своє вихідне положення (тип А), утримуватися у висунутому положенні (тип R) або блокуватися щоб уникнути мимовільного спрацьовування (тип S). Для переміщення фіксатора типу S у захисному виконанні додатково потрібно натиснути на клямку.
Технічна інформація
За окремим замовленням
- Варіант виконання з нержавіючої сталі
