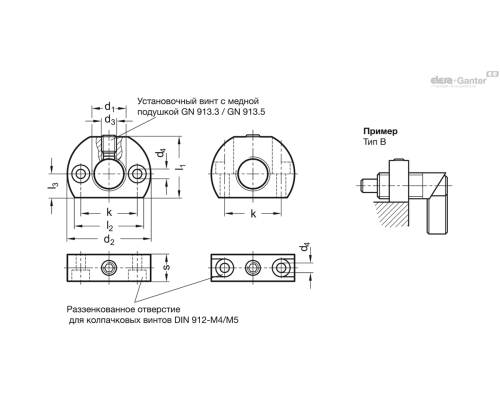

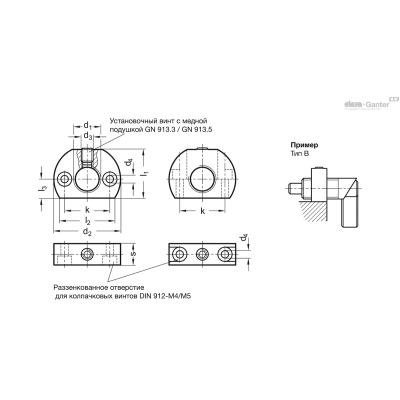

| Опис | k ±0.1 | l2 ≈ | l3 | s | d5 | l1 | d1 | d2 | d3 | d4 | t | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 612.1-M12x1,5-A | 21 | 26.5 | 9 | 12 | 12.2 | 22 | M 12 x 1.5 | 32 | M 5 | 4.5 | 3 | 44г | 2 тижні | 682.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.1-M12x1,5-B | 21 | 26.5 | 9 | 12 | 12.2 | 22 | M 12 x 1.5 | 32 | M 5 | 4.5 | 3 | 30г | 2 тижні | 830.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.1-M16x1,5-A | 32 | 37 | 13 | 15 | 16.2 | 33 | M 16 x 1.5 | 46 | M 8 | 5.5 | 3 | 122г | 2 тижні | 817.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.1-M16x1,5-B | 32 | 37 | 13 | 15 | 16.2 | 33 | M 16 x 1.5 | 46 | M 8 | 5.5 | 3 | 107г | 2 тижні | 981.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.1-M20x1,5-A | 32 | 37 | 13 | 15 | 20.2 | 33 | M 20 x 1.5 | 46 | M 8 | 5.5 | 3 | 95г | 2 тижні | 866.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 612.1-M20x1,5-B | 32 | 37 | 13 | 15 | 20.2 | 33 | M 20 x 1.5 | 46 | M 8 | 5.5 | 3 | 94г | 2 тижні | 1033.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A кріпильні отвори розташовані паралельно осі плунжера
- Тип B кріпильні отвори розташовані перпендикулярно площині осі плунжера
Варіант виконання зі сталі
- чорніння
- Стопорні гвинти GN 913.3 з опорою з латуні
Варіант виконання з нержавіючої сталі AISI 303 NI
Стопорні гвинти GN 913.5 з опорою з латуні
Інформація

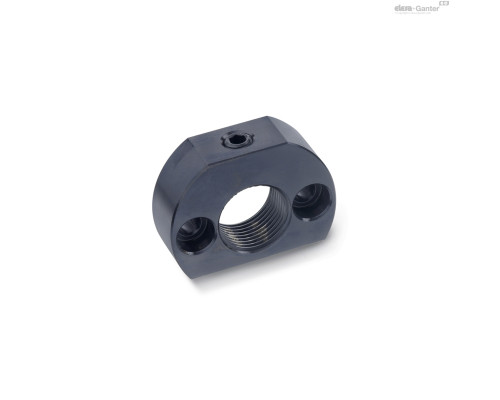

Монтажні блоки GN 612.1 розширюють можливості монтажу і випускаються як доповнення до важільних фіксаторів з кулачковим механізмом GN 612 і важільних фіксаторів з кулачковим механізмом 1
При фіксації стрижня стопорного штифта або важільного фіксатора з кулачковим механізмом дані блоки також здатні утримувати GN 412.2 - позиціонуючі втулки .
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 612.1 300.71 KB
