Name: GN 751
Brand: Elesa Ganter
SKU: GN 751-AL
Availability: OutOfStock

* GN 751-AL:

Опис

d1 H9/h11

Вага

Наявн.

Ціна

GN 751-10-20-M10-KL-AL

M 10

57г

2 тижні

264.60грн.

Характеристики

a	20
d1 H9/h11	10
l2	40
l3	52
l4	15
l1	20
B	10
d2	M 10
d3	18

264.60грн.

Наявн.: 2 тижні

GN 751-10-20-M10-SL-AL

M 10

57г

2 тижні

263.70грн.

Характеристики

a	20
d1 H9/h11	10
l2	40
l3	52
l4	15
l1	20
B	10
d2	M 10
d3	18

263.70грн.

Наявн.: 2 тижні

GN 751-12-24-M12-KL-AL

M 12

51г

2 тижні

382.05грн.

Характеристики

a	24
d1 H9/h11	12
l2	48
l3	62
l4	18
l1	24
B	12
d2	M 12
d3	20

382.05грн.

Наявн.: 2 тижні

GN 751-12-24-M12-SL-AL

M 12

51г

2 тижні

382.95грн.

Характеристики

a	24
d1 H9/h11	12
l2	48
l3	62
l4	18
l1	24
B	12
d2	M 12
d3	20

382.95грн.

Наявн.: 2 тижні

GN 751-14-28-M14-KL-AL

22.5

M 14

75г

2 тижні

513.00грн.

Характеристики

a	28
d1 H9/h11	14
l2	56
l3	72
l4	22.5
l1	28
B	14
d2	M 14
d3	24

513.00грн.

Наявн.: 2 тижні

GN 751-14-28-M14-SL-AL

22.5

M 14

74г

2 тижні

516.15грн.

Характеристики

a	28
d1 H9/h11	14
l2	56
l3	72
l4	22.5
l1	28
B	14
d2	M 14
d3	24

516.15грн.

Наявн.: 2 тижні

GN 751-16-32-M16-KL-AL

M 16

122г

2 тижні

743.85грн.

Характеристики

a	32
d1 H9/h11	16
l2	64
l3	83
l4	24
l1	32
B	16
d2	M 16
d3	26

743.85грн.

Наявн.: 2 тижні

GN 751-16-32-M16-SL-AL

M 16

117г

2 тижні

758.25грн.

Характеристики

a	32
d1 H9/h11	16
l2	64
l3	83
l4	24
l1	32
B	16
d2	M 16
d3	26

758.25грн.

Наявн.: 2 тижні

GN 751-4-8-M4-KL-AL

M 4

3г

2 тижні

113.40грн.

Характеристики

a	8
d1 H9/h11	4
l2	16
l3	21
l4	6
l1	8
B	4
d2	M 4
d3	8

113.40грн.

Наявн.: 2 тижні

GN 751-4-8-M4-SL-AL

M 4

3г

2 тижні

113.40грн.

Характеристики

a	8
d1 H9/h11	4
l2	16
l3	21
l4	6
l1	8
B	4
d2	M 4
d3	8

113.40грн.

Наявн.: 2 тижні

GN 751-5-10-M5-KL-AL

7.5

M 5

5г

2 тижні

102.60грн.

Характеристики

a	10
d1 H9/h11	5
l2	20
l3	26
l4	7.5
l1	10
B	5
d2	M 5
d3	9

102.60грн.

Наявн.: 2 тижні

GN 751-5-10-M5-SL-AL

7.5

M 5

5г

2 тижні

103.95грн.

Характеристики

a	10
d1 H9/h11	5
l2	20
l3	26
l4	7.5
l1	10
B	5
d2	M 5
d3	9

103.95грн.

Наявн.: 2 тижні

GN 751-6-12-M6-KL-AL

M 6

7г

2 тижні

125.10грн.

Характеристики

a	12
d1 H9/h11	6
l2	24
l3	31
l4	9
l1	12
B	6
d2	M 6
d3	10

125.10грн.

Наявн.: 2 тижні

GN 751-6-12-M6-SL-AL

M 6

7г

2 тижні

126.00грн.

Характеристики

a	12
d1 H9/h11	6
l2	24
l3	31
l4	9
l1	12
B	6
d2	M 6
d3	10

126.00грн.

Наявн.: 2 тижні

GN 751-8-16-M8-KL-AL

M 8

17г

2 тижні

180.90грн.

Характеристики

a	16
d1 H9/h11	8
l2	32
l3	42
l4	12
l1	16
B	8
d2	M 8
d3	14

180.90грн.

Наявн.: 2 тижні

GN 751-8-16-M8-SL-AL

M 8

8г

2 тижні

183.15грн.

Характеристики

a	16
d1 H9/h11	8
l2	32
l3	42
l4	12
l1	16
B	8
d2	M 8
d3	14

183.15грн.

Наявн.: 2 тижні

GN 751-4-16-M4-KL-AL

16*

M 4

0г

2 тижні

0.00грн.

Характеристики

a	8
d1 H9/h11	4
l2	24
l3	29
l4	6
l1	16*
B	4
d2	M 4
d3	8

0.00грн.

Наявн.: 2 тижні

GN 751-4-16-M4-SL-AL

16*

M 4

0г

2 тижні

0.00грн.

Характеристики

a	8
d1 H9/h11	4
l2	24
l3	29
l4	6
l1	16*
B	4
d2	M 4
d3	8

0.00грн.

Наявн.: 2 тижні

GN 751-5-20-M5-KL-AL

7.5

20*

M 5

0г

2 тижні

0.00грн.

Характеристики

a	10
d1 H9/h11	5
l2	30
l3	36
l4	7.5
l1	20*
B	5
d2	M 5
d3	9

0.00грн.

Наявн.: 2 тижні

GN 751-5-20-M5-SL-AL

7.5

20*

M 5

0г

2 тижні

0.00грн.

Характеристики

a	10
d1 H9/h11	5
l2	30
l3	36
l4	7.5
l1	20*
B	5
d2	M 5
d3	9

0.00грн.

Наявн.: 2 тижні

GN 751-6-24-M6-KL-AL

24*

M 6

0г

2 тижні

0.00грн.

Характеристики

a	12
d1 H9/h11	6
l2	36
l3	43
l4	9
l1	24*
B	6
d2	M 6
d3	10

0.00грн.

Наявн.: 2 тижні

GN 751-6-24-M6-SL-AL

24*

M 6

0г

2 тижні

0.00грн.

Характеристики

a	12
d1 H9/h11	6
l2	36
l3	43
l4	9
l1	24*
B	6
d2	M 6
d3	10

0.00грн.

Наявн.: 2 тижні

GN 751-8-32-M8-KL-AL

32*

M 8

23г

2 тижні

0.00грн.

Характеристики

a	16
d1 H9/h11	8
l2	48
l3	58
l4	12
l1	32*
B	8
d2	M 8
d3	14

0.00грн.

Наявн.: 2 тижні

GN 751-8-32-M8-SL-AL

32*

M 8

23г

2 тижні

0.00грн.

Характеристики

a	16
d1 H9/h11	8
l2	48
l3	58
l4	12
l1	32*
B	8
d2	M 8
d3	14

0.00грн.

Наявн.: 2 тижні

GN 751-10-40-M10-KL-AL

40*

M 10

0г

2 тижні

0.00грн.

Характеристики

a	20
d1 H9/h11	10
l2	60
l3	72
l4	15
l1	40*
B	10
d2	M 10
d3	18

0.00грн.

Наявн.: 2 тижні

GN 751-10-40-M10-SL-AL

40*

M 10

0г

2 тижні

0.00грн.

Характеристики

a	20
d1 H9/h11	10
l2	60
l3	72
l4	15
l1	40*
B	10
d2	M 10
d3	18

0.00грн.

Наявн.: 2 тижні

GN 751-12-48-M12-KL-AL

48*

M 12

0г

2 тижні

0.00грн.

Характеристики

a	24
d1 H9/h11	12
l2	72
l3	86
l4	18
l1	48*
B	12
d2	M 12
d3	20

0.00грн.

Наявн.: 2 тижні

GN 751-12-48-M12-SL-AL

48*

M 12

0г

2 тижні

0.00грн.

Характеристики

a	24
d1 H9/h11	12
l2	72
l3	86
l4	18
l1	48*
B	12
d2	M 12
d3	20

0.00грн.

Наявн.: 2 тижні

GN 751-14-56-M14-KL-AL

101

22.5

56*

M 14

0г

2 тижні

0.00грн.

Характеристики

a	28
d1 H9/h11	14
l2	85
l3	101
l4	22.5
l1	56*
B	14
d2	M 14
d3	24

0.00грн.

Наявн.: 2 тижні

GN 751-14-56-M14-SL-AL

101

22.5

56*

M 14

0г

2 тижні

0.00грн.

Характеристики

a	28
d1 H9/h11	14
l2	85
l3	101
l4	22.5
l1	56*
B	14
d2	M 14
d3	24

0.00грн.

Наявн.: 2 тижні

GN 751-16-64-M16-KL-AL

115

64*

M 16

0г

2 тижні

0.00грн.

Характеристики

a	32
d1 H9/h11	16
l2	96
l3	115
l4	24
l1	64*
B	16
d2	M 16
d3	26

0.00грн.

Наявн.: 2 тижні

GN 751-16-64-M16-SL-AL

115

64*

M 16

0г

2 тижні

0.00грн.

Характеристики

a	32
d1 H9/h11	16
l2	96
l3	115
l4	24
l1	64*
B	16
d2	M 16
d3	26

0.00грн.

Наявн.: 2 тижні

Варіант виконання зі сталі

Типи

Тип B: наконечник з пружинним клямкою

Тип KL: штифт із запобіжником валу KL

Тип SL: штифт із запобіжником валу SL (тільки для d₁ = 4...16)

Сталь

Клас міцності на розрив 5

гальванічно оцинкована з блакитною пасивацією

Запобіжники валу

пружина, листовий метал

загартований і відпущений

гальванічно оцинкована з блакитною пасивацією

Варіант виконання з алюмінію

Типи

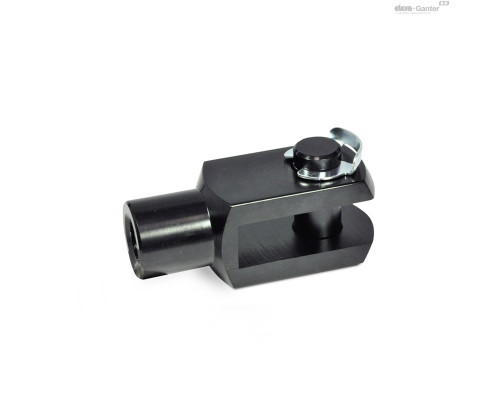

Тип KL: штифт з бічним монтажним кільцем

Type SL: штифт із запобіжним стопорним кільцем

Алюміній AL

анодоване покриття, чорний колір

Запобіжники валу KL/SL

Пружинна сталь

загартований і відпущений

гальванічно оцинкована з блакитною пасивацією

Варіант виконання з нержавіючої сталі

Тип

Тип A: штифт із запобіжним стопорним кільцем DIN 471

Нержавіюча сталь AISI 303 NI

без покриття

Запобіжне стопорне кільце DIN 471

Нержавіюча сталь

Німецький матеріал № 1.4122

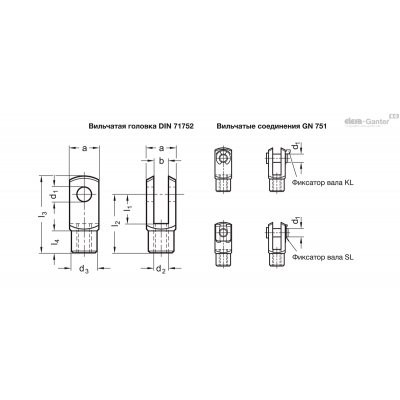

Вільчасті з'єднання GN 751 складається з вилчастої головки, виконаної за стандартом DIN 71752, і штифта з валом KL (типи KL і SL), або штифта з пружинною клямкою (тип B). Вироби обох версій можна монтувати та демонтувати без використання інструментів.

З'єднувачі з розміром d₁= 12 поставляються з тонким різьбленням M12 × 1,5, виконаним за стандартом DIN. , як показує практика, краще використовувати різьблення M12 × 1,25. Стандартом DIN 71752 не передбачений розмір d₁= 20.

Вільчасті головки, виконані за стандартом DIN 71752 з розмірами d₁= 25, 30, 35, 42 і 50, виготовляються тільки зі сталі

Основні допуски за стандартами ISO

Характеристики нержавіючої сталі

Значення міцності гайок

Типи валів з вільчастим з'єднанням

Пружинний штифт, що замикається, легко монтується і демонтується. Тому він особливо підходить для видів застосування, де потрібне часте ослаблення шарнірного з'єднання.

Штифт з бічним монтажним кільцем можна монтувати та демонтувати вручну, без будь-яких інструментів.

Для демонтажу штифта із запобіжним стопорним кільцем потрібен інструмент (наприклад, викрутка). Тобто їх кріплення до компонентів у відповідь надійнішим.

Питань: 0

Немає запитань про цей товар.

GN 751 593.16 KB

DIN_ISO_286_ISO_Fundamental_Tolerances_RU 163.48 KB

Properties_Stainless_Steel_RU 144.52 KB

GN 751-AL

Схожі товари

Вільчасті з'єднання

Нержавіюча сталь

GN 751

Характеристики Варіант виконання зі сталі Тип..

GN 751-12-48-M12L-B

l1: 48 B: 12 d2: M 12L d3: 20 a: 24 d1 H9/h11: 12 l2: 72 l3: 86 l4: 18

GN 751-16-64-M16L-B

l1: 64 B: 16 d2: M 16L d3: 26 a: 32 d1 H9/h11: 16 l2: 96 l3: 115 l4: 24

GN 751-4-16-M4-KL-AL

l1: 16* B: 4 d2: M 4 d3: 8 a: 8 d1 H9/h11: 4 l2: 24 l3: 29 l4: 6

GN 751-4-16-M4-SL-AL

l1: 16* B: 4 d2: M 4 d3: 8 a: 8 d1 H9/h11: 4 l2: 24 l3: 29 l4: 6

GN 751-5-20-M5-KL-AL

l1: 20* B: 5 d2: M 5 d3: 9 a: 10 d1 H9/h11: 5 l2: 30 l3: 36 l4: 7.5

GN 751-5-20-M5-SL-AL

l1: 20* B: 5 d2: M 5 d3: 9 a: 10 d1 H9/h11: 5 l2: 30 l3: 36 l4: 7.5

GN 751-6-24-M6-KL-AL

l1: 24* B: 6 d2: M 6 d3: 10 a: 12 d1 H9/h11: 6 l2: 36 l3: 43 l4: 9

GN 751-6-24-M6-SL-AL

l1: 24* B: 6 d2: M 6 d3: 10 a: 12 d1 H9/h11: 6 l2: 36 l3: 43 l4: 9

GN 751-8-32-M8-KL-AL

l1: 32* B: 8 d2: M 8 d3: 14 a: 16 d1 H9/h11: 8 l2: 48 l3: 58 l4: 12

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.

GN 751

GN 751-ST

GN 751-AL

GN 751-NI

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Варіант виконання зі сталі

Типи

Варіант виконання з алюмінію

Типи

Варіант виконання з нержавіючої сталі

Тип

Типи валів з вільчастим з'єднанням
