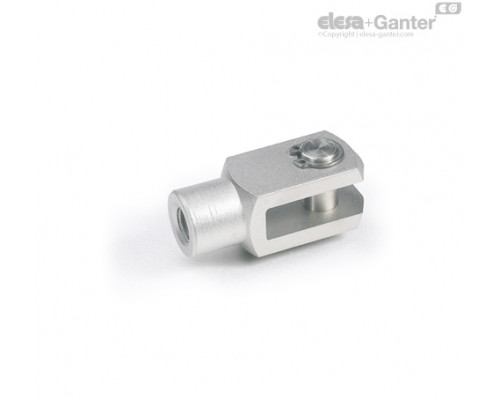

GN 751

Вільчасті з'єднання

Нержавіюча сталь

GN 751
GN 751

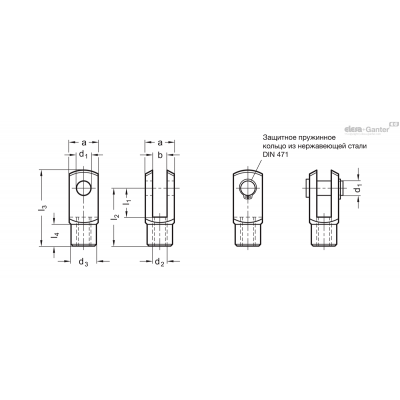

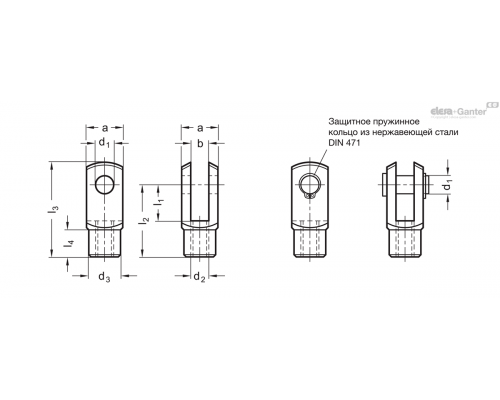

Опис
a
d1 H9/h11
l2
l3
l4
l1
B
d2
d3
Вага Наявн. Ціна
GN 751-10-20-M10-A-NI 20 10 40 52 15 20 10 M 10 18 88г 2 тижні 1029.15грн.
GN 751-10-40-M10-A-NI 20 10 60 72 15 40 10 M 10 18 121г 2 тижні 1249.65грн.
GN 751-12-24-M12-A-NI 24 12 48 62 18 24 12 M 12 20 145г 2 тижні 1422.90грн.
GN 751-12-48-M12-A-NI 24 12 72 86 18 48 12 M 12 20 170г 2 тижні 1772.55грн.
GN 751-14-28-M14-A-NI 28 14 56 72 22.5 28 14 M 14 24 222г 2 тижні 2307.60грн.
GN 751-14-56-M14-A-NI 28 14 85 101 22.5 56 14 M 14 24 282г 2 тижні 3075.30грн.
GN 751-16-32-M16-A-NI 32 16 64 83 24 32 16 M 16 26 334г 2 тижні 3202.65грн.
GN 751-16-64-M16-A-NI 32 16 96 115 24 64 16 M 16 26 396г 2 тижні 4203.90грн.
GN 751-20-40-M20-A-NI 40 20 80 105 30 40 20 M 20 34 682г 2 тижні 5961.15грн.
GN 751-4-16-M4-A-NI 8 4 24 29 6 16 4 M 4 8 8г 2 тижні 468.90грн.
GN 751-4-8-M4-A-NI 8 4 16 21 6 8 4 M 4 8 6г 2 тижні 416.70грн.
GN 751-5-10-M5-A-NI 10 5 20 26 7.5 10 5 M 5 9 10г 2 тижні 538.20грн.
GN 751-5-20-M5-A-NI 10 5 30 36 7.5 20 5 M 5 9 19г 2 тижні 666.90грн.
GN 751-6-24-M6-A-NI 12 6 36 43 9 24 6 M 6 10 25г 2 тижні 662.40грн.
GN 751-8-16-M8-A-NI 16 8 32 42 12 16 8 M 8 14 46г 2 тижні 810.90грн.
GN 751-6-12-M6-A-NI 12 6 24 31 9 12 6 M 6 10 20г 2 тижні 0.00грн.
GN 751-8-32-M8-A-NI 16 8 48 58 12 32 8 M 8 14 61г 2 тижні 0.00грн.
Характеристики

Варіант виконання зі сталі

Типи

Тип B: наконечник з пружинним клямкою

Тип KL: штифт із запобіжником валу KL

Тип SL: штифт із запобіжником валу SL (тільки для d1 = 4...16)

Сталь

  • Клас міцності на розрив 5
  • гальванічно оцинкована з блакитною пасивацією

Запобіжники валу

  • пружина, листовий метал
  • загартований і відпущений
  • гальванічно оцинкована з блакитною пасивацією

Варіант виконання з алюмінію

Типи

  • Тип KL: штифт з бічним монтажним кільцем
  • Type SL: штифт із запобіжним стопорним кільцем

Алюміній AL

анодоване покриття, чорний колір

Запобіжники валу KL/SL

  • Пружинна сталь
  • загартований і відпущений
  • гальванічно оцинкована з блакитною пасивацією

Варіант виконання з нержавіючої сталі

Тип

  • Тип A: штифт із запобіжним стопорним кільцем DIN 471

Нержавіюча сталь AISI 303 NI

без покриття

Запобіжне стопорне кільце DIN 471

Нержавіюча сталь

Німецький матеріал № 1.4122

Інформація

Вільчасті з'єднання GN 751 складається з вилчастої головки, виконаної за стандартом  DIN 71752, і штифта з валом KL (типи KL і SL), або штифта з пружинною клямкою (тип B). Вироби обох версій можна монтувати та демонтувати без використання інструментів.

З'єднувачі з розміром d1= 12 поставляються з тонким різьбленням M12 × 1,5, виконаним за стандартом DIN. , як показує практика, краще використовувати різьблення M12 × 1,25. Стандартом   DIN 71752  не передбачений розмір d1= 20.

За запитом

Вільчасті головки, виконані за стандартом   DIN 71752  з розмірами d1= 25, 30, 35, 42 і 50, виготовляються тільки зі сталі

Технічна інформація

Типи валів з вільчастим з'єднанням



Пружинний штифт, що замикається, легко монтується і демонтується. Тому він особливо підходить для видів застосування, де потрібне часте ослаблення шарнірного з'єднання.



Штифт з бічним монтажним кільцем можна монтувати та демонтувати вручну, без будь-яких інструментів.



Для демонтажу штифта із запобіжним стопорним кільцем потрібен інструмент (наприклад, викрутка). Тобто їх кріплення до компонентів у відповідь надійнішим.

Питань: 0

Немає запитань про цей товар.

GN 751 593.16 KB
DIN_ISO_286_ISO_Fundamental_Tolerances_RU 163.48 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 751-NI
