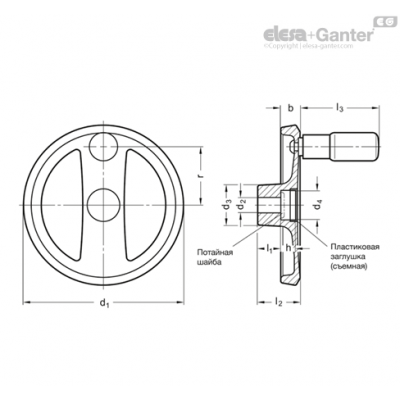

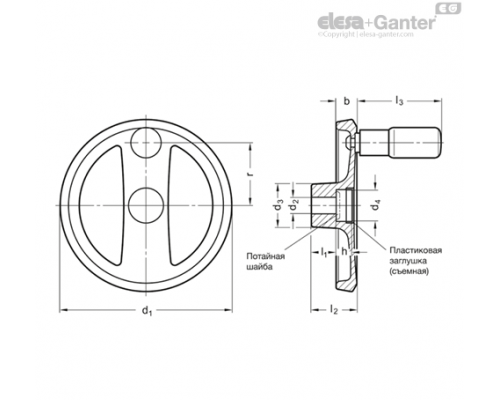

| Опис | d2 H7 | l2 ≈ | l3 ≈ | Ø Handle | Реком. потайна шайба | l1 | R | B | d1 | d3 | d4 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 924-125-B12-R-SR | 12 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 350г | 2 тижні | 1503.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-B12-R-SW | 12 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 350г | 2 тижні | 1503.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-B14-R-SR | 14 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 290г | 2 тижні | 1503.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-B14-R-SW | 14 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 290г | 2 тижні | 1503.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-K12-R-SR | 12 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 340г | 2 тижні | 1672.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-K12-R-SW | 12 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 340г | 3 | 1672.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-K14-R-SR | 14 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 380г | 2 тижні | 1672.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-125-K14-R-SW | 14 | 33.5 | 61.5 | 22 | GN 184-20 | 18 | 45.5 | 15 | 125 | 31 | 23 | 11 | 380г | 2 тижні | 1672.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-B14-R-SR | 14 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 460г | 2 тижні | 1714.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-B14-R-SW | 14 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 460г | 2 тижні | 1714.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-B16-R-SR | 16 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 440г | 2 тижні | 1714.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-B16-R-SW | 16 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 440г | 2 тижні | 1714.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-K14-R-SR | 14 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 420г | 2 тижні | 1883.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-K14-R-SW | 14 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 420г | 2 тижні | 1883.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-K16-R-SR | 16 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 440г | 2 тижні | 1883.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-140-K16-R-SW | 16 | 36.5 | 76.5 | 24 | GN 184-25 | 19 | 52 | 16.5 | 140 | 36 | 28.5 | 13 | 440г | 2 тижні | 1883.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-B14-R-SR | 14 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 560г | 2 тижні | 2020.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-B14-R-SW | 14 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 560г | 2 тижні | 2020.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-B16-R-SR | 16 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 560г | 2 тижні | 2020.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-B16-R-SW | 16 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 560г | 2 тижні | 2020.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-K14-R-SR | 14 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 500г | 2 тижні | 2189.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-K14-R-SW | 14 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 500г | 2 тижні | 2189.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-K16-R-SR | 16 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 560г | 2 тижні | 2189.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-160-K16-R-SW | 16 | 39.5 | 76.5 | 24 | GN 184-25 | 20 | 61 | 18 | 160 | 36 | 28.5 | 14.5 | 560г | 2 тижні | 2189.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-B18-R-SR | 18 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 875г | 2 тижні | 2598.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-B18-R-SW | 18 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 875г | 2 тижні | 2598.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-B20-R-SR | 20 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 860г | 2 тижні | 2598.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-B20-R-SW | 20 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 860г | 2 тижні | 2598.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-K18-R-SR | 18 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 860г | 2 тижні | 2767.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-K18-R-SW | 18 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 860г | 2 тижні | 2767.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-K20-R-SR | 20 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 880г | 2 тижні | 2767.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 924-200-K20-R-SW | 20 | 45.5 | 85 | 25 | GN 184-32 | 24 | 77.5 | 20.5 | 200 | 42 | 36 | 16 | 880г | 2 тижні | 2767.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A : без ручки
- Тип R : з ручкою, що обертається
Коди отворів
- Варіант виконання B : без шпонкового паза
- Варіант виконання K : зі шпоночним пазом
Алюміній, литий під тиском
- Механічно оброблена втулка
- Обточений обід
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
срібний колір, RAL 9006, текстуроване оздоблення SR
Концентричний обід та площа для свердління < 0.4.
Циліндричні ручки, що обертаються GN 798.2 -
Пластик, технополімер
чорний колір, матове оздоблення
Інформація

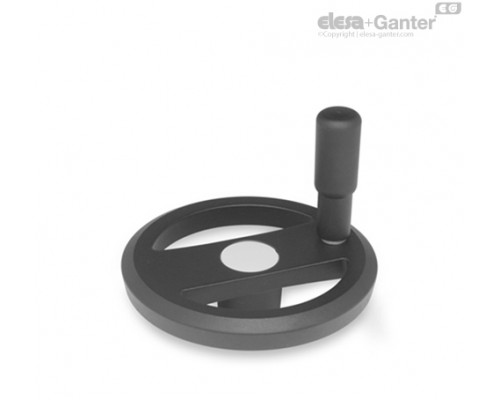

Маховики зі спицями GN 924 відрізняються сучасним дизайном.
Знімна пластикова кришка приховує елементи кріплення, такі як гвинти, потайні шайби, а також торець валу.
Аксесуари
- Потайні шайби GN 184 необхідно замовляти окремо.
Технічна інформація
- Шпонковий паз P9 DIN 6885
- Поперечні отвори GN 110
- Основні допуски за стандартами ISO
