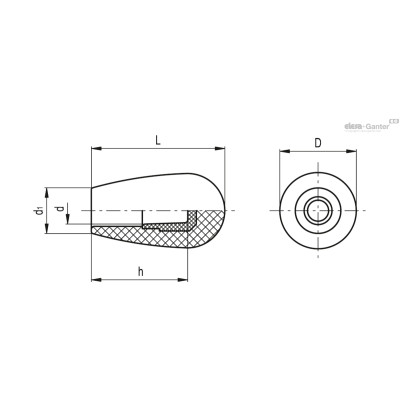

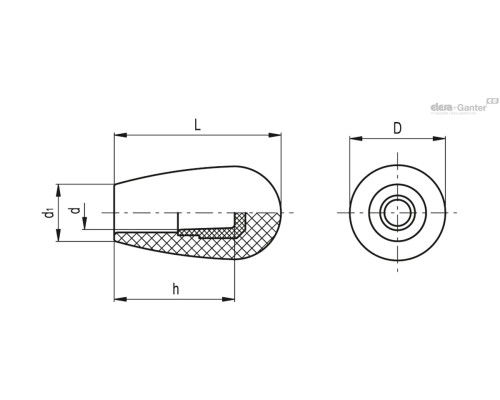

| Опис | d' | D | L | d1 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I.222/25 N-6 | 6 | 15 | 25 | 12 | 17 | 5г | 2 тижні | 98.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/30 N-8 | 8 | 20 | 31 | 14 | 21 | 9г | 2 тижні | 104.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/40 N-10 | 10 | 26 | 42 | 17 | 30 | 19г | 2 тижні | 114.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/55 N-10 | 10 | 33 | 54 | 20 | 37 | 47г | 2 тижні | 140.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/55 N-12 | 12 | 33 | 54 | 20 | 40 | 45г | 2 тижні | 153.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/70 N-14 | 14 | 38 | 68 | 23 | 50 | 66г | 2 тижні | 224.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/90 N-16 | 16 | 41 | 87 | 25 | 58 | 106г | 2 тижні | 345.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Дюропласт на основі фенольного полімеру (ФП), чорний колір, глянсове оздоблення.
Стандартні виконання
- I.222: різьбовий глухий отвір.

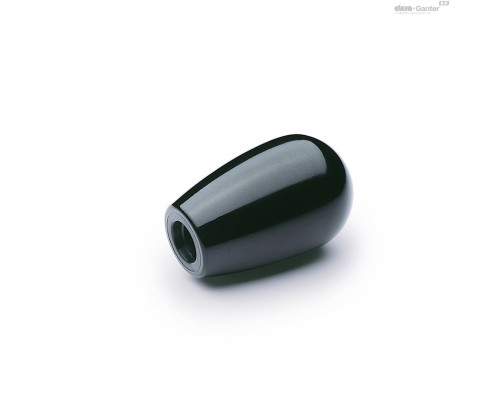

- I.222-N: втулка з автоматичним блокуванням з технополімеру на основі поліаміду (ПА), армованого скловолокном, глухий отвір без різьблення. Пружне з'єднання, збирання з пресовою посадкою на балки з тягнутого матеріалу з допуском h9, не піддається впливу вібрацій і перешкоджає зісковзування ручки (див. Технічні дані ).
Загальна інформація
Альтернативні продукти
Для ручок з меншими розмірами або рівними I.222/55 ми пропонуємо нову серію I.622 і I.622 N з відмінними характеристиками і за меншою ціною. Ручки великих розмірів (70-90 мм) з технічних причин доступні лише в цій серії (I.222).
Інструкції щодо використання
Інструкції з монтажу (I.222-N)
Встановіть ручку на трохи скошений торець валу і натисніть (наскільки можна) рукою або за допомогою невеликого преса. Також можна щільно встановити ручку на місце, злегка постукуючи по ній пластиковим або дерев'яним молотком.
