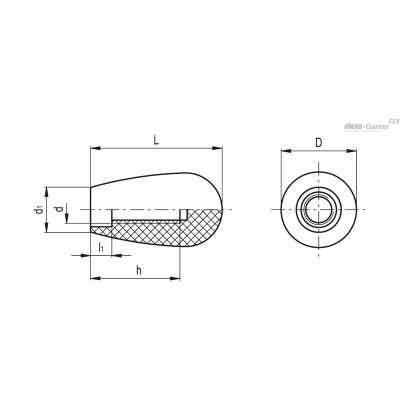

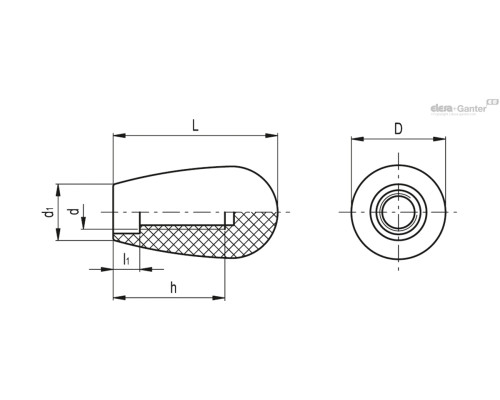

| Опис | d' | D | l1 | L | d1 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I.222/25-M6 | M6 | 15 | 3.5 | 25 | 12 | 16 | 5г | 2 тижні | 71.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/30-M8 | M8 | 20 | 3.5 | 31 | 14 | 20 | 10г | 2 тижні | 75.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/40-M10 | M10 | 26 | 5 | 42 | 17 | 30 | 20г | 2 тижні | 100.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/40-M8 | M8 | 26 | 5 | 42 | 17 | 23 | 21г | 2 тижні | 100.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/55-M10 | M10 | 33 | 8 | 54 | 20 | 35 | 45г | 2 тижні | 123.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/55-M12 | M12 | 33 | 8 | 54 | 20 | 35 | 44г | 2 тижні | 125.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/70-M12 | M12 | 38 | 11 | 68 | 23 | 45 | 70г | 2 тижні | 179.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/90-M14 | M14 | 41 | 14 | 87 | 25 | 55 | 111г | 2 тижні | 310.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I.222/90-M16 | M16 | 41 | 14 | 87 | 25 | 55 | 106г | 2 тижні | 310.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Дюропласт на основі фенольного полімеру (ФП), чорний колір, глянсове оздоблення.
Стандартні виконання
- I.222: різьбовий глухий отвір.
- I.222-N: втулка з автоматичним блокуванням з технополімеру на основі поліаміду (ПА), армованого скловолокном, глухий отвір без різьблення. Пружне з'єднання, збирання з пресовою посадкою на балки з тягнутого матеріалу з допуском h9, не піддається впливу вібрацій і перешкоджає зісковзування ручки (див. Технічні дані ).
Загальна інформація
Альтернативні продукти
Для ручок з меншими розмірами або рівними I.222/55 ми пропонуємо нову серію I.622 і I.622 N з відмінними характеристиками і за меншою ціною. Ручки великих розмірів (70-90 мм) з технічних причин доступні лише в цій серії (I.222).
Інструкції щодо використання
Інструкції з монтажу (I.222-N)
Встановіть ручку на трохи скошений торець валу і натисніть (наскільки можна) рукою або за допомогою невеликого преса. Також можна щільно встановити ручку на місце, злегка постукуючи по ній пластиковим або дерев'яним молотком.
