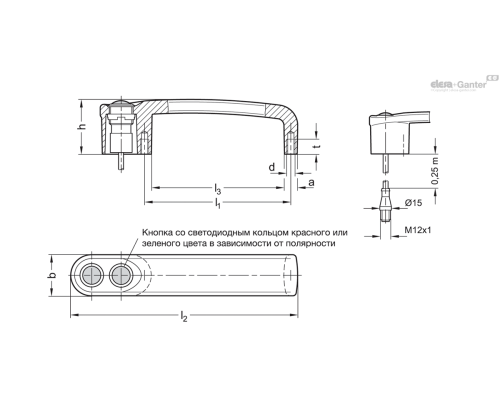

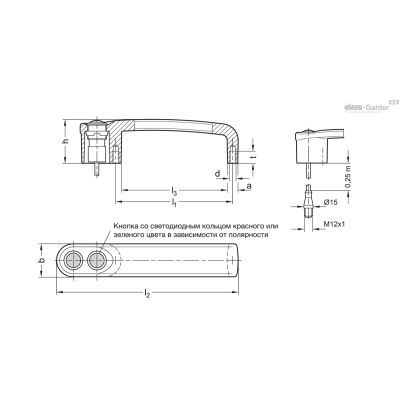

| Опис | a | l1 ±0.2 | l2 | l3 | D | B | h | t | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 422-ZD-T2-S-SR | 10.2 | 117 | 181.5 | 105.5 | M 6 | 33 | 44 | 12 | 630г | 2 тижні | 10643.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 422-ZD-T2-S-SW | 10.2 | 117 | 181.5 | 105.5 | M 6 | 33 | 44 | 12 | 630г | 2 тижні | 10643.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип T1 : з 1 кнопкою
- Тип T2 : з 2 кнопками
Типи з'єднань
- Тип K : Кабель
- Тип S : роз'єм (з 0,25 м кабелем)
Ручка
Цинк, лиття під тиском ZD
З пластиковим покриттям
- Чорний колір, RAL 9005, текстуроване оздоблення SW
- Сріблястий колір, RAL 9006, текстуроване оздоблення SR
Кнопка
Нержавіюча сталь AISI 304
Кабель (зовнішня оболонка)
Поліуретан PUR
Чорний
Світловод
Пластик
абсолютно прозорий полікарбонат

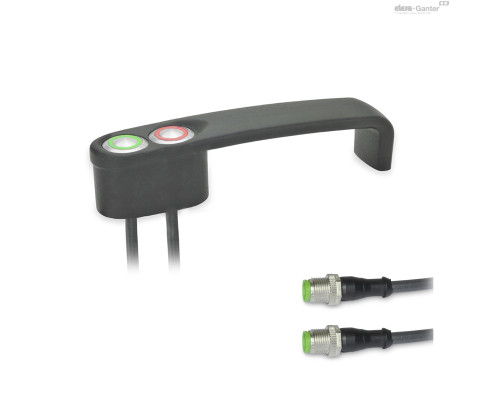

GN 422 П-подібні ручки для ящиків та шаф доступні з однією або двома кнопками. Кожна кнопка має перемикач та вбудоване світлодіодне кільце підсвічування.
При натисканні кнопки виникає електричний імпульс, наприклад, вимкнення обладнання залежно від підключення контактів (НЗ або АЛЕ).
Незалежно від стану кнопки (увімкн. або вимкн.) світлодіодне кільце горить червоним або зеленим світлом залежно від полярності 1 та 2 з'єднань СІД.
П-подібна ручка для ящиків та шаф – це функціональний та компактний пристрій, який має велику сферу застосування завдяки своїй універсальній конструкції.
- GN 330 Кабелі зі з'єднувачем (5-полюсний, довжиною 5 або 10 метрів)
| Електричні та механічні характеристики | ||
| Кнопка | - |  |
| Контакти | перекидний контакт, язичковий контакт | |
| Контактний матеріал | Срібний сплав | |
| Комутована напруга | макс. 125 В (роз'єм) | |
| макс. 240 В (кабель) | ||
| Струм на контакті | макс. | |
| Ресурс механічної частини | 10 6 циклів перемикання | |
| Ресурс електричної частини | 50 000 циклів перемикання (при повному навантаженні) | |
| Світлодіодне кільце підсвічування | 24 V DC ± 10% / 7 mA |  |
| Робоча напруга/ | ||
| робочий струм | ||
| двокольоровий (червоний/зелений) | ||
| Категорія використання (кнопка) | AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A | відповідно до IEC 60947-5-1 |
| AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A | ||
| AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A | ||
| - | - | |
| AC: 120 V AC / 5 A / DC: 12 V DC / 1 A | відповідно до UL 508 | |
| AC: 240 V AC / 3 A | ||
| Тип з'єднання | - |  |
| Кабель (K) | PUR-кабель з неізольованими багатожильними проводами (2 м або 5 м) | |
| або | - | |
| Штепсельний роз'єм (S) | 5-штирьовий з'єднувач M12 x 1 з PUR-кабелем 0,25 м | |
| Схвалення, відповідність |  | |
| Декларація відповідності нормам ЄС | ||
Отвори не повинні мати нерівностей, щоб уникнути пошкодження кабелю.
