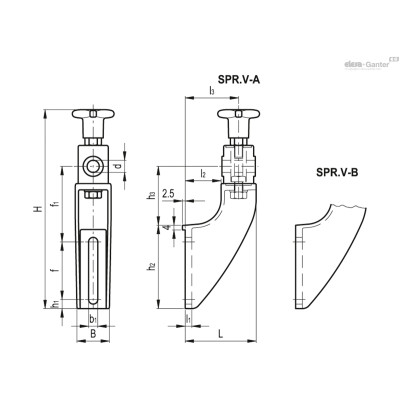

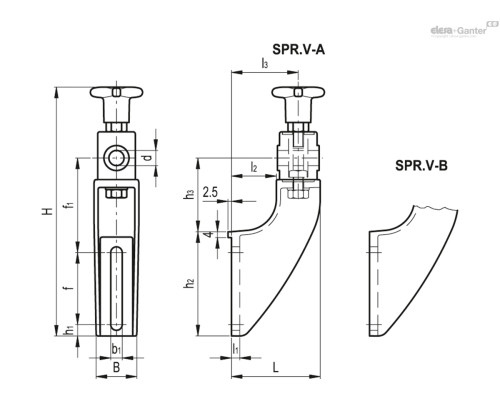

| Опис | b1 | d Вісь | f | f1 | l2 | l3 | h1 | h2 | h3 | l1 | L | B | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPR.V-12-A | 11 | 12 | 42 | 79 | 30 | 50 | 15 | 76 | 60 | 8 | 70 | 37 | 250г | 2 тижні | 567.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.V-12-B | 11 | 12 | 69 | 90 | 43 | 64 | 11 | 100 | 70 | 8 | 85 | 41 | 283г | 2 тижні | 567.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.V-14-A | 11 | 14 | 42 | 79 | 30 | 50 | 15 | 76 | 60 | 8 | 70 | 37 | 250г | 2 тижні | 570.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.V-14-B | 11 | 14 | 69 | 90 | 43 | 64 | 11 | 100 | 70 | 8 | 85 | 41 | 286г | 2 тижні | 571.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.V-16-A | 11 | 16 | 42 | 79 | 30 | 50 | 15 | 76 | 60 | 8 | 70 | 37 | 250г | 2 тижні | 595.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.V-16-B | 11 | 16 | 69 | 90 | 43 | 64 | 11 | 100 | 70 | 8 | 85 | 41 | 281г | 2 тижні | 596.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

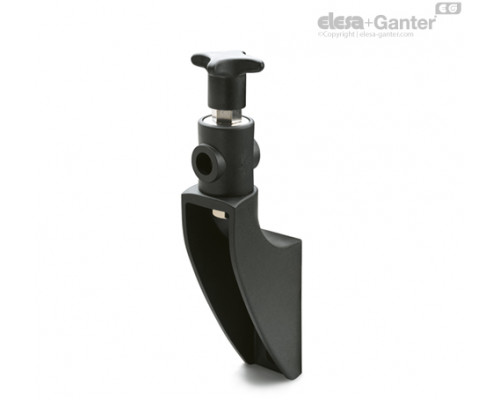

Кронштейн
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Циліндр напрямної
Технополімер, армований скловолокном. Чорний колір, матове оздоблення.
Гвинт із петлею з нержавіючої сталі AISI 304.
Затискна ручка з технополімеру, армованого скловолокном, чорний колір, матове оздоблення, з нікельованим мідним шестигранним торцем для затиску за допомогою ключа, різьбовий отвір.
Гвинт, гайка та шайба з нержавіючої сталі AISI 304 для кріплення циліндра, що направляє до кронштейна.
- SPR.VA : з нижньою кромкою.
- SPR.VB : без нижньої кромки.
Особливості
Особливо підходить для тих випадків, коли кутове та лінійне позиціонування повинні виконуватися в два різні моменти часу, наприклад, коли необхідно частіше регулювати відстань між напрямними, ніж кут.
Максимальний момент затягування гвинтового вузла 39 Nm.
Аксесуари на запит

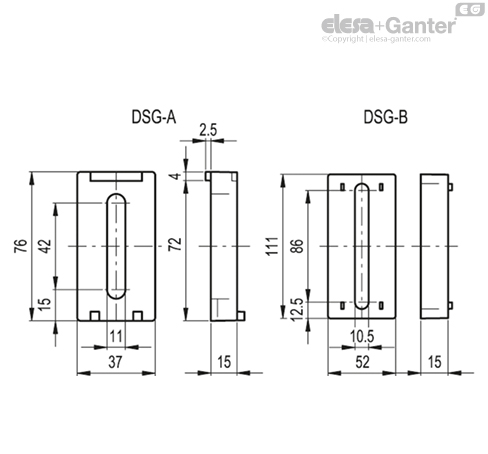

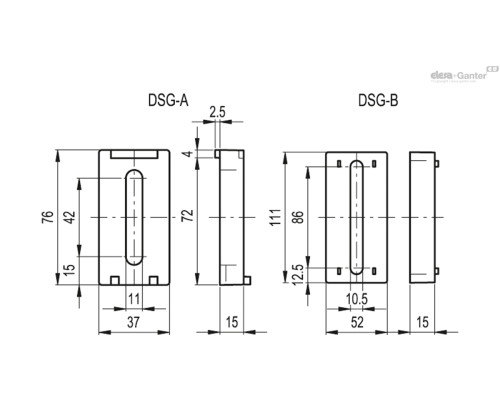

Прокладка для кронштейна напрямної DSG-A (код 419676) або DSG-B (код 419677) з технополімеру, армованого скловолокном, чорний колір, матове оздоблення.
Циліндр напрямної із нержавіючої сталі AISI 304.

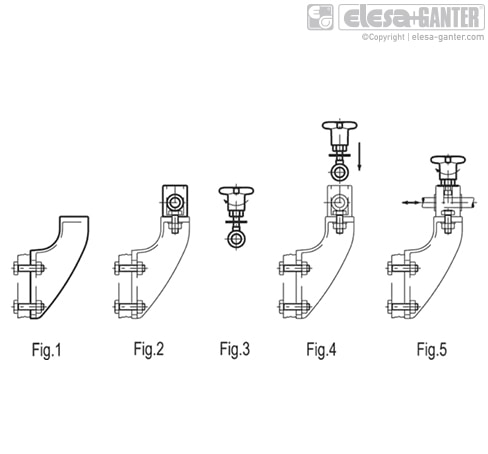

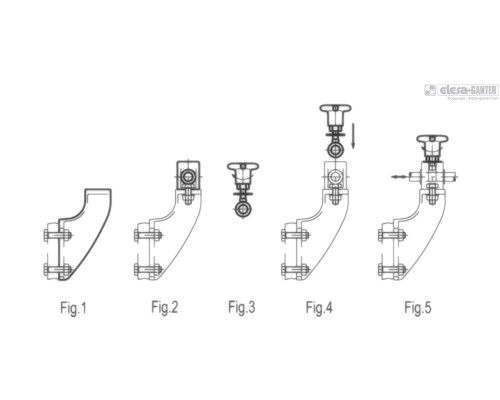

- Встановіть кронштейн напрямної (мал. 1).
- Встановіть циліндр направляючої на опорі за допомогою гвинта, гайки та шайби (рис. 2).
- Надягніть шайбу на гвинт із вушком і встановіть ручку (рис. 3).
- Вставте вушко в корпус циліндра напрямної (рис. 4).
- Вставте напрямний штифт в отвір циліндра напрямної. Встановіть його лінійне та кутове положення, а потім затисніть ручку (лінійне позиціонування) та кріпильну гайку циліндра напрямної (кутове позиціонування) (рис. 5).
