Name: M.1053
Brand: Elesa Ganter
SKU: M.1053-AN-BK
Availability: OutOfStock

Опис

F1#[N]

F1*[N]

F2#[N]

F2*[N]

f±1

Вага

Наявн.

Ціна

M.1053/30-300-AN-BK

37.5

3400

1850

4000

2500

300

8.5

17.5

262г

2 тижні

1057.50грн.

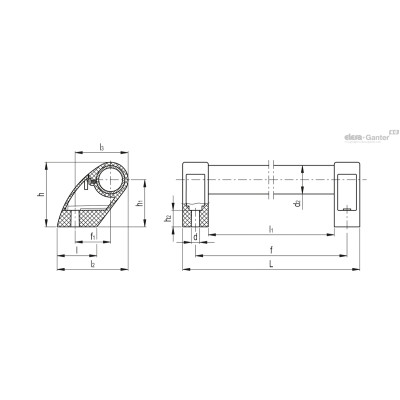

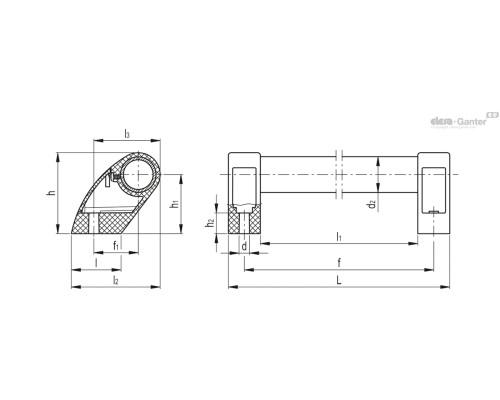

Характеристики

f1	37.5
F1#[N]	3400
F1*[N]	1850
F2#[N]	4000
F2*[N]	2500
f±1	300
l'	42
l2	75
l3	56
D	8.5
h1	50
h2	17.5
l1	273
L	327
d2	30
h	68.5

1057.50грн.

Наявн.: 2 тижні

M.1053/30-350-AN-BK

37.5

3150

1650

3300

2000

350

8.5

17.5

283г

2 тижні

1099.80грн.

Характеристики

f1	37.5
F1#[N]	3150
F1*[N]	1650
F2#[N]	3300
F2*[N]	2000
f±1	350
l'	42
l2	75
l3	56
D	8.5
h1	50
h2	17.5
l1	323
L	377
d2	30
h	68.5

1099.80грн.

Наявн.: 2 тижні

M.1053/30-400-AN-BK

37.5

2600

1450

3000

1900

400

8.5

17.5

312г

2 тижні

1138.05грн.

Характеристики

f1	37.5
F1#[N]	2600
F1*[N]	1450
F2#[N]	3000
F2*[N]	1900
f±1	400
l'	42
l2	75
l3	56
D	8.5
h1	50
h2	17.5
l1	373
L	427
d2	30
h	68.5

1138.05грн.

Наявн.: 2 тижні

M.1053/30-500-AN-BK

37.5

2000

1300

1900

1500

500

8.5

17.5

338г

2 тижні

1226.70грн.

Характеристики

f1	37.5
F1#[N]	2000
F1*[N]	1300
F2#[N]	1900
F2*[N]	1500
f±1	500
l'	42
l2	75
l3	56
D	8.5
h1	50
h2	17.5
l1	473
L	527
d2	30
h	68.5

1226.70грн.

Наявн.: 2 тижні

M.1053/30-600-AN-BK

37.5

1900

1100

1800

1200

600

8.5

17.5

397г

2 тижні

1337.85грн.

Характеристики

f1	37.5
F1#[N]	1900
F1*[N]	1100
F2#[N]	1800
F2*[N]	1200
f±1	600
l'	42
l2	75
l3	56
D	8.5
h1	50
h2	17.5
l1	573
L	627
d2	30
h	68.5

1337.85грн.

Наявн.: 2 тижні

M.1053/30-700-AN-BK

37.5

1600

1000

1500

1100

700

8.5

17.5

419г

2 тижні

1424.70грн.

Характеристики

f1	37.5
F1#[N]	1600
F1*[N]	1000
F2#[N]	1500
F2*[N]	1100
f±1	700
l'	42
l2	75
l3	56
D	8.5
h1	50
h2	17.5
l1	673
L	727
d2	30
h	68.5

1424.70грн.

Наявн.: 2 тижні

Кронштейни ручки

Технополімер на основі поліаміду (PA), армований скловолокном, матове оздоблення.

Для запобігання обертанню трубки поверніть гвинт-саморіз ø 3,9 x 6,5, розташований усередині стрижня ручки.

Заглушки

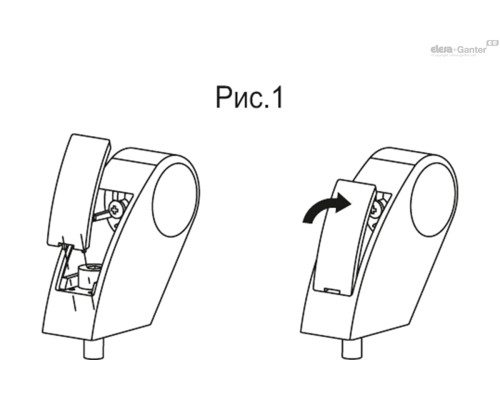

ECS.T : технополімер на основі поліаміду (PA), у кольорах, вказаних для стандартних варіантів виконання, збирання шляхом щільної посадки (рис.1). Входять до комплекту постачання, знімаються за допомогою викрутки.

Доступні також як аксесуар, що продається окремо (див. таблицю).

Монтаж

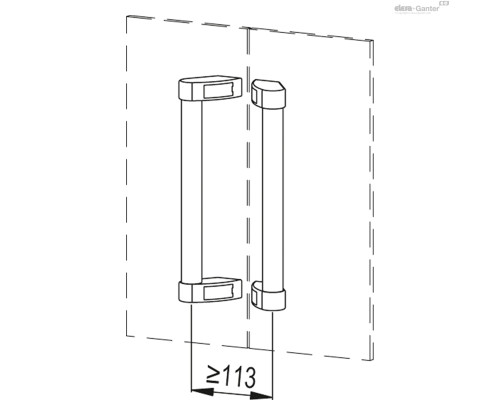

Наскрізний отвір для кріплення із зовнішнього або зворотного боку за допомогою гвинтів із циліндричною головкою із шестигранним гніздом, гвинтів із шестигранною головкою або стандартних гайок.

Стандартні виконання

M.1053-EP : алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою. Стрижні для ручки та заглушки – чорного кольору RAL 9005 (C9).

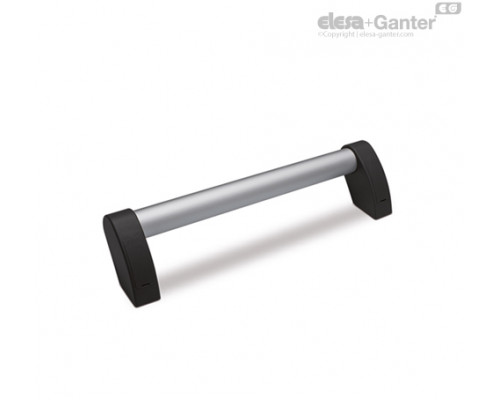

M.1053-AN-BK : анодована алюмінієва трубка, природний колір, стрижні для ручки та заглушки – чорного кольору RAL 9005 (C9).

M.1053-AN-GR : анодована алюмінієва трубка, природний колір, стрижні для ручки та заглушки – сірого кольору RAL 7031 (C31).

Технічні дані

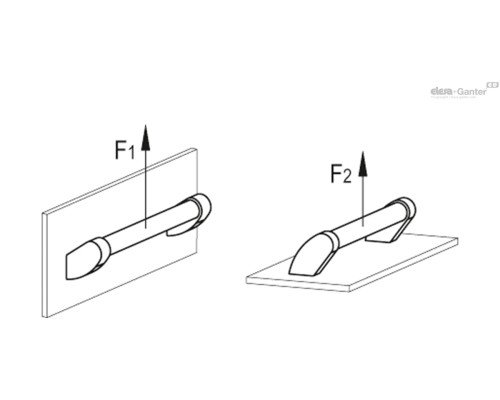

Напруга при розтягуванні: значення F, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному обладнанні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Спеціальні виконання доступні на запит

Різні варіанти довжини.

Аксесуари на запит

ESC.T : заглушки з технополімеру на основі поліаміду (PA), чорний колір (C9) RAL 9005, сірий колір (C31) RAL 7031, матова поверхня, збирання шляхом щільної посадки. Для великих об'ємів може постачатися в інших кольорах.
