Name: M.643
Brand: Elesa Ganter
SKU: M.643-FM
Availability: OutOfStock

Опис

F1[N]

F2[N]

L1[J]

L2[J]

Вага

Наявн.

Ціна

M.643 FM/100 B-5

86±0.5

3000

2200

5.4

5.5

20.5

100

8.5

41г

2 тижні

243.45грн.

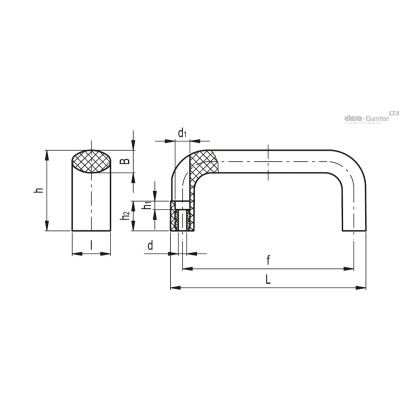

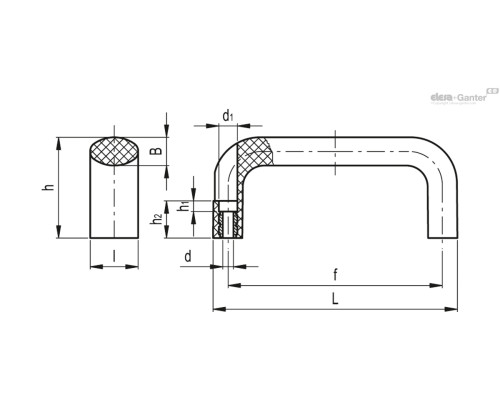

Характеристики

f	86±0.5
F1[N]	3000
F2[N]	2200
l'	23
L1[J]	11
L2[J]	9
D	5.4
h1	5.5
h2	20.5
L	100
B	14
d1	8.5
h	44

243.45грн.

Наявн.: 2 тижні

M.643 FM/140 B-6

117±0.5

2000

2800

6.4

134

10.5

62г

248.85грн.

Характеристики

f	117±0.5
F1[N]	2000
F2[N]	2800
l'	25
L1[J]	11
L2[J]	9
D	6.4
h1	6
h2	21
L	134
B	15
d1	10.5
h	49

248.85грн.

Наявн.: 39

M.643 FM/150 B-6

132±0.5

1900

6.4

8.5

23.5

148

10.5

68г

2 тижні

256.05грн.

Характеристики

f	132±0.5
F1[N]	1900
F2[N]	1900
l'	26
L1[J]	11
L2[J]	9
D	6.4
h1	8.5
h2	23.5
L	148
B	16
d1	10.5
h	53

256.05грн.

Наявн.: 2 тижні

M.643 FM/200 B-6

179±1

1900

6.4

196

10.5

97г

2 тижні

278.55грн.

Характеристики

f	179±1
F1[N]	1900
F2[N]	1900
l'	27
L1[J]	11
L2[J]	13
D	6.4
h1	6
h2	21
L	196
B	16
d1	10.5
h	57

278.55грн.

Наявн.: 2 тижні

Стандартные исполнения

Втулки из латуни, резьбовые глухие отверстия.

M.643: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

M.643R (уменьшенный вариант исполнения h = 45): технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

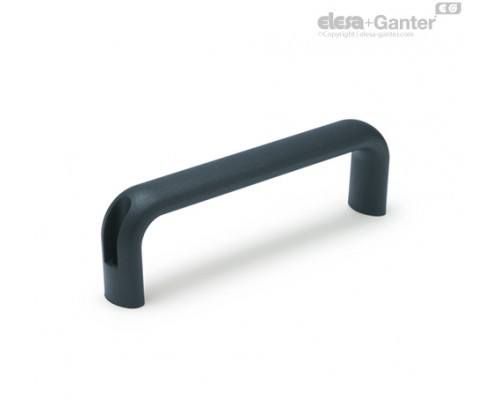

M.643-FM: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка. Втулки из латуни, сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

Технические данные

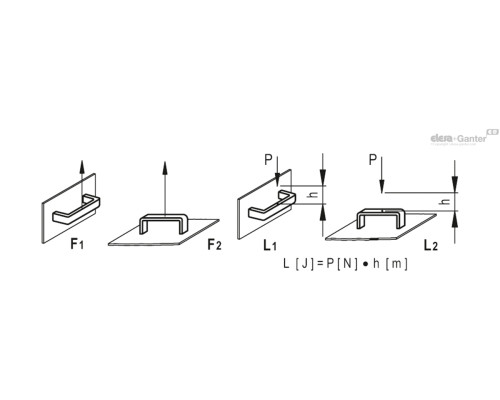

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Питань: 0

Немає запитань про цей товар.

M.643 477.38 KB

M.643-FM
