ERB-PF

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.

Стандартне виконання

Складання з частинами, що вбудовуються (див. «Інструкції з монтажу»).

Особливості та сфери застосування

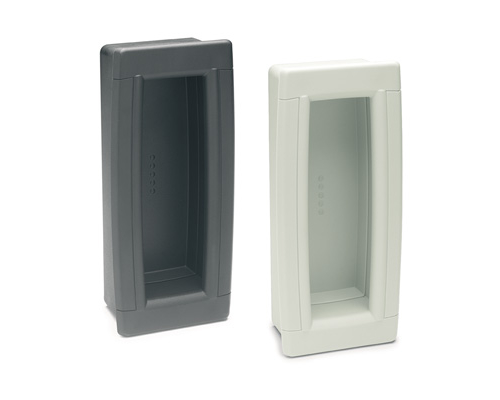

Двонаправлені ручки-купе ERB-PF підходять для відкриття та закриття розсувних дверей. Ергономічність порожнини забезпечує безпечне та зручне захоплення.

Технічні дані

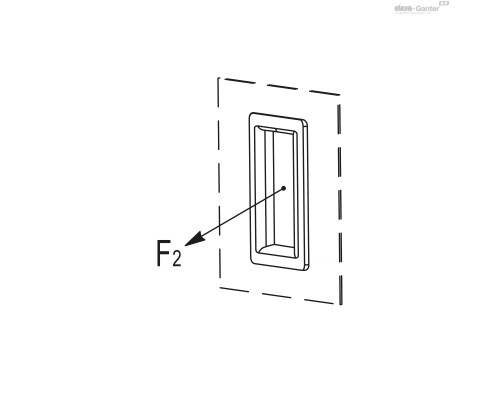

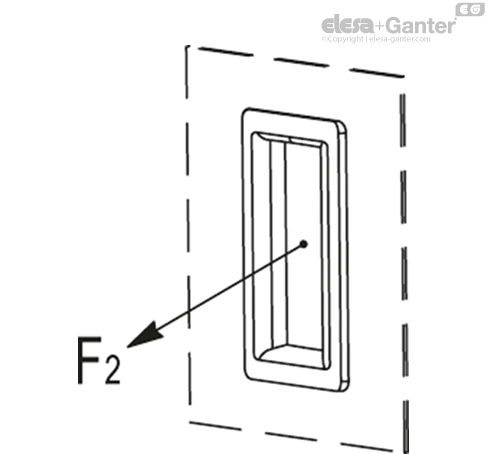

Вказані у таблиці значення опору витягуванню (F2) отримані в результаті лабораторних випробувань, проведених з рукояткою, зібраною та закріпленою на панелі товщиною 1,5 мм з метою виконання випробувань.



Інструкції з монтажу

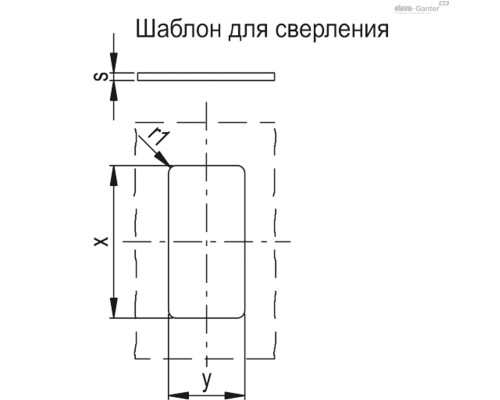

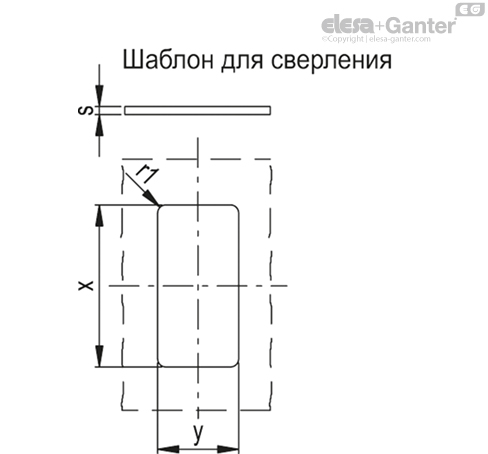

• Просвердліть корпус ручки відповідно до розмірів шаблону, вказаних у таблиці.

• Видаліть всі нерівності, що залишилися після свердління, перед встановленням ручки.

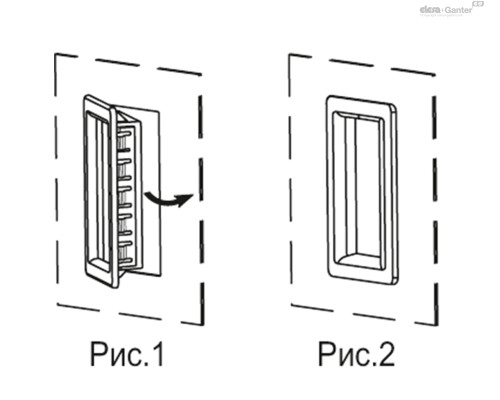

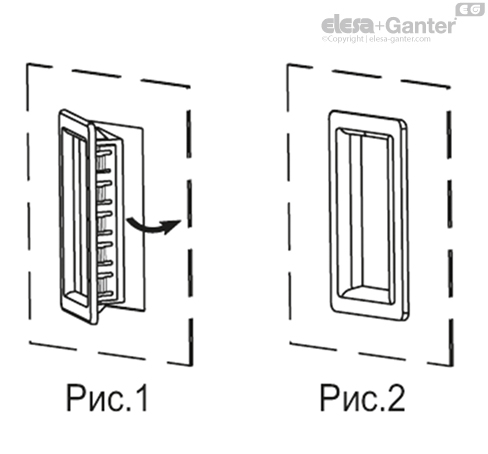

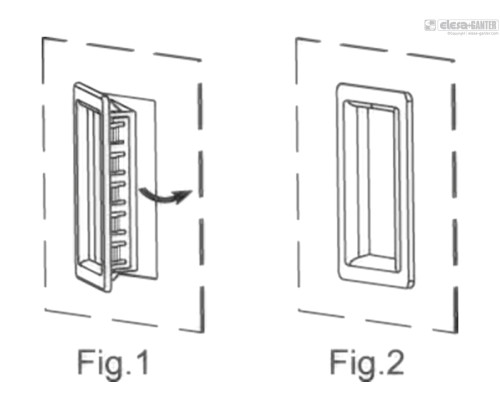

• Встановіть ручку в корпус стороною з фіксуючими зубцями (рис. 1).

• Натискайте на протилежний бік (пристосовується рифлення) до повного замикання ручки (рис. 2).





S	X	Y
0,7 - 1	105,3 +0,2	51,5 + 0,2
>1 - 1,5	105,3 +0,2	51,7 + 0,2
>1,5 - 2,2	105,3 +0,2	52,0 + 0,2
