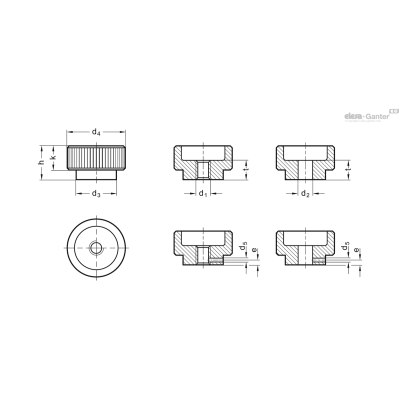

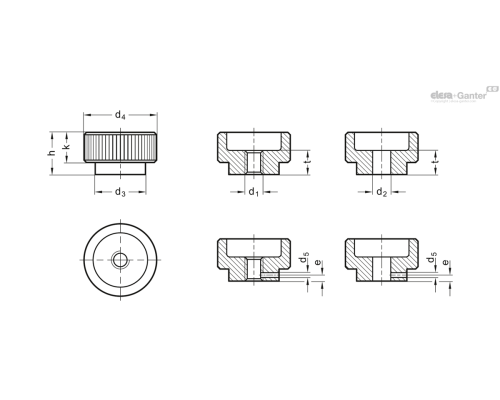

| Опис | d2 H7 | d5 H11 | e | k | L | d1 | d3 | d4 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6303-B10-A | B 10 | - | - | 14 | 12 | - | 28 | 36 | 20 | 89г | 2 тижні | 186.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B10-B | B 10 | 3 | 4 | 14 | 12 | - | 28 | 36 | 20 | 85г | 2 тижні | 234.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B12-A | B 12 | - | - | 16 | 16 | - | 32 | 40 | 24 | 124г | 2 тижні | 302.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B12-B | B 12 | 4 | 4 | 16 | 16 | - | 32 | 40 | 24 | 123г | 2 тижні | 351.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B5-A | B 5 | - | - | 8 | 7 | - | 14 | 20 | 12 | 18г | 2 тижні | 71.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B5-B | B 5 | 1.5 | 2.5 | 8 | 7 | - | 14 | 20 | 12 | 10г | 2 тижні | 119.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B6-A | B 6 | - | - | 10 | 8 | - | 16 | 24 | 14 | 29г | 2 тижні | 89.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B6-B | B 6 | 1.5 | 2.5 | 10 | 8 | - | 16 | 24 | 14 | 28г | 2 тижні | 137.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B8-A | B 8 | - | - | 12 | 10 | - | 20 | 30 | 17 | 45г | 2 тижні | 100.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-B8-B | B 8 | 2 | 3 | 12 | 10 | - | 20 | 30 | 17 | 49г | 2 тижні | 149.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M10-A | - | - | - | 14 | 12 | M10 | 28 | 36 | 20 | 85г | 2 тижні | 152.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M10-B | - | 3 | 4 | 14 | 12 | M10 | 28 | 36 | 20 | 85г | 2 тижні | 201.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M12-A | - | - | - | 16 | 16 | M12 | 32 | 40 | 24 | 131г | 2 тижні | 246.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M12-B | - | 4 | 4 | 16 | 16 | M12 | 32 | 40 | 24 | 132г | 2 тижні | 295.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M5-A | - | - | - | 8 | 7 | M5 | 14 | 20 | 12 | 15г | 2 тижні | 59.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M5-B | - | 1.5 | 2.5 | 8 | 7 | M5 | 14 | 20 | 12 | 15г | 2 тижні | 108.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M6-A | - | - | - | 10 | 8 | M6 | 16 | 24 | 14 | 27г | 2 тижні | 71.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M6-B | - | 1.5 | 2.5 | 10 | 8 | M6 | 16 | 24 | 14 | 27г | 2 тижні | 119.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M8-A | - | - | - | 12 | 10 | M8 | 20 | 30 | 17 | 48г | 2 тижні | 99.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6303-M8-B | - | 2 | 3 | 12 | 10 | M8 | 20 | 30 | 17 | 47г | 2 тижні | 148.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A без отвору під штифт
- Тип B : з отвором під штифт
Варіант виконання зі сталі
- Клас міцності на розрив 5
- чорніння
Варіант виконання з нержавіючої сталі AISI 303 NI
матове оздоблення, дробоструминна обробка
Інформація
Отвір втулки d5в гайці з накаткою DIN 6303 призначений для використання зубчастих кріпильних елементів або штифтів.
Гайки DIN 6303 з накаткою, отвором H7 та розміром M12 не вказані в офіційному стандартному переліку. Крім того, крок насічки більше, ніж у стандарті DIN, для забезпечення кращого захоплення.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
DIN 6303 292.69 KB
