DIN 71802

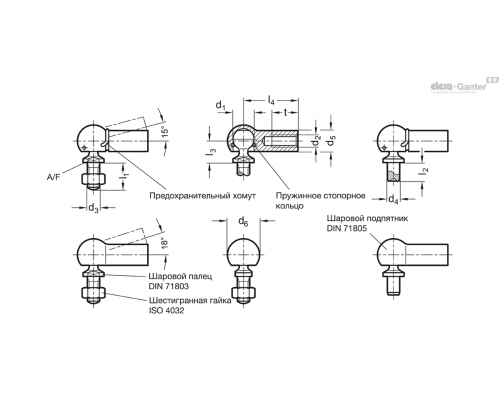

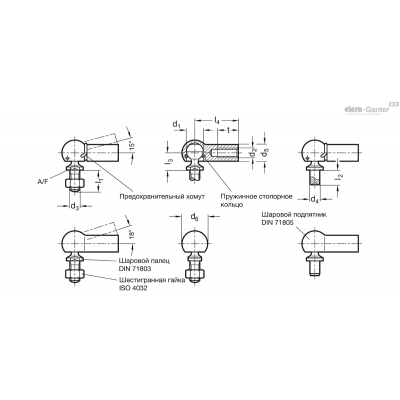

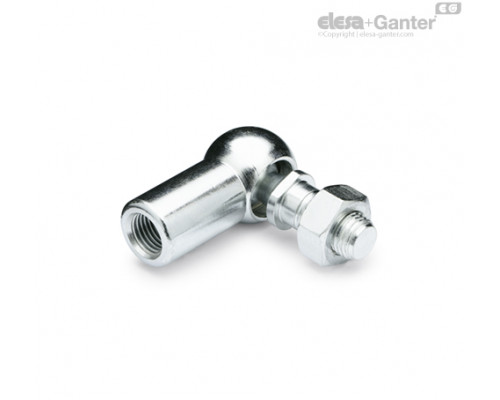

Кутові шарнірні з'єднання

Сталь

DIN 71802
DIN 71802
Опис
A/F
d1 H9/h9
d4 h11
d6
l2
l3
l4
Мін.сила відриву в Н
d5
l1
d2
d3
Вага Наявн. Ціна
DIN 71802-10-M6-CS 8 10 - 14.8 - 10.5 25 40 10 12.5 M 6 M 6 25г 2 тижні 81.45грн.
DIN 71802-10-M6L-CS 8 10 - 14.8 - 10.5 25 40 10 12.5 M 6L M 6 26г 2 тижні 89.55грн.
DIN 71802-13-M8-CS 11 13 - 19.3 - 12 30 60 13 16.5 M 8 M 8 50г 2 тижні 103.50грн.
DIN 71802-13-M8L-CS 11 13 - 19.3 - 12 30 60 13 16.5 M 8L M 8 50г 2 тижні 116.55грн.
DIN 71802-16-M10-CS 13 16 - 24 - 15 35 80 16 20 M 10 M 10 100г 2 тижні 166.05грн.
DIN 71802-16-M10L-CS 13 16 - 24 - 15 35 80 16 20 M 10L M 10 97г 2 тижні 211.95грн.
DIN 71802-16-M12-CS 13 16 - 24 - 15 35 80 16 20 M 12 M 12 102г 2 тижні 189.90грн.
DIN 71802-16-M12L-CS 13 16 - 24 - 15 35 80 16 20 M 12L M 12 102г 2 тижні 242.10грн.
DIN 71802-19-M14F-CS 16 19 - 30 - 19.5 45 100 22 28 M 14F = M 14x1.5 M 14 x 1.5 180г 2 тижні 453.15грн.
DIN 71802-19-M14FL-12-B 16 19 14 30 12 19.5 45 100 22 - M 14 FL = M 14x1.5 L - 183г 2 тижні 1272.60грн.
DIN 71802-19-M14FL-CS 16 19 - 30 - 19.5 45 100 22 28 M 14 FL = M 14x1.5 L M 14 x 1.5 220г 2 тижні 496.80грн.
DIN 71802-8-M5-7,5-BS 7 8 5 12.8 7.5 8.5 22 30 8 - M 5 - 13г 2 тижні 105.75грн.
DIN 71802-8-M5-CS 7 8 - 12.8 - 8.5 22 30 8 10 M 5 M 5 15г 2 тижні 80.55грн.
DIN 71802-8-M5L-CS 7 8 - 12.8 - 8.5 22 30 8 10 M 5L M 5 10г 2 тижні 85.50грн.
DIN 71802-10-M6-4,5-B 8 10 6 14.8 4.5 10.5 25 40 10 - M 6 - 23г 2 тижні 108.00грн.
DIN 71802-10-M6-4,5-BS 8 10 6 14.8 4.5 10.5 25 40 10 - M 6 - 22г 2 тижні 115.65грн.
DIN 71802-10-M6-8-B 8 10 6 14.8 8 10.5 25 40 10 - M 6 - 23г 2 тижні 109.35грн.
DIN 71802-10-M6L-4,5-B 8 10 6 14.8 4.5 10.5 25 40 10 - M 6L - 23г 2 тижні 114.30грн.
DIN 71802-10-M6L-4,5-BS 8 10 6 14.8 4.5 10.5 25 40 10 - M 6L - 22г 2 тижні 123.75грн.
DIN 71802-10-M6L-8-B 8 10 6 14.8 8 10.5 25 40 10 - M 6L - 22г 2 тижні 115.65грн.
DIN 71802-10-M6L-8-BS 8 10 6 14.8 8 10.5 25 40 10 - M 6L - 230г 2 тижні 153.45грн.
DIN 71802-13-M8-10-B 11 13 8 19.3 10 12 30 60 13 - M 8 - 47г 2 тижні 154.80грн.
DIN 71802-13-M8-10-BS 11 13 8 19.3 10 12 30 60 13 - M 8 - 40г 2 тижні 161.10грн.
DIN 71802-13-M8-5-B 11 13 8 19.3 5 12 30 60 13 - M 8 - 4г 2 тижні 146.25грн.
DIN 71802-13-M8-5-BS 11 13 8 19.3 5 12 30 60 13 - M 8 - 42г 2 тижні 159.75грн.
DIN 71802-13-M8L-10-B 11 13 8 19.3 10 12 30 60 13 - M 8L - 46г 2 тижні 162.90грн.
DIN 71802-13-M8L-10-BS 11 13 8 19.3 10 12 30 60 13 - M 8L - 48г 2 тижні 171.45грн.
DIN 71802-13-M8L-5-B 11 13 8 19.3 5 12 30 60 13 - M 8L - 44г 2 тижні 162.00грн.
DIN 71802-13-M8L-5-BS 11 13 8 19.3 5 12 30 60 13 - M 8L - 80г 2 тижні 175.95грн.
DIN 71802-16-M10-13-B 13 16 10 24 13 15 35 80 16 - M 10 - 89г 2 тижні 240.30грн.
DIN 71802-16-M10-13-BS 13 16 10 24 13 15 35 80 16 - M 10 - 85г 2 тижні 250.65грн.
DIN 71802-16-M10-6-B 13 16 10 24 6 15 35 80 16 - M 10 - 88г 2 тижні 239.40грн.
DIN 71802-16-M10-6-BS 13 16 10 24 6 15 35 80 16 - M 10 - 80г 2 тижні 249.75грн.
DIN 71802-16-M10L-13-B 13 16 10 24 13 15 35 80 16 - M 10L - 80г 2 тижні 256.05грн.
DIN 71802-16-M10L-13-BS 13 16 10 24 13 15 35 80 16 - M 10L - 85г 2 тижні 270.90грн.
DIN 71802-16-M10L-6-B 13 16 10 24 6 15 35 80 16 - M 10L - 81г 2 тижні 255.15грн.
DIN 71802-16-M10L-6-BS 13 16 10 24 6 15 35 80 16 - M 10L - 80г 2 тижні 267.75грн.
DIN 71802-16-M12-13-B 13 16 10 24 13 15 35 80 16 - M 12 - 80г 2 тижні 274.05грн.
DIN 71802-16-M12-13-BS 13 16 10 24 13 15 35 80 16 - M 12 - 80г 2 тижні 289.80грн.
DIN 71802-16-M12-6-B 13 16 10 24 6 15 35 80 16 - M 12 - 60г 2 тижні 268.65грн.
DIN 71802-16-M12-6-BS 13 16 10 24 6 15 35 80 16 - M 12 - 62г 2 тижні 285.75грн.
DIN 71802-16-M12L-13-B 13 16 10 24 13 15 35 80 16 - M 12L - 80г 2 тижні 295.20грн.
DIN 71802-16-M12L-13-BS 13 16 10 24 13 15 35 80 16 - M 12L - 83г 2 тижні 312.30грн.
DIN 71802-16-M12L-6-B 13 16 10 24 6 15 35 80 16 - M 12L - 60г 2 тижні 291.15грн.
DIN 71802-16-M12L-6-BS 13 16 10 24 6 15 35 80 16 - M 12L - 62г 2 тижні 310.05грн.
DIN 71802-19-M14F-12-BS 16 19 14 30 12 19.5 45 100 22 - M 14 F = M 14x1.5 - 181г 2 тижні 561.60грн.
DIN 71802-19-M14F-18-B 16 19 14 30 18 19.5 45 100 22 - M 14 F = M 14x1.5 - 190г 2 тижні 540.45грн.
DIN 71802-19-M14F-18-BS 16 19 14 30 18 19.5 45 100 22 - M 14 F = M 14x1.5 - 180г 2 тижні 551.25грн.
DIN 71802-19-M14FL-12-BS 16 19 14 30 12 19.5 45 100 22 - M 14 FL = M 14x1.5 L - 181г 2 тижні 607.05грн.
DIN 71802-19-M14FL-18-B 16 19 14 30 18 19.5 45 100 22 - M 14 FL = M 14x1.5 L - 187г 2 тижні 581.85грн.
DIN 71802-19-M14FL-18-BS 16 19 14 30 18 19.5 45 100 22 - M 14 FL = M 14x1.5 L - 189г 2 тижні 595.80грн.
DIN 71802-8-M5-4-B 7 8 5 12.8 4 8.5 22 30 8 - M 5 - 13г 2 тижні 97.65грн.
DIN 71802-8-M5-4-BS 7 8 5 12.8 4 8.5 22 30 8 - M 5 - 13г 2 тижні 104.85грн.
DIN 71802-8-M5-7,5-B 7 8 5 12.8 7.5 8.5 22 30 8 - M 5 - 14г 2 тижні 98.55грн.
DIN 71802-8-M5L-4-B 7 8 5 12.8 4 8.5 22 30 8 - M 5L - 13г 2 тижні 101.70грн.
DIN 71802-8-M5L-4-BS 7 8 5 12.8 4 8.5 22 30 8 - M 5L - 14г 2 тижні 111.15грн.
DIN 71802-8-M5L-7,5-B 7 8 5 12.8 7.5 8.5 22 30 8 - M 5L - 15г 2 тижні 103.95грн.
DIN 71802-8-M5L-7,5-BS 7 8 5 12.8 7.5 8.5 22 30 8 - M 5L - 14г 2 тижні 112.50грн.
DIN 71802-16-M12-C 13 16 - 24 - 15 35 80 16 20 M 12 M 12 100г 2 тижні 274.95грн.
DIN 71802-10-M6-8-BS 8 10 6 14.8 8 10.5 25 40 10 - M 6 - 23г 2 тижні 0.00грн.
DIN 71802-19-M14F-12-B 16 19 14 30 12 19.5 45 100 22 - M 14 F = M 14x1.5 - 200г 2 тижні 0.00грн.
DIN 71802-8-M5-C 7 8 - 12.8 - 8.5 22 30 8 10 M 5 M 5 14г 2 тижні 0.00грн.
DIN 71802-8-M5L-C 7 8 - 12.8 - 8.5 22 30 8 10 M 5L M 5 15г 2 тижні 0.00грн.
DIN 71802-10-M6-C 8 10 - 14.8 - 10.5 25 40 10 12.5 M 6 M 6 25г 2 тижні 0.00грн.
DIN 71802-10-M6L-C 8 10 - 14.8 - 10.5 25 40 10 12.5 M 6L M 6 25г 2 тижні 0.00грн.
DIN 71802-13-M8-C 11 13 - 19.3 - 12 30 60 13 16.5 M 8 M 8 49г 2 тижні 0.00грн.
DIN 71802-13-M8L-C 11 13 - 19.3 - 12 30 60 13 16.5 M 8L M 8 76г 2 тижні 0.00грн.
DIN 71802-16-M10-C 13 16 - 24 - 15 35 80 16 20 M 10 M 10 100г 2 тижні 0.00грн.
DIN 71802-16-M10L-C 13 16 - 24 - 15 35 80 16 20 M 10L M 10 95г 2 тижні 0.00грн.
DIN 71802-16-M12L-C 13 16 - 24 - 15 35 80 16 20 M 12L M 12 100г 2 тижні 0.00грн.
DIN 71802-19-M14F-C 16 19 - 30 - 19.5 45 100 22 28 M 14F = M 14x1.5 M 14 x 1.5 217г 2 тижні 0.00грн.
DIN 71802-19-M14FL-C 16 19 - 30 - 19.5 45 100 22 28 M 14 FL = M 14x1.5 L M 14 x 1.5 200г 2 тижні 0.00грн.
Характеристики

Варіант виконання зі сталі

Типи

  • Тип CS: з різьбовим кульовим пальцем, із запобіжною засувкою
  • Тип C: з різьбовим кульовим пальцем, без запобіжного засувки
  • Тип BS: із заклепувальним кульовим пальцем, із запобіжною засувкою
  • Тип B: із заклепувальним кульовим пальцем, без запобіжної засувки

Сталь

  • Клас міцності на розрив 5
  • оцинкований, безбарвна пасивація

Кулька

Сталь

  • загартований
  • кульове гніздо змащене

Варіант виконання з нержавіючої сталі

Типи

  • Тип CSN: з різьбовим кульовим пальцем, із запобіжною засувкою
  • Тип CN: з різьбовим кульовим пальцем, без запобіжної засувки

Нержавіюча сталь AISI 303

Кулька

Нержавіюча сталь

  • незагартований
  • кульове гніздо змащене
Інформація

Кутові шарнірні з'єднання DIN 71802 складаються з кульового підп'ятника DIN 71805 і кульового пальця DIN 71803.

Кут обертання для типу із запобіжною клямкою (типи CS, BS, CSN) становить 15°, без запобіжного клямка (типи C, B, CN) – 18°.

Для складання з'єднання необхідно проштовхнути кульку в пружинне кільце, яке діє як фіксатор. Силу, що утримує кульку в гнізді (див. силу відриву в таблиці вище), можна збільшити, встановивши запобіжну клямку.

Кутові шарнірні з'єднання можна захистити від попадання бруду пилозахисною кришкою GN 710 може бути додано.

Шестигранна гайка є частиною кутових шарнірних з'єднань.

За запитом
  • гладка специфікація (кульове гніздо з люфтом)
  • Кульові пальці DIN 71803
  • Кульові підп'ятники DIN 71805
Питань: 0

Немає запитань про цей товар.

DIN 71802 473.69 KB
DIN 71802
