Name: GN 3971
Brand: Elesa Ganter
SKU: GN 3971
Availability: OutOfStock

Опис

d1 j6

d3**

d5***

d6***

d7****

Вага

Наявн.

Ціна

GN 3971-18-L-6-AN

M 3

55г

2 тижні

9630.90грн.

Характеристики

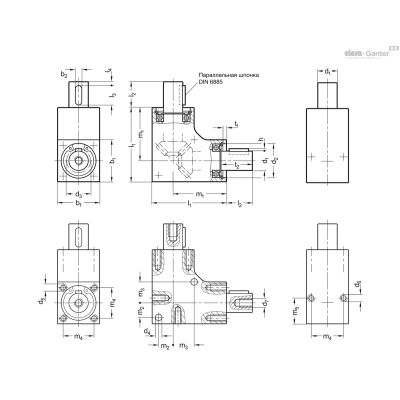

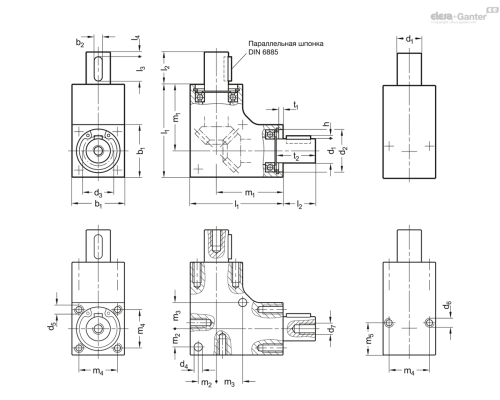

b1	18
b2	2
d1 j6	6
d3**	-
d5***	M 3
d6***	M 3
d7****	M 3
l2	12
l3	8
l4	2
m1	23
m2	6
m3	8.5
m4	13
m5	11
t1	2.1
t2	15.4
l1	32
d2	13
d4	3.1
h	0.8

9630.90грн.

Наявн.: 2 тижні

GN 3971-20-L-8-AN

9.2

M 3

80г

2 тижні

9772.65грн.

Характеристики

b1	20
b2	2
d1 j6	8
d3**	9.2
d5***	M 3
d6***	M 3
d7****	M 3
l2	12
l3	8
l4	2
m1	25
m2	7
m3	10
m4	15
m5	10
t1	1.95
t2	15.3
l1	35
d2	16
d4	3.1
h	0.8

9772.65грн.

Наявн.: 2 тижні

GN 3971-24-L-10-AN

11.8

M 4

144г

2 тижні

9670.05грн.

Характеристики

b1	24
b2	4*
d1 j6	10
d3**	11.8
d5***	M 4
d6***	M 4
d7****	M 4
l2	16
l3	12
l4	3
m1	30
m2	8
m3	12
m4	18
m5	16
t1	2
t2	18
l1	42
d2	19
d4	4.1
h	1.5

9670.05грн.

Наявн.: 2 тижні

GN 3971-26-L-12-AN

13.6

M 4

M 5

190г

2 тижні

10384.65грн.

Характеристики

b1	26
b2	4
d1 j6	12
d3**	13.6
d5***	M 4
d6***	M 4
d7****	M 5
l2	16
l3	12
l4	3
m1	33
m2	9
m3	13
m4	20
m5	16
t1	2
t2	19.5
l1	46
d2	21
d4	4.1
h	1.5

10384.65грн.

Наявн.: 2 тижні

GN 3971-30-L-12-AN

16.4

M 4

M 5

270г

2 тижні

10700.10грн.

Характеристики

b1	30
b2	4
d1 j6	12
d3**	16.4
d5***	M 4
d6***	M 4
d7****	M 5
l2	16
l3	12
l4	3
m1	38
m2	11
m3	15
m4	22
m5	16
t1	2.1
t2	18.3
l1	53
d2	24
d4	4.1
h	1.5

10700.10грн.

Наявн.: 2 тижні

GN 3971-32-L-12-AN

19.8

M 4

M 5

332г

2 тижні

11349.45грн.

Характеристики

b1	32
b2	4
d1 j6	12
d3**	19.8
d5***	M 4
d6***	M 4
d7****	M 5
l2	16
l3	12
l4	3
m1	40
m2	12
m3	17
m4	24
m5	16
t1	2.1
t2	18.3
l1	56
d2	28
d4	4.1
h	1.5

11349.45грн.

Наявн.: 2 тижні

GN 3971-35-L-12-AN

20.4

M 4

M 5

42.5

13.5

418г

2 тижні

11884.50грн.

Характеристики

b1	35
b2	4
d1 j6	12
d3**	20.4
d5***	M 4
d6***	M 4
d7****	M 5
l2	16
l3	12
l4	3
m1	42.5
m2	13.5
m3	17.5
m4	26
m5	16
t1	2.1
t2	18.3
l1	60
d2	30
d4	4.1
h	1.5

11884.50грн.

Наявн.: 2 тижні

Тип

Тип L : Кутова передача 90°

Корпус

Алюміній

Герметичне виконання для запобігання потраплянню пилу

анодовані, природний колір AN

Конічні зубчасті колеса

Гартована сталь

Шарикопідшипник

Сталь

Герметичне виконання (ущільнювальні прокладки 2RS)

Діапазон температур: від -20 до +60 °C

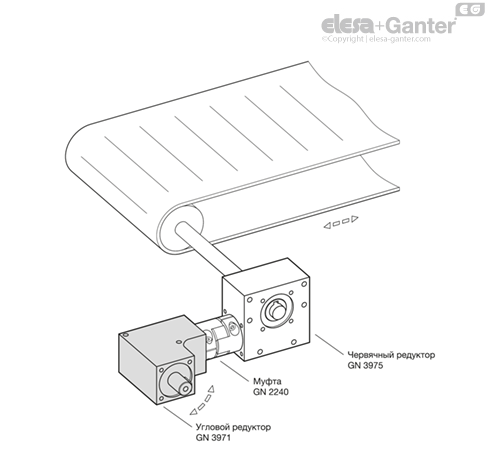

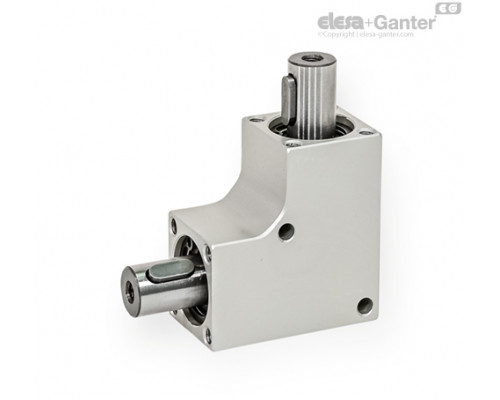

Незважаючи на свої дуже компактні розміри, кутові редуктори GN 3971 можуть передавати високий момент, що крутить. Їх можна легко використовувати для безлічі областей застосування, таких як регулювання висоти або зміна напрямку обертання валу.

Численні отвори для кріплення забезпечують простоту монтажу в будь-якій орієнтації або положенні.

Шпонковий паз DIN 6885

Основні допуски за стандартами ISO

Передавальне число i	1: 1
Окружний бічний зазор на приводному валу	3° ± 0.5°
Напрямок обертання валу	Будь-яке
Очікуваний термін служби (рекомендований)	1000 годин під повним навантаженням при частоті обертання 500 об/хв,
	за умови, що редуктор завантажений на 20% кожні 5 хвилин
	(1 хвилина роботи + 4 хвилини перерви) при температурі навколишнього середовища 20 °C
Технічне обслуговування	Постійне змащування консистентним мастилом, не вимагає обслуговування

b ₁	Макс. крутний момент у Н·м			Макс. радіальна сила в Н*	Макс. осьова сила в Н**
b ₁	при 100 хв ^-1	при 500 хв ^-1	при 1000 хв ^-1	Макс. радіальна сила в Н*	Макс. осьова сила в Н**
18	0.35	0.1	0.05	60	60
20	0.75	0.3	0.15	100	100
24	2.5	1	0.5	120	120
26	4	1.5	0.75	140	140
30	5	2	1	240	240
32	8	3	1.5	550	550
35	10	4	2	550	550

* При осьовій силі = 0

** При радіальній силі = 0

Забороняється докладати зусилля до корпусу або підшипників під час збирання. Рекомендується використовувати різьбові отвори d ₆ у валу.
