Продукція

GN 751.1

Вільчасті з'єднання

з обертовим валом

GN 751.1
GN 751.1

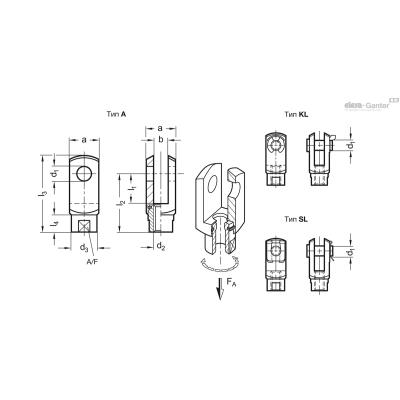

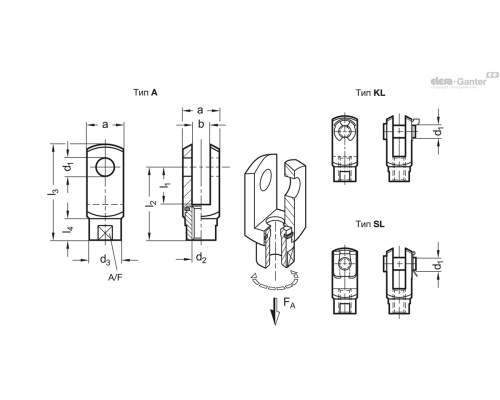

Опис
a
A/F
d1 H9/h11
l2
l3
l4
Статичне навантаження FAв Н
l1
B
d2
d3
Вага Наявн. Ціна
GN 751.1-10-20-M10-A 20 16 10 40 52 11.5 6000 20 10 M 10 18 74г 2 тижні 386.10грн.
GN 751.1-10-20-M10-KL 20 16 10 40 52 11.5 6000 20 10 M 10 18 92г 2 тижні 457.20грн.
GN 751.1-10-20-M10-SL 20 16 10 40 52 11.5 6000 20 10 M 10 18 80г 2 тижні 454.95грн.
GN 751.1-10-40-M10-A 20 16 10 60 72 11.5 6000 40 10 M 10 18 102г 2 тижні 447.75грн.
GN 751.1-10-40-M10-KL 20 16 10 60 72 11.5 6000 40 10 M 10 18 110г 2 тижні 507.60грн.
GN 751.1-10-40-M10-SL 20 16 10 60 72 11.5 14000 40 10 M 10 18 120г 2 тижні 506.70грн.
GN 751.1-12-24-M12-A 24 18 12 48 62 14 14000 24 12 M 12 20 122г 2 тижні 481.50грн.
GN 751.1-12-24-M12-KL 24 18 12 48 62 14 14000 24 12 M 12 20 12г 2 тижні 559.80грн.
GN 751.1-12-24-M12-SL 24 18 12 48 62 14 14000 24 12 M 12 20 151г 2 тижні 559.80грн.
GN 751.1-12-48-M12-A 24 18 12 72 86 14 14000 48 12 M 12 20 174г 2 тижні 693.90грн.
GN 751.1-12-48-M12-KL 24 18 12 72 86 14 14000 48 12 M 12 20 21г 2 тижні 773.10грн.
GN 751.1-12-48-M12-SL 24 18 12 72 86 14 14000 48 12 M 12 20 300г 2 тижні 773.10грн.
GN 751.1-5-10-M5-A 10 7 5 20 26 4 800 10 5 M 5 9 9г 2 тижні 294.30грн.
GN 751.1-5-10-M5-KL 10 7 5 20 26 4 800 10 5 M 5 9 12г 2 тижні 334.35грн.
GN 751.1-5-10-M5-SL 10 7 5 20 26 4 800 10 5 M 5 9 12г 2 тижні 333.45грн.
GN 751.1-5-20-M5-A 10 7 5 30 36 4 800 20 5 M 5 9 12г 2 тижні 303.75грн.
GN 751.1-5-20-M5-KL 10 7 5 30 36 4 2400 20 5 M 5 9 90г 2 тижні 342.90грн.
GN 751.1-5-20-M5-SL 10 7 5 30 36 4 2400 20 5 M 5 9 15г 2 тижні 343.80грн.
GN 751.1-6-12-M6-A 12 9 6 24 31 5.5 2400 12 6 M 6 10 15г 2 тижні 310.95грн.
GN 751.1-6-12-M6-KL 12 9 6 24 31 5.5 2400 12 6 M 6 10 14г 2 тижні 354.60грн.
GN 751.1-6-12-M6-SL 12 9 6 24 31 5.5 2400 12 6 M 6 10 20г 2 тижні 356.40грн.
GN 751.1-6-24-M6-A 12 9 6 36 43 5.5 2400 24 6 M 6 10 22г 2 тижні 310.05грн.
GN 751.1-6-24-M6-KL 12 9 6 36 43 5.5 2400 24 6 M 6 10 27г 2 тижні 354.60грн.
GN 751.1-6-24-M6-SL 12 9 6 36 43 5.5 3400 24 6 M 6 10 30г 2 тижні 354.60грн.
GN 751.1-8-16-M8-A 16 12 8 32 42 8 3400 16 8 M 8 14 38г 2 тижні 332.10грн.
GN 751.1-8-16-M8-KL 16 12 8 32 42 8 3400 16 8 M 8 14 20г 2 тижні 382.05грн.
GN 751.1-8-16-M8-SL 16 12 8 32 42 8 3400 16 8 M 8 14 49г 2 тижні 384.30грн.
GN 751.1-8-32-M8-A 16 12 8 48 58 8 3400 32 8 M 8 14 53г 2 тижні 371.25грн.
GN 751.1-8-32-M8-KL 16 12 8 48 58 8 3400 32 8 M 8 14 64г 2 тижні 418.95грн.
GN 751.1-8-32-M8-SL 16 12 8 48 58 8 6000 32 8 M 8 14 80г 2 тижні 421.20грн.
Характеристики

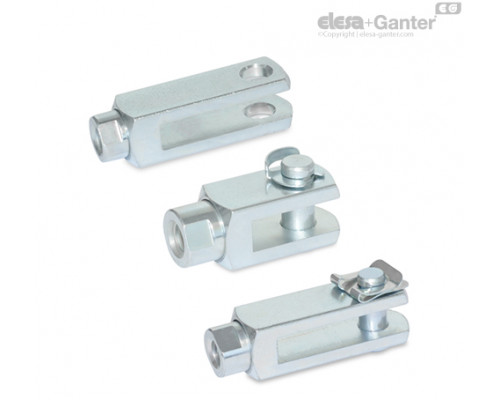

Типи

  • Тип A без штифта
  • Тип KL штифт із запобіжником валу KL
  • Тип SL штифт із запобіжником валу SL

Сталь

  • Клас міцності на розрив 5
  • гальванічно оцинкована з блакитною пасивацією

Запобіжники валу

  • Пружинна сталь
  • загартований і відпущений
  • гальванічно оцинкована з блакитною пасивацією
Інформація

Вільчасті з'єднувачі GN 751.1 мають вилчасту головку  DIN 71752 (тип A), встановлений на стрижень, що обертається, і додаткову шпильку з фіксатором (тип KL і SL), яка вставляється і виймається без використання інструментів.

Така конструкція дозволяє компенсувати радіальні навантаження, що виникають, наприклад, при використанні лебідки. .

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 751.1 239.97 KB
GN 751.1
