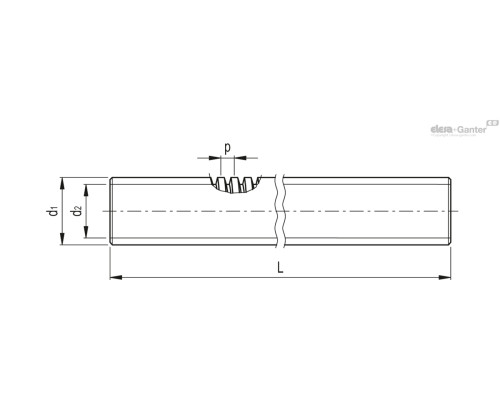

| Опис | d1 max | d1 min | d2 max | d2 min | p | Кут нахилу | L | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSL-10x2-R-1500-A | 10 | 9.8 | 7.5 | 7.2 | 2 | 3.64 | 1500 | TR 10x2 | 930г | 2 тижні | 1457.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-10x3-R-1500-A | 10 | 9.8 | 6.5 | 6.2 | 3 | 5.45 | 1500 | TR 10x3 | 930г | 2 тижні | 1654.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-12x3-R-1500-A | 12 | 11.8 | 8.5 | 7.7 | 3 | 4.55 | 1500 | TR 12x3 | 1335г | 2 тижні | 1802.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-14x3-R-1500-A | 14 | 13.8 | 10.5 | 9.7 | 3 | 3.90 | 1500 | TR 14x3 | 1815г | 2 тижні | 1814.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-14x4-R-1500-A | 14 | 13.7 | 9.5 | 9.1 | 4 | 5.20 | 1500 | TR 14x4 | 1815г | 2 тижні | 1814.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-16x2-R-1500-A | 16 | 15.8 | 12.8 | 11.8 | 2 | 2.28 | 1500 | TR 16x2 | 2370г | 2 тижні | 5939.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-16x4-R-1500-A | 16 | 15.7 | 11.5 | 10.5 | 4 | 4.55 | 1500 | TR 16x4 | 2370г | 2 тижні | 2062.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-18x4-R-1500-A | 18 | 17.7 | 13.5 | 12.5 | 4 | 4.05 | 1500 | TR 18x4 | 3000г | 2 тижні | 2808.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-20x4-R-1500-A | 20 | 19.7 | 15.5 | 14.5 | 4 | 3.64 | 1500 | TR 20x4 | 3705г | 2 тижні | 3055.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-24x5-R-1500-A | 24 | 23.7 | 18.5 | 17.3 | 5 | 3.79 | 1500 | TR 24x5 | 5325г | 2 тижні | 3760.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-26x5-R-1500-A | 26 | 25.7 | 20.5 | 19.3 | 5 | 3.50 | 1500 | TR 26x5 | 6255г | 2 тижні | 4652.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-28x5-R-1500-A | 28 | 27.7 | 22.5 | 21.3 | 5 | 3.25 | 1500 | TR 28x5 | 7275г | 2 тижні | 6145.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSL-30x6-R-1500-A | 30 | 29.6 | 23.0 | 21.6 | 6 | 3.64 | 1500 | TR 30x6 | 8325г | 2 тижні | 5897.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Стандартні виконання

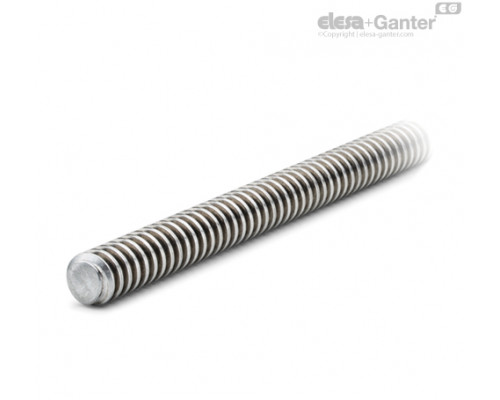

Різьбові стрижні з однозахідним трапецієподібним різьбленням, з напрямком затягування вправо.
- NSL-A : сталь.
- NSL-SST : Нержавіюча сталь AISI 304.
Загальна інформація
Особливості
Разом з гайками NSF різьбові стрижні NSL утворюють структуровану систему для перетворення обертального руху на лінійний рух.
Інші виконання
Спеціальні виконання доступні на запит
- Різьбові стрижні з різним різьбленням.
- Різьбові стрижні з різною довжиною.
- Різьбові стрижні з різних матеріалів.
- Різьбові стрижні з напрямком затягування вліво.
- Різьбові стрижні з багатозахідним різьбленням.
Питань: 0
Немає запитань про цей товар.
