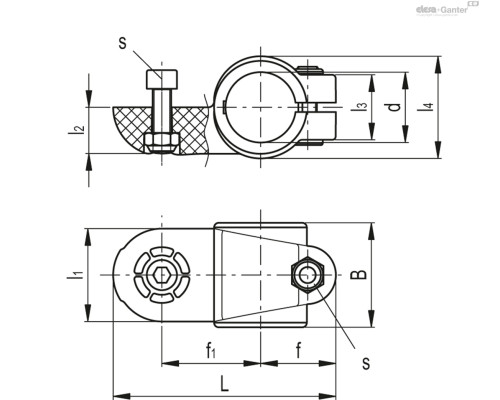

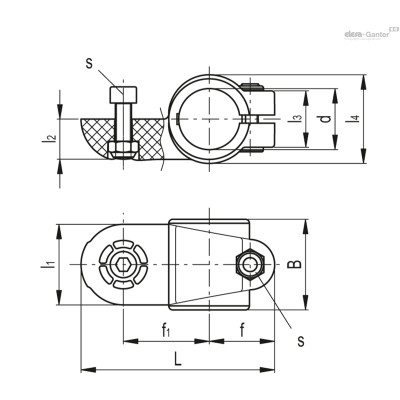

| Опис | f | f1 | F1*[N] | l2 | l3 | l4 | M1**[Nm] | M2***[Nm] | s | C#[Nm] | D | l1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCC-TP-30-S-C33 | 32.5 | 42 | 3000 | 20 | 28 | 42 | 33 | 4 | M8 | 12 | 30 | 40 | 64г | 2 тижні | 289.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCC-TP-30-S-C9 | 32.5 | 42 | 3000 | 20 | 28 | 42 | 33 | 4 | M8 | 12 | 30 | 40 | 64г | 2 тижні | 289.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCC-TP-18-S-C9 | 22 | 28.5 | 1100 | 13 | 21 | 29 | 11 | 4 | M6 | 5 | 18 | 26.5 | 41г | 2 тижні | 200.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCC-TP-18-S-C33 | 22 | 28.5 | 1100 | 13 | 21 | 29 | 11 | 4 | M6 | 5 | 18 | 26.5 | 41г | 2 тижні | 200.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

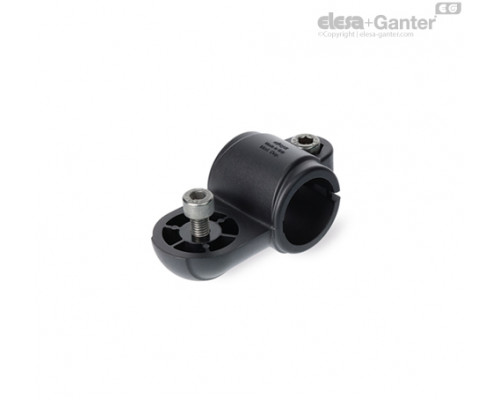

Затискач
Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення.
Гвинти та гайки
Гвинт із циліндричною головкою та шестикутним гніздом з нержавіючої сталі марки AISI 304 з протизадирним покриттям.
Контргайки із нержавіючої сталі марки AISI 304.
Комплект поставки: два гвинти та дві гайки для втулок типу TCC-TP-E та TCC-TP-S, один гвинт та одна гайка для втулки типу TCC-TP-I
Стандартні виконання
- TCC-TP-E : зовнішні зубці.
- TCC-TP-I : внутрішні зубці.
- TCC-TP-S : без зубців.
Особливості

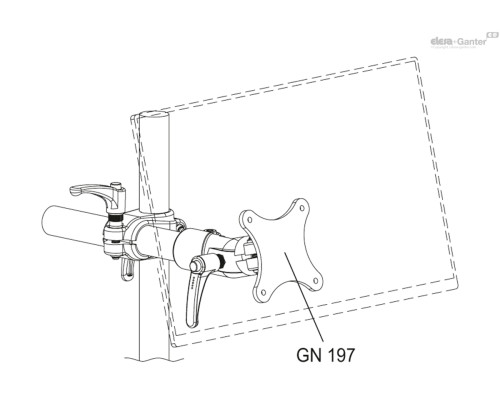

Два затискачі: один із зовнішніми зубцями і один із внутрішніми зубцями або два без зубців. Можуть бути приєднані для утворення шарнірної сполуки.
Установчий кут з'єднань, що складаються із затискачів із зовнішніми/внутрішніми зубцями (36 зубців), становить 10°.
З'єднання, що складаються із затискачів без зубців, можуть бути встановлені під будь-яким кутом.
Затискачі для трубок діаметром 30±0,2 мм.
Для під'єднання трубок меншого діаметра можна використовувати перехідну втулку TCC-A (замовляється окремо)

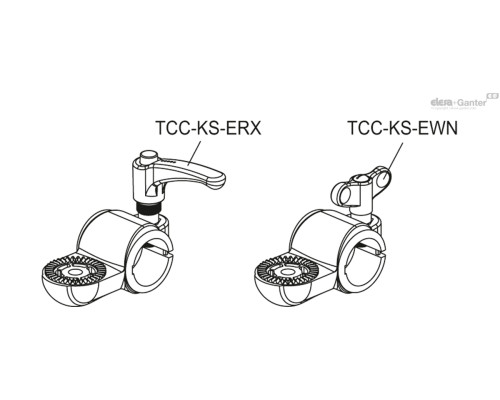

"S"-подібні ручки з накаткою можуть бути замінені комплектом TCC-KS .
Технічні дані

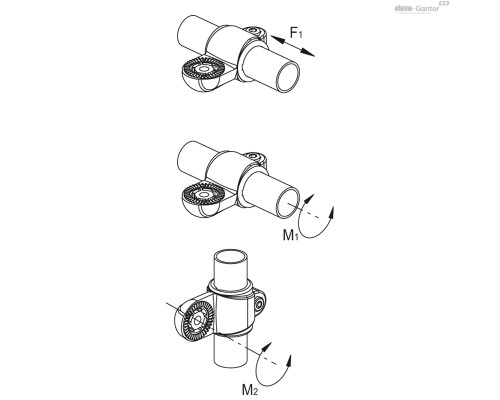

Показники опору, представлені в таблиці, були отримані в результаті лабораторних досліджень, що проводяться при температурі навколишнього середовища із затягнутими болтами з рекомендованим крутним моментом C#.
