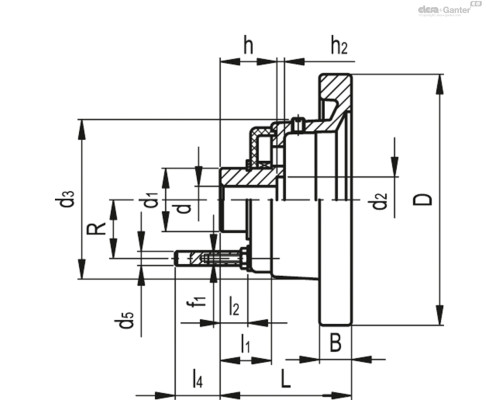

| Опис | f12 | Handwheel indicator combinations | l2 | l4 | D | d5 | dH7 | h2 | l1 | R | L | B | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

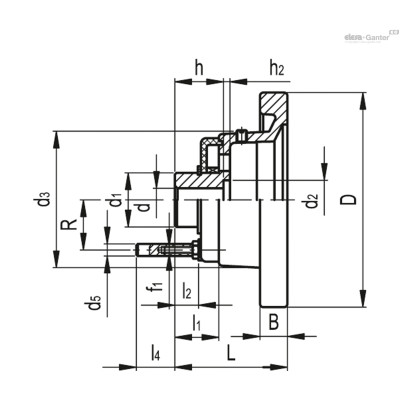

| VAD.100-PXX1 A-10 | M4 | PA01 - PA11 | 11.5 | 13.6 | 100 | 6 | 10 | 3.5 | 18.5 | 19 | 63.5 | 14 | 240г | 2 тижні | 3778.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.125-PXX2 A-12 | M4 | PA02 - PA12 - PW12 | 12 | 13.1 | 125 | 6 | 12 | 4 | 19 | 28.5 | 65.5 | 15 | 453г | 2 тижні | 4493.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.160-PXX2 A-14 | M4 | PA02 - PA12 - PW12 | 13 | 12.1 | 160 | 6 | 14 | 4 | 20 | 28.5 | 71.5 | 18 | 625г | 2 тижні | 5185.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.160-PXX5 A-14 | M4 | PA05 | 13 | 12.1 | 160 | 6 | 14 | 4 | 20 | 28.5 | 64 | 18 | 785г | 2 тижні | 5538.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.80-PXX1 A-10 | M4 | PA01 - PA11 | 11.5 | 13.6 | 80 | 6 | 10 | 3.5 | 18.5 | 19 | 55 | 13 | 175г | 2 тижні | 3489.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

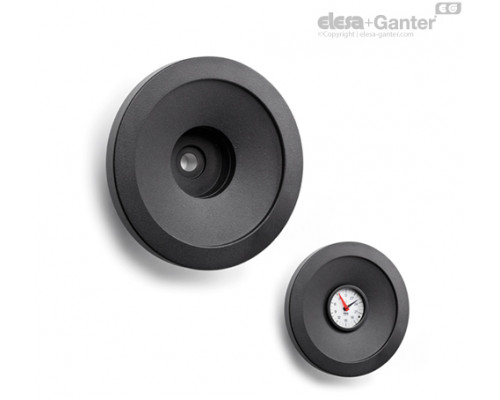

Матеріал
Алюміній, покриття з епоксидної смоли, чорний колір, матове оздоблення.
розгорнутий наскрізний отвір H7.
Ручка, що обертається (для варіантів виконання +I) I.621+x - з технополімеру на основі поліаміду (PA), чорний колір, матове оздоблення.
- VAD-GXX: для гравітаційних індикаторів без ручки.
- VAD-GXX+I: для гравітаційних індикаторів з ручкою.
- VAD-PXX: для індикаторів із жорстким приводом, без ручки.
- VAD-PXX+I: для індикаторів із жорстким приводом, з ручкою.
Задній фланець із внутрішнім лобовим зубчастим колесом із технополімеру на основі ацетальної смоли (POM). Гвинт із сталі з чорною оксидною плівкою та анкерний штифт.
Вибір індикаторів (замовляється окремо)
Для вибору індикатора ознайомтеся з нижченаведеною таблицею щодо можливостей монтажу з індикаторами.
Дивіться також " Інструкції з монтажу " для гравітаційних індикаторів G. для індикаторів із жорстким приводом P..
