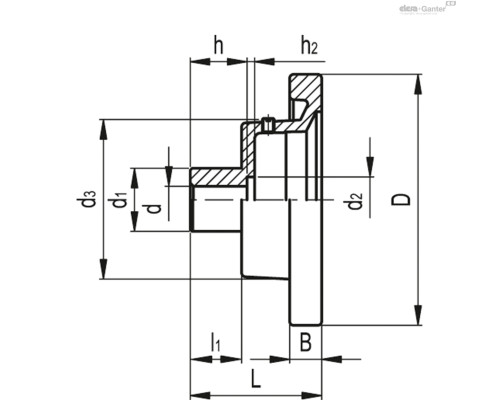

| Опис | Handwheel indicator combinations | D | dH7 | h2 | l1 | L | B | d1 | d2 | d3 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

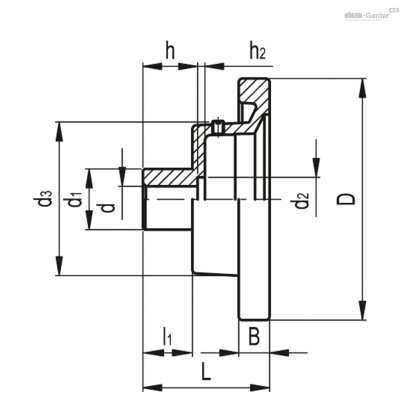

| VAD.100-GXX1 A-10 | GA01 - GA11 | 100 | 10 | 3.5 | 17.5 | 58 | 14 | 28 | 20.5 | 56 | 17 | 243г | 2 тижні | 1756.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.125-GXX2 A-12 | GA02 - GA12 - GW12 | 125 | 12 | 4 | 18 | 61 | 15 | 31 | 25.5 | 76 | 18 | 386г | 2 тижні | 2264.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.160-GXX2 A-14 | GA02 - GA12 - GW12 | 160 | 14 | 4 | 19 | 68 | 18 | 36 | 29 | 78 | 20 | 659г | 2 тижні | 2874.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.160-GXX5 A-14 | GA05 | 160 | 14 | 4 | 20 | 64 | 18 | 36 | 25.5 | 120 | 23.5 | 767г | 2 тижні | 5289.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.200-GXX2 A-18 | GA02 - GA12 - GW12 | 200 | 18 | 4.5 | 21 | 75 | 20.5 | 42 | 33 | 79 | 24 | 1040г | 2 тижні | 4052.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.250-GXX2 A-22 | GA02 - GA12 - GW12 | 250 | 22 | 4.5 | 24.5 | 81.5 | 23 | 48 | 37 | 80 | 28 | 1550г | 2 тижні | 5425.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VAD.80-GXX1 A-10 | GA01 - GA11 | 80 | 10 | 3.5 | 15.5 | 48 | 13 | 26 | 20.5 | 56 | 16 | 175г | 2 тижні | 1564.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

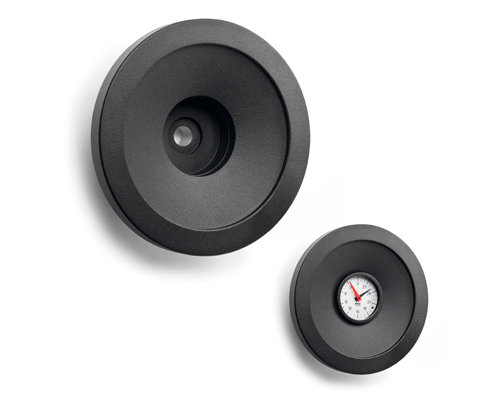

Матеріал
Алюміній, покриття з епоксидної смоли, чорний колір, матове оздоблення.
розгорнутий наскрізний отвір H7.
Ручка, що обертається (для варіантів виконання +I) I.621+x - з технополімеру на основі поліаміду (PA), чорний колір, матове оздоблення.
- VAD-GXX: для гравітаційних індикаторів без ручки.
- VAD-GXX+I: для гравітаційних індикаторів з ручкою.
- VAD-PXX: для індикаторів із жорстким приводом, без ручки.
- VAD-PXX+I: для індикаторів із жорстким приводом, з ручкою.
Задній фланець із внутрішнім лобовим зубчастим колесом із технополімеру на основі ацетальної смоли (POM). Гвинт із сталі з чорною оксидною плівкою та анкерний штифт.
Вибір індикаторів (замовляється окремо)
Для вибору індикатора ознайомтеся з нижченаведеною таблицею щодо можливостей монтажу з індикаторами.
Дивіться також " Інструкції з монтажу " для гравітаційних індикаторів G. для індикаторів із жорстким приводом P..
