Продукція

CHG.

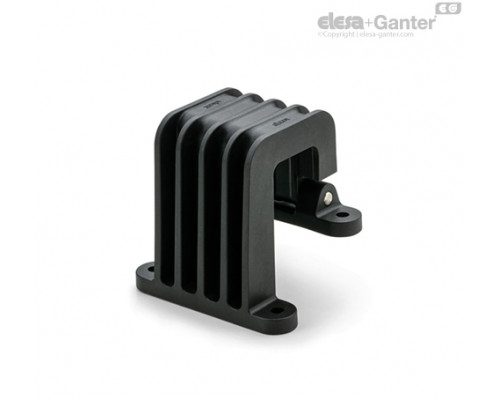

Прихована петля

СУПЕР-технополімер

CHG. CHG.
CHG. CHG.
Опис

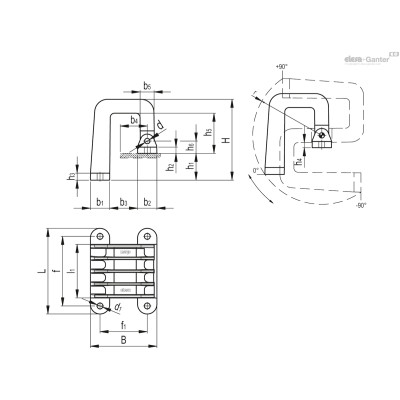

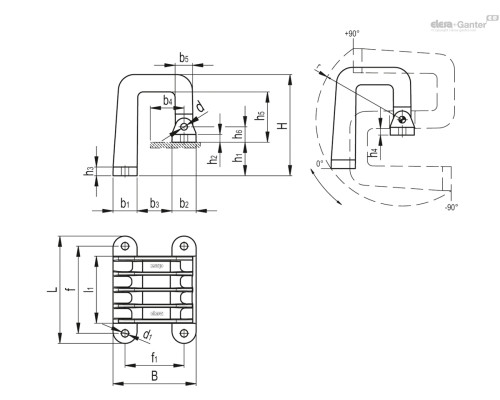

b1
b2
b3
b4
b5
f1±0.4
f±0.4
h4
h5
h6
C#[Nm]
D
Вага Наявн. Ціна
CHG.80 CH-5 18 18 26 24 13 44 65 4 38 12 5 6 105г 2 тижні 554.40грн.
Основні характеристики

Матеріал

СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.

Штифт, що обертається

Нержавіюча сталь AISI 304

Стандартні виконання

Наскрізні отвори для монтажу з використанням шпильок із гайками або циліндричних болтів із шайбою UNI 6592.

Характеристики

Особливості та сфери застосування

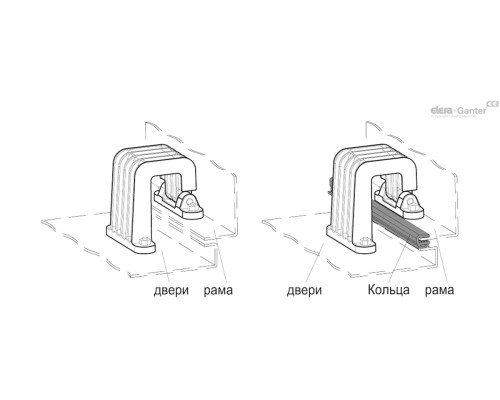

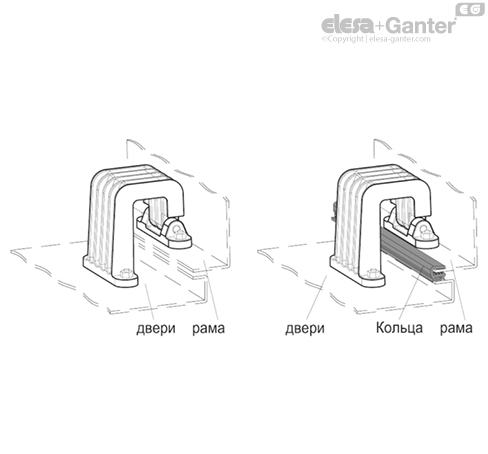

Петля, що підлягає використанню з дверима та рамами коробкоподібних конструкцій із складеного листового металу.

Для дверей та рам можуть застосовуватися кільця для запобігання попаданню пилу та сторонніх предметів.

Кут повороту (приблизне значення)

Макс. 180 ° (-90 ° і +90 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.



Випробування на міцність
ОСЬОВА НАПРУГА (0°)ОСЬОВНА НАПРУГА (-90°)ОСЬОВНА НАПРУГА (+90°)РАДІАЛЬНА НАПРУГА (0°)РАДІАЛЬНА НАПРУГА (-90°)РАДІАЛЬНА НАПРУГА (+90°)
____logo__CHG_S_AXIAL_0______logo__CHG_S_AXIAL_m90______logo__CHG_S_AXIAL_p90______logo__CHG_S_RADIAL_0______logo__CHG_S_RADIAL_m90______logo__CHG_S_RADIAL_p90__
Максимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]
390135037511103101340370117039013304901280

Максимальними робочими навантаженнями є навантаження, що призводять до деформації однієї петлі на 2 мм.

Питань: 0

Немає запитань про цей товар.

CHG. 578.99 KB
CHG.
