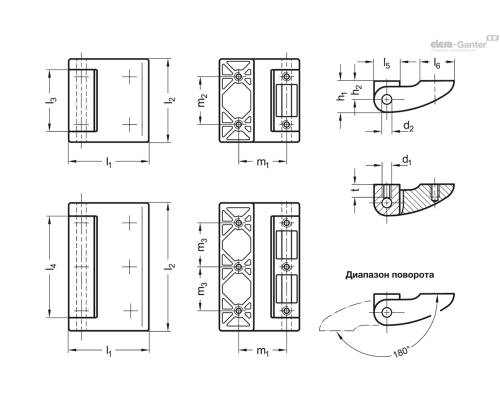

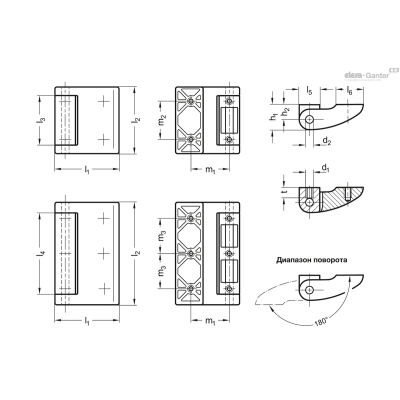

| Опис | l2 | l3 | l4 | l5 | l6 | m1 | m2 | m3 | h1 | h2 | l1 | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 138-ZD-40-42-A-SR | 42 | 34 | - | 12 | 18 | 25 | 25 | - | 15 | 9 | 40 | M 5 | 73г | 2 тижні | 385.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-40-42-A-SW | 42 | 34 | - | 12 | 18 | 25 | 25 | - | 15 | 9 | 40 | M 5 | 72г | 2 тижні | 385.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-40-65-A-SR | 65 | - | 54 | 12 | 18 | 25 | - | 22.5 | 15 | 9 | 40 | M 5 | 112г | 2 тижні | 451.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-40-65-A-SW | 65 | - | 54 | 12 | 18 | 25 | - | 22.5 | 15 | 9 | 40 | M 5 | 112г | 2 тижні | 451.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-50-52-A-SR | 52 | 39 | - | 16 | 21 | 30 | 30 | - | 19.5 | 11.5 | 50 | M 6 | 129г | 2 тижні | 467.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-50-52-A-SW | 52 | 39 | - | 16 | 21 | 30 | 30 | - | 19.5 | 11.5 | 50 | M 6 | 129г | 2 тижні | 467.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-50-80-A-SR | 80 | - | 64 | 16 | 21 | 30 | - | 27.5 | 19.5 | 11.5 | 50 | M 6 | 211г | 2 тижні | 572.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-50-80-A-SW | 80 | - | 64 | 16 | 21 | 30 | - | 27.5 | 19.5 | 11.5 | 50 | M 6 | 211г | 2 тижні | 572.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-60-62-A-SR | 62 | 47 | - | 20 | 24 | 36 | 36 | - | 23.5 | 13.5 | 60 | M 6 | 238г | 2 тижні | 652.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-60-62-A-SW | 62 | 47 | - | 20 | 24 | 36 | 36 | - | 23.5 | 13.5 | 60 | M 6 | 238г | 2 тижні | 652.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-60-95-A-SR | 95 | - | 77 | 20 | 24 | 36 | - | 33 | 23.5 | 13.5 | 60 | M 6 | 351г | 2 тижні | 922.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-60-95-A-SW | 95 | - | 77 | 20 | 24 | 36 | - | 33 | 23.5 | 13.5 | 60 | M 6 | 351г | 2 тижні | 922.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-80-125-A-SR | 125 | - | 104 | 24 | 32 | 50 | - | 45 | 29 | 17 | 80 | M 8 | 742г | 2 тижні | 1581.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-80-125-A-SW | 125 | - | 104 | 24 | 32 | 50 | - | 45 | 29 | 17 | 80 | M 8 | 742г | 2 тижні | 1581.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-80-82-A-SR | 82 | 64 | - | 24 | 32 | 50 | 50 | - | 29 | 17 | 80 | M 8 | 505г | 2 тижні | 1199.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 138-ZD-80-82-A-SW | 82 | 64 | - | 24 | 32 | 50 | 50 | - | 29 | 17 | 80 | M 8 | 505г | 2 тижні | 1199.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Тип
- Тип A з різьбовими глухими отворами
Цинк, лиття під тиском ZD
з пластиковим покриттям

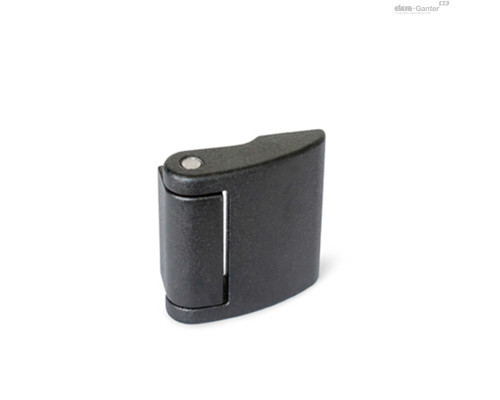

чорний колір, RAL 9005, текстурована обробка SW
сріблястий колір, RAL 9006, текстурована обробка SR
Штифт
Нержавіюча сталь AISI 303
Інформація
Завдяки привабливому дизайну петлі GN 138 підходять для використання на підприємствах та устаткуванні , де важливий добре продуманий та стильний зовнішній вигляд.
Виключаючий несанкціонований доступ, прихований монтаж зі зворотного боку забезпечує особливий зовнішній вигляд петлі.
Відстань між кріпильними отворами m1і m2короткого варіанта виконання відповідають типовим петлям , представлених на ринку, що дозволяє використовувати їх як запасні петель.
Питань: 0
Немає запитань про цей товар.
GN 138 218.8 KB
