Name: GN 2370
Brand: Elesa Ganter
SKU: GN 2370
Availability: OutOfStock

Опис

Підходить для петель з відстанню між отворами m2

Вага

Наявн.

Ціна

GN 2370-NI-30-1,5-MT

10.8

1.5

GN 237 , GN 237.1

4г

2 тижні

32.85грн.

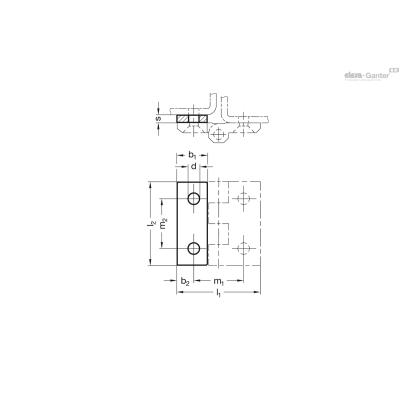

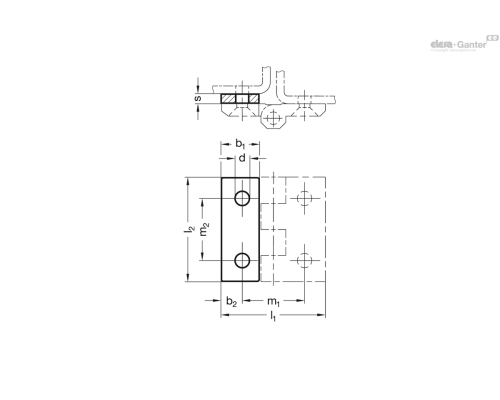

Характеристики

b1	10.8
b2	6
l2	30
m1	18
m2	18
s	1.5
Підходить для петель з відстанню між отворами m2	GN 237 , GN 237.1
D	4
l1	30

32.85грн.

Наявн.: 2 тижні

GN 2370-NI-30-1-MT

10.8

GN 237 , GN 237.1

3г

2 тижні

35.10грн.

Характеристики

b1	10.8
b2	6
l2	30
m1	18
m2	18
s	1
Підходить для петель з відстанню між отворами m2	GN 237 , GN 237.1
D	4
l1	30

35.10грн.

Наявн.: 2 тижні

GN 2370-NI-30-3-MT

10.8

GN 237 , GN 237.1

7г

2 тижні

62.55грн.

Характеристики

b1	10.8
b2	6
l2	30
m1	18
m2	18
s	3
Підходить для петель з відстанню між отворами m2	GN 237 , GN 237.1
D	4
l1	30

62.55грн.

Наявн.: 2 тижні

GN 2370-NI-30-5-MT

10.8

GN 237 , GN 237.1

11г

2 тижні

102.60грн.

Характеристики

b1	10.8
b2	6
l2	30
m1	18
m2	18
s	5
Підходить для петель з відстанню між отворами m2	GN 237 , GN 237.1
D	4
l1	30

102.60грн.

Наявн.: 2 тижні

GN 2370-NI-40-1,5-MT

14.5

7.5

1.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1

7г

2 тижні

47.70грн.

Характеристики

b1	14.5
b2	7.5
l2	40
m1	25
m2	25
s	1.5
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1
D	5
l1	40

47.70грн.

Наявн.: 2 тижні

GN 2370-NI-40-1-MT

14.5

7.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1

5г

2 тижні

37.35грн.

Характеристики

b1	14.5
b2	7.5
l2	40
m1	25
m2	25
s	1
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1
D	5
l1	40

37.35грн.

Наявн.: 2 тижні

GN 2370-NI-40-3-MT

14.5

7.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1

13г

2 тижні

74.25грн.

Характеристики

b1	14.5
b2	7.5
l2	40
m1	25
m2	25
s	3
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1
D	5
l1	40

74.25грн.

Наявн.: 2 тижні

GN 2370-NI-40-5-MT

14.5

7.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1

21г

2 тижні

125.10грн.

Характеристики

b1	14.5
b2	7.5
l2	40
m1	25
m2	25
s	5
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1
D	5
l1	40

125.10грн.

Наявн.: 2 тижні

GN 2370-NI-50-1,5-MT

1.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)

10г

2 тижні

50.85грн.

Характеристики

b1	18
b2	10
l2	50
m1	30
m2	30
s	1.5
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)
D	6
l1	50

50.85грн.

Наявн.: 2 тижні

GN 2370-NI-50-1-MT

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)

7г

2 тижні

45.90грн.

Характеристики

b1	18
b2	10
l2	50
m1	30
m2	30
s	1
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)
D	6
l1	50

45.90грн.

Наявн.: 2 тижні

GN 2370-NI-50-3-MT

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)

20г

2 тижні

94.50грн.

Характеристики

b1	18
b2	10
l2	50
m1	30
m2	30
s	3
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)
D	6
l1	50

94.50грн.

Наявн.: 2 тижні

GN 2370-NI-50-5-MT

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)

31г

2 тижні

138.60грн.

Характеристики

b1	18
b2	10
l2	50
m1	30
m2	30
s	5
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A)
D	6
l1	50

138.60грн.

Наявн.: 2 тижні

GN 2370-NI-60-1,5-MT

21.5

12.5

1.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4

14г

2 тижні

50.85грн.

Характеристики

b1	21.5
b2	12.5
l2	60
m1	36
m2	36
s	1.5
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4
D	8
l1	60

50.85грн.

Наявн.: 2 тижні

GN 2370-NI-60-1-MT

21.5

12.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4

9г

2 тижні

53.10грн.

Характеристики

b1	21.5
b2	12.5
l2	60
m1	36
m2	36
s	1
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4
D	8
l1	60

53.10грн.

Наявн.: 2 тижні

GN 2370-NI-60-3-MT

21.5

12.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4

28г

2 тижні

96.30грн.

Характеристики

b1	21.5
b2	12.5
l2	60
m1	36
m2	36
s	3
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4
D	8
l1	60

96.30грн.

Наявн.: 2 тижні

GN 2370-NI-60-5-MT

21.5

12.5

GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4

44г

2 тижні

157.95грн.

Характеристики

b1	21.5
b2	12.5
l2	60
m1	36
m2	36
s	5
Підходить для петель з відстанню між отворами m2	GN 235 , GN 337 , CFMY. , GN 437 , GN 7231 , GN 7233 , GN 7237 , GN 237 , GN 237.1 , GN 237.3 (A) , GN 437.1 , GN 437.2 , GN 437.3 , GN 437.4
D	8
l1	60

157.95грн.

Наявн.: 2 тижні

Нержавіюча сталь AISI 304 NI

матове оздоблення, шліфування MT

Допуски на закруглення, різниця в товщині листового металу або нашарування можуть означати те, що монтажні поверхні петель не мають необхідної роздільної відстані по відношенню до рами та дверей.

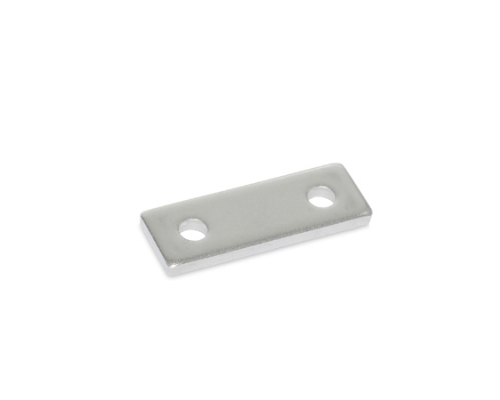

Роздільні пластинки з нержавіючої сталі GN 2370 розроблені як додаткове приладдя для петель різних серій, а їх розміри дозволяють використовувати їх як прокладки окремо або в поєднаннях для забезпечення необхідного положення або компенсації висоти.

Характеристики нержавіючої сталі

компенсація Висота	Товщина плити s
1	1
1.5	1.5
2	1+1
2.5	1+1.5
3	3
4	3+1
4.5	3+1.5
5	5
6	3+3
6.5	5+1.5
8	5+3
10	5 + 5

У таблиці передбачено ряд можливих компенсацій висот, які можуть бути виконані шляхом регулювання з використанням однієї або двох розділових пластин.
