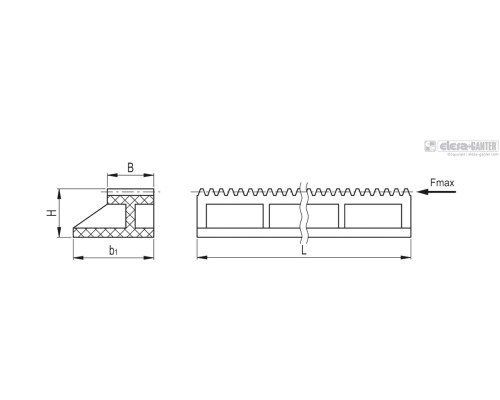

| Опис | b1 | Fмакс[Н] | Модуль M | L | B | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

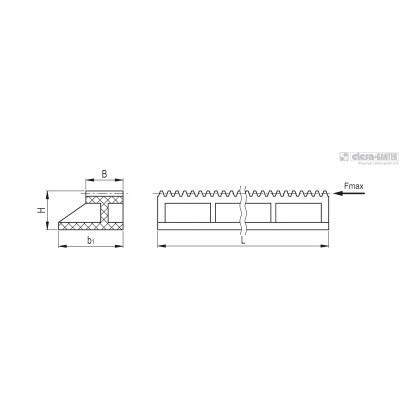

| ZCR-1.0-150-PL | 25.5 | 372 | 1.0 | 151 | 15 | 15.5 | 36г | 2 тижні | 268.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZCR-1.0-250-PL | 25.5 | 372 | 1.0 | 248 | 15 | 15.5 | 58г | 2 тижні | 349.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сірий колір.
Стандартні виконання
- ZCR : зубчасті рейки квадратного перерізу.
- ZCR-A : зубчасті рейки квадратного перерізу зі сталевим осердям.

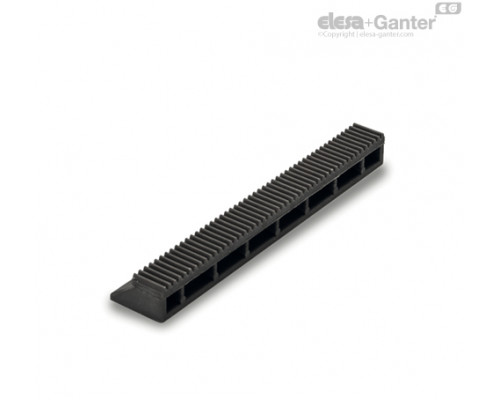

- ZCR-PL : зубчасті рейки з монтажним кронштейном для встановлення в площині паралельно до зубів.
- ZCR-PD : зубчасті рейки з монтажним кронштейном для встановлення в площині перпендикулярно до зубів.
- ZCR-T : T-подібні зубчасті рейки.
Загальна інформація
Особливості
Значення навантаження, вказані в таблицях, визначають максимальне навантаження, що додається на один зуб.
Поєднання двох і більше зубчастих рейок можливе лише для рейок типу ZCR-A з модулем 1,0 – 1,5 – 2,0 – 4,0.
Технічні дані
Див: Елементи передачі - .
Інші виконання
Спеціальні виконання доступні на запит
Спеціальна довжина на запит. При поєднанні рейок спеціальної довжини зачеплення не забезпечується.
Питань: 0
Немає запитань про цей товар.
ZCR 532.3 KB
