Продукція

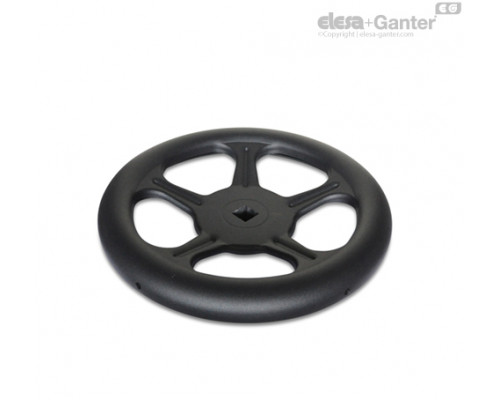

GN 228

Маховики

без ручки

GN 228
GN 228

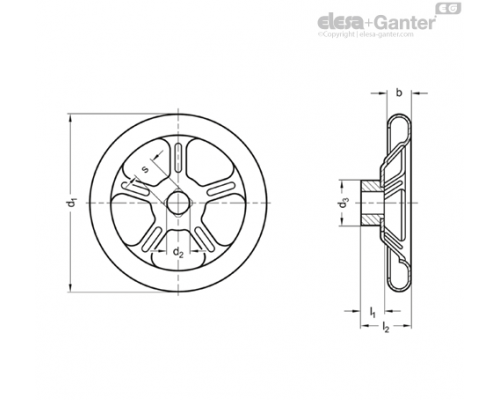

Опис
d2 H9
l2 ≈
s H11
Кількість спиць
Товщина
l1
B
d1
d3
Вага Наявн. Ціна

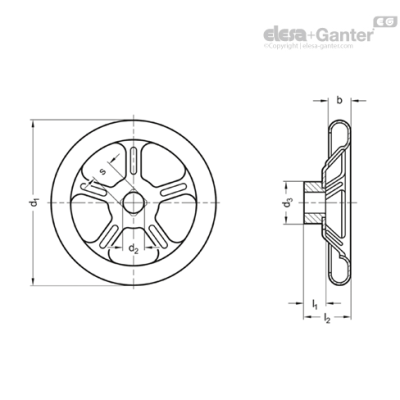

GN 228-A4-125-B11-A-GS 11 29 - 3 1.5 18 30 125 30 287г 2 тижні 2219.85грн.
GN 228-A4-125-K11-A-GS 11 29 - 3 1.5 18 30 125 30 287г 2 тижні 2389.05грн.
GN 228-A4-125-V11-A-GS - 29 V 11 3 1.5 18 30 125 30 287г 2 тижні 2389.05грн.
GN 228-A4-160-B12-A-GS 12 37 - 4 1.5 20 30 160 30 433г 2 тижні 2784.60грн.
GN 228-A4-160-K12-A-GS 12 37 - 4 1.5 20 30 160 30 433г 2 тижні 2953.80грн.
GN 228-A4-160-V12-A-GS - 37 V 12 4 1.5 20 30 160 30 433г 2 тижні 2953.80грн.
GN 228-A4-200-B14-A-GS 14 46 - 4 2.5 24 40 200 40 740г 2 тижні 4506.30грн.
GN 228-A4-200-K14-A-GS 14 46 - 4 2.5 24 40 200 40 799г 2 тижні 4675.50грн.
GN 228-A4-200-V14-A-GS - 46 V 14 4 2.5 24 40 200 40 799г 2 тижні 4675.50грн.
GN 228-A4-250-B17-A-GS 17 52 - 5 2.5 28 45 250 45 1536г 2 тижні 7423.65грн.
GN 228-A4-250-K17-A-GS 17 52 - 5 2.5 28 45 250 45 1535г 2 тижні 7592.85грн.
GN 228-A4-250-V17-A-GS - 52 V 17 5 2.5 28 45 250 45 1535г 2 тижні 7592.85грн.
GN 228-A4-315-B19-A-GS 19 64 - 5 2.5 33 55 315 55 2426г 2 тижні 10764.45грн.
GN 228-A4-315-K19-A-GS 19 64 - 5 2.5 33 55 315 55 2425г 2 тижні 10933.65грн.
GN 228-A4-315-V19-A-GS - 64 V 19 5 2.5 33 55 315 55 2425г 2 тижні 10933.65грн.
GN 228-A4-400-B24-A-GS 24 82 - 5 3 38 65 400 65 4231г 2 тижні 17917.65грн.
GN 228-A4-400-K24-A-GS 24 82 - 5 3 38 65 400 65 4230г 2 тижні 18086.85грн.
GN 228-A4-400-V24-A-GS - 82 V 24 5 3 38 65 400 65 4230г 2 тижні 18086.85грн.
GN 228-ST-125-B11-A-SW 11 29 - 3 1.5 18 18 125 30 287г 2 тижні 491.85грн.
GN 228-ST-125-K11-A-SW 11 29 - 3 1.5 18 18 125 30 287г 2 тижні 661.05грн.
GN 228-ST-125-V11-A-SW - 29 V 11 3 1.5 18 18 125 30 287г 2 тижні 661.05грн.
GN 228-ST-160-B12-A-SW 12 37 - 4 1.5 20 22 160 30 433г 2 тижні 636.75грн.
GN 228-ST-160-K12-A-SW 12 37 - 4 1.5 20 22 160 30 433г 2 тижні 805.95грн.
GN 228-ST-160-V12-A-SW - 37 V 12 4 1.5 20 22 160 30 433г 2 тижні 805.95грн.
GN 228-ST-200-B14-A-SW 14 46 - 4 2.5 24 22 200 40 740г 2 тижні 985.95грн.
GN 228-ST-200-K14-A-SW 14 46 - 4 2.5 24 22 200 40 799г 2 тижні 1155.15грн.
GN 228-ST-200-V14-A-SW - 46 V 14 4 2.5 24 22 200 40 799г 2 тижні 1155.15грн.
GN 228-ST-250-B17-A-SW 17 52 - 5 2.5 28 30 250 45 1536г 2 тижні 1376.10грн.
GN 228-ST-250-K17-A-SW 17 52 - 5 2.5 28 30 250 45 1535г 2 тижні 1545.30грн.
GN 228-ST-250-V17-A-SW - 52 V17 5 2.5 28 30 250 45 1535г 2 тижні 1545.30грн.
GN 228-ST-315-B19-A-SW 19 64 - 5 2.5 33 35 315 55 2426г 2 тижні 2147.85грн.
GN 228-ST-315-K19-A-SW 19 64 - 5 2.5 33 35 315 55 2425г 2 тижні 2317.05грн.
GN 228-ST-315-V19-A-SW - 64 V19 5 2.5 33 35 315 55 2425г 2 тижні 2317.05грн.
GN 228-ST-400-B24-A-SW 24 82 - 5 3 38 40 400 65 4231г 2 тижні 3540.60грн.
GN 228-ST-400-K24-A-SW 24 82 - 5 3 38 40 400 65 4230г 2 тижні 3709.80грн.
GN 228-ST-400-V24-A-SW - 82 V24 5 3 38 40 400 65 4230г 2 тижні 3709.80грн.

Коди отворів

  • Варіант виконання B : без шпонкового паза
  • Варіант виконання K : зі шпоночним пазом
  • Варіант виконання V : з квадратним отвором

Типи

  • Тип A : без ручки
  • Тип  D : з ручкою, що обертається (тільки нержавіюча сталь A4)

Сталь ST

із пластиковим покриттям

чорний колір, RAL 9005, текстуроване оздоблення SW

  • Корпус маховика з листової сталі
  • Втулка зварена

Нержавіюча сталь AISI 316 L A4

  • матове оздоблення, дробоструминна обробка GS
  • Корпус маховика з листової нержавіючої сталі
  • Втулка зварена

Ручка, що обертається, ідентична  I.281

  • Пластик, дюропласт, чорний колір, глянець
  • Шпиндель, нержавіюча сталь AISI 316 L
  • Кільцеве ущільнення з бутадієн-нітрильного каучуку (пербунан)


Інформація

Маховики GN 228 з листової сталі або нержавіючої сталі є міцними і не схильні до впливу поштовхів і ударів. Довжина l 1 та діаметр d 3 втулки відповідають DIN 950.

Завдяки використанню нержавіючої сталі марки A4, такі вироби підходять для застосування в особливо агресивних середовищах.

На обертових ручках типу D кільцеві ущільнення зводять до мінімуму радіальний люфт, захищають ручку втулку від проникнення бруду і пригнічують шум, що виникає в результаті вібрації.


Технічна інформація

  • Перехресні отвори  GN 110
