Name: GN 923.7
Brand: Elesa Ganter
SKU: GN 923.7
Availability: OutOfStock

* GN 923.7:

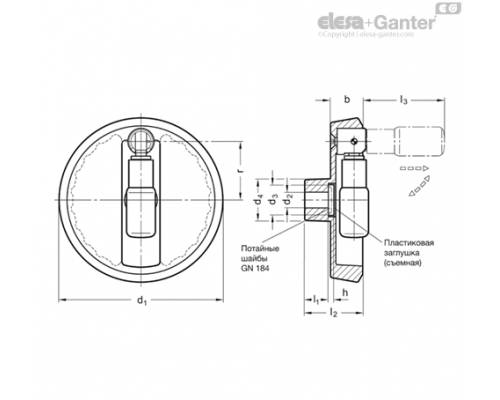

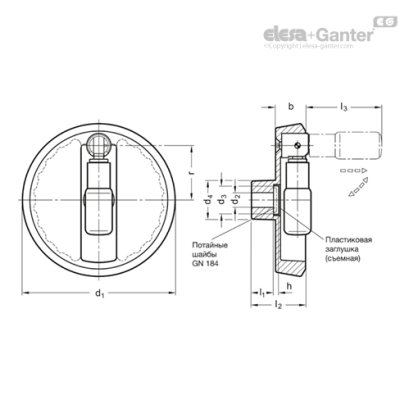

Опис

d2 H7

l2 ≈

l3 ≈

Ø Handle

Потайная шайба

Вага

Наявн.

Ціна

GN 923.7-125-B12-R-SR

62.5

GN 184-22

44.5

24.5

125

450г

2 тижні

2795.40грн.

Характеристики

d2 H7	12
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2795.40грн.

Наявн.: 2 тижні

GN 923.7-125-B12-R-SW

62.5

GN 184-22

44.5

24.5

125

450г

2 тижні

2795.40грн.

Характеристики

d2 H7	12
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2795.40грн.

Наявн.: 2 тижні

GN 923.7-125-B14-R-SR

62.5

GN 184-22

44.5

24.5

125

440г

2 тижні

2795.40грн.

Характеристики

d2 H7	14
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2795.40грн.

Наявн.: 2 тижні

GN 923.7-125-B14-R-SW

62.5

GN 184-22

44.5

24.5

125

440г

2 тижні

2795.40грн.

Характеристики

d2 H7	14
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2795.40грн.

Наявн.: 2 тижні

GN 923.7-125-K12-R-SR

62.5

GN 184-22

44.5

24.5

125

435г

2 тижні

2964.60грн.

Характеристики

d2 H7	12
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2964.60грн.

Наявн.: 2 тижні

GN 923.7-125-K12-R-SW

62.5

GN 184-22

44.5

24.5

125

435г

2 тижні

2964.60грн.

Характеристики

d2 H7	12
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2964.60грн.

Наявн.: 2 тижні

GN 923.7-125-K14-R-SR

62.5

GN 184-22

44.5

24.5

125

440г

2 тижні

2964.60грн.

Характеристики

d2 H7	14
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2964.60грн.

Наявн.: 2 тижні

GN 923.7-125-K14-R-SW

62.5

GN 184-22

44.5

24.5

125

440г

2 тижні

2964.60грн.

Характеристики

d2 H7	14
l2 ≈	45
l3 ≈	62.5
Ø Handle	22
Потайная шайба	GN 184-22
l1	18
R	44.5
B	24.5
d1	125
d3	23
d4	31
h	4

2964.60грн.

Наявн.: 2 тижні

GN 923.7-140-B14-R-SR

77.5

GN 184-22

140

578г

2 тижні

3092.40грн.

Характеристики

d2 H7	14
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3092.40грн.

Наявн.: 2 тижні

GN 923.7-140-B14-R-SW

77.5

GN 184-22

140

578г

2 тижні

3092.40грн.

Характеристики

d2 H7	14
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3092.40грн.

Наявн.: 2 тижні

GN 923.7-140-B16-R-SR

77.5

GN 184-22

140

580г

2 тижні

3092.40грн.

Характеристики

d2 H7	16
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3092.40грн.

Наявн.: 2 тижні

GN 923.7-140-B16-R-SW

77.5

GN 184-22

140

580г

2 тижні

3092.40грн.

Характеристики

d2 H7	16
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3092.40грн.

Наявн.: 2 тижні

GN 923.7-140-K14-R-SR

77.5

GN 184-22

140

578г

2 тижні

3261.60грн.

Характеристики

d2 H7	14
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3261.60грн.

Наявн.: 2 тижні

GN 923.7-140-K14-R-SW

77.5

GN 184-22

140

578г

2 тижні

3261.60грн.

Характеристики

d2 H7	14
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3261.60грн.

Наявн.: 2 тижні

GN 923.7-140-K16-R-SR

77.5

GN 184-22

140

583г

2 тижні

3261.60грн.

Характеристики

d2 H7	16
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3261.60грн.

Наявн.: 2 тижні

GN 923.7-140-K16-R-SW

77.5

GN 184-22

140

583г

2 тижні

3261.60грн.

Характеристики

d2 H7	16
l2 ≈	47
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	19
R	52
B	26
d1	140
d3	23
d4	36
h	4

3261.60грн.

Наявн.: 2 тижні

GN 923.7-160-B14-R-SR

77.5

GN 184-22

160

756г

2 тижні

3431.70грн.

Характеристики

d2 H7	14
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3431.70грн.

Наявн.: 2 тижні

GN 923.7-160-B14-R-SW

77.5

GN 184-22

160

756г

2 тижні

3431.70грн.

Характеристики

d2 H7	14
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3431.70грн.

Наявн.: 2 тижні

GN 923.7-160-B16-R-SR

77.5

GN 184-22

160

750г

2 тижні

3431.70грн.

Характеристики

d2 H7	16
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3431.70грн.

Наявн.: 2 тижні

GN 923.7-160-B16-R-SW

77.5

GN 184-22

160

750г

2 тижні

3431.70грн.

Характеристики

d2 H7	16
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3431.70грн.

Наявн.: 2 тижні

GN 923.7-160-K14-R-SR

77.5

GN 184-22

160

780г

2 тижні

3600.90грн.

Характеристики

d2 H7	14
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3600.90грн.

Наявн.: 2 тижні

GN 923.7-160-K14-R-SW

77.5

GN 184-22

160

780г

2 тижні

3600.90грн.

Характеристики

d2 H7	14
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3600.90грн.

Наявн.: 2 тижні

GN 923.7-160-K16-R-SR

77.5

GN 184-22

160

760г

2 тижні

3600.90грн.

Характеристики

d2 H7	16
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3600.90грн.

Наявн.: 2 тижні

GN 923.7-160-K16-R-SW

77.5

GN 184-22

160

760г

2 тижні

3600.90грн.

Характеристики

d2 H7	16
l2 ≈	48
l3 ≈	77.5
Ø Handle	24
Потайная шайба	GN 184-22
l1	20
R	61
B	26
d1	160
d3	23
d4	36
h	4

3600.90грн.

Наявн.: 2 тижні

GN 923.7-200-B18-R-SR

87.5

GN 184-22

80.5

200

1080г

2 тижні

3871.80грн.

Характеристики

d2 H7	18
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

3871.80грн.

Наявн.: 2 тижні

GN 923.7-200-B18-R-SW

87.5

GN 184-22

80.5

200

1080г

2 тижні

3871.80грн.

Характеристики

d2 H7	18
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

3871.80грн.

Наявн.: 2 тижні

GN 923.7-200-B20-R-SR

87.5

GN 184-22

80.5

200

1050г

2 тижні

3871.80грн.

Характеристики

d2 H7	20
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

3871.80грн.

Наявн.: 2 тижні

GN 923.7-200-B20-R-SW

87.5

GN 184-22

80.5

200

1050г

2 тижні

3871.80грн.

Характеристики

d2 H7	20
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

3871.80грн.

Наявн.: 2 тижні

GN 923.7-200-K18-R-SR

87.5

GN 184-22

80.5

200

1070г

2 тижні

4041.00грн.

Характеристики

d2 H7	18
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

4041.00грн.

Наявн.: 2 тижні

GN 923.7-200-K18-R-SW

87.5

GN 184-22

80.5

200

1070г

2 тижні

4041.00грн.

Характеристики

d2 H7	18
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

4041.00грн.

Наявн.: 2 тижні

GN 923.7-200-K20-R-SR

87.5

GN 184-22

80.5

200

1060г

2 тижні

4041.00грн.

Характеристики

d2 H7	20
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

4041.00грн.

Наявн.: 2 тижні

GN 923.7-200-K20-R-SW

87.5

GN 184-22

80.5

200

1060г

2 тижні

4041.00грн.

Характеристики

d2 H7	20
l2 ≈	53
l3 ≈	87.5
Ø Handle	25
Потайная шайба	GN 184-22
l1	24
R	80.5
B	27
d1	200
d3	23
d4	42
h	4

4041.00грн.

Наявн.: 2 тижні

Тип

Тип R з відкидною ручкою

Коди отворів

Варіант виконання B без шпонкового паза

Варіант виконання K зі шпоночним пазом

Алюміній, литий під тиском

Механічно оброблена втулка

Обточений обід

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

сріблястий колір, RAL 9006, текстурована обробка SR

Концентричний обід і площа для свердління < 0.4.

Безпечні відкидні ручки GN 798.7 -

Пластик, технополімер

чорний колір, матове оздоблення

Механізм складання

Сталь, чорніння

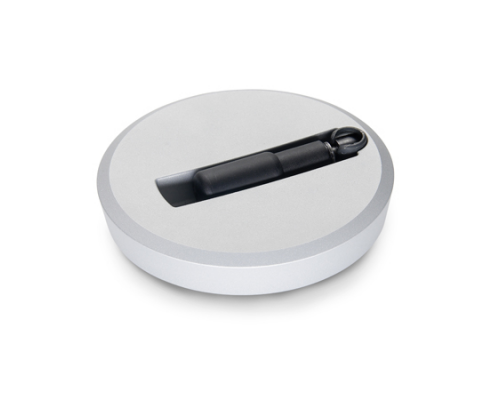

Дискові маховики GN 923.7 відрізняються сучасний дизайн.

Ці маховики застосовуються в тих випадках, коли ручка не повинна залишатися в робочому положенні.

Для того, щоб привести ручку в дане положення, її необхідно повернути на 90° проти пружини кручення, а потім потягнути проти тиску пружини в положення утримання. При утриманні ручки в осьовому напрямку маховик можна легко обертати.

Коли ручка відпущена, пружини повертають її у складене положення.

Потайні шайби GN 184 необхідно замовляти окремо

Шпонковий паз DIN 6885

Перехресні отвори GN 110

Основні допуски за стандартами ISO

Питань: 0

Немає запитань про цей товар.

GN 923.7 278.06 KB

GN 923.7

Схожі товари

Маховик зі спицями

без ручки

GN 924

Характеристики Типи Тип ..

* GN 924:

Маховики з відкидною ручкою

Алюміній, ручка з фіксацією

GN 924.3

ТипТип R : з відкидною ручкоюКоди отворівВаріант виконання B : без шпонкового пазаВаріант виконання&..

* GN 924.3: SR - RAL 9006

Маховики з відкидною ручкою

Алюміній, складна ручка

GN 924.7

ТипТип R : з відкидною ручкоюКоди отворівВаріант виконання B : без шпонкового пазаВаріант виконання&..

* GN 924.7: SW - RAL 9004

Маховики з нержавіючої сталі

без ручки

GN 949

ТипиТип A : без ручкиТип D : з ручкою, що обертаєтьсяКоди отворівВаріант виконання B : без..

Маховики зі спицями

без ручки

GN 950.1

ТипиТип A : без ручкиТип D : з ручкою, що обертаєтьсяКоди отворівВаріант виконання B : без..

Маховики зі спицями з нержавіючої сталі

без ручки

GN 950.6

ТипиТип A : без ручкиТип F : з фіксованою ручкоюКоди отворівВаріант виконання B : без шпон..

Збалансовані кривошипні рукоятки

Дюропласт

ME.

Основні характеристики ..

Збалансовані кривошипні рукоятки

Технополімер

METP.

Основні характеристики ..

Ручка, що обертається, розсвердлена втулка

Рукоятки кривошипні

MT.

Основні характеристики ..

Технополімер та сталь

Маховик двоважільний

VBR.2

Основні характеристикиМатеріалТехнополімер на основі поліаміду (PA), армований скловолокном, чорний колір, глянсове оздо..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
