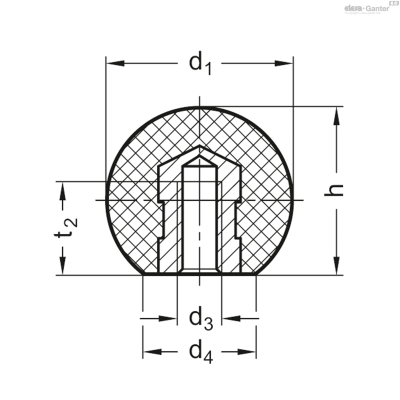

| Опис | d4 ≈ | h ≈ | t2 мін. | d1 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 319-KU-20-M5-E-MS | 12 | 18 | 7.5 | 20 | M 5 | 9г | 2 тижні | 42.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 319-KU-25-M6-E-MS | 15 | 22.5 | 9 | 25 | M 6 | 15г | 2 тижні | 52.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 319-KU-32-M8-E-MS | 18 | 29 | 12 | 32 | M 8 | 30г | 2 тижні | 80.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 319-KU-40-M10-E-MS | 22 | 37 | 15 | 40 | M 10 | 50г | 2 тижні | 114.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 319-KU-50-M12-E-MS | 28 | 46 | 18 | 50 | M 12 | 102г | 2 тижні | 203.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 319-KU-16-M4-E-MS | 8 | 15 | 6 | 16 | M 4 | 4г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Варіант виконання з пластику
Типи
- Тип C: з різьбовим отвором (без втулки)
- Тип E: з різьбовою втулкою
Пластик KU
Дюропласт (фенольний полімер PF)
- C віддаленим гратом, відполірований
- Чорний (стандартний колір)
- червоний колір RT, аналогічний RAL 3003: додайте RT до коду замовлення

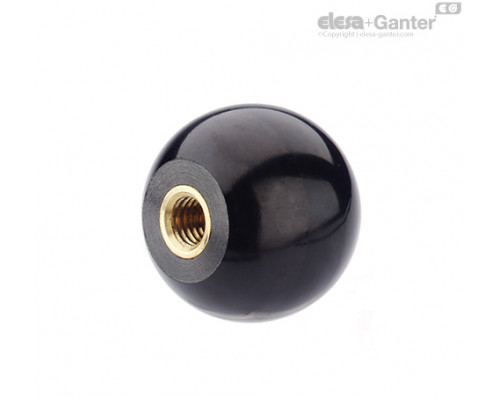

Втулка (тип E)
- Оцинкована сталь (Стандарт)
- Латунь MSдодайте MS до коду замовлення (тільки в чорному виконанні)
Пластик KT
Технополімер (поліамід PA)
- удароміцний
- Чорний колір, матове оздоблення (стандартний колір)
- червоний колір RT, аналогічний RAL 3003: додайте RT до коду замовлення
Втулка (тип E)
Оцинкована сталь
Варіант виконання зі сталі
Типи
- Тип C: з різьбовим отвором
- Тип K: з отвором без різьблення H7
Сталь ST
полірована поверхня
Варіант виконання з алюмінію
Типи
- Тип C: з різьбовим отвором
- Тип K: з отвором без різьблення H7
Алюміній AL
полірована поверхня
Варіант виконання з нержавіючої сталі
Типи
- Тип C : з різьбовим отвором
- Тип K: з отвором без різьблення H7
Нержавіюча сталь AISI 303 NI
матове оздоблення, дробоструминна обробка
Варіант виконання з пластику (натискний тип)
Типи
- Тип L: з кільцем допуску
- Тип M: з конічним отвором
Тип L
Пластик KU
Дюропласт (фенольний полімер PF)
чорний колір, глянсове оздоблення
Кільце допуску
Пружинна сталь
Тип M
Пластик KT
Технополімер (поліамід PA)
- ударостійкий
- Чорний колір, матове оздоблення
При використанні кулястих ручок DIN 319 типів L і M не потрібно різьблення для валу (натискний тип).
Під час монтажу для встановлення ручки на місце досить слабких ударів м'яким молотком, торець валу повинен бути злегка закруглений або скошений (30°).
Перед складання ручок типу L кільце допуску повинно бути вставлене в отвір. Далі слід переконатися, що ручка поміщається перпендикулярно та/або паралельно осьовому напрямку. ручки.
Кулясті ручки типу М є більш економічним рішенням, але для них складніше визначити заздалегідь силу повороту.
Кульові ручки DIN 319 розмірів 30 і 35, а також різні різьблення типу C та кульові ручки з технополімеру (КТ) не входять до офіційної таблиці стандарту DIN.
Кульові ручки DIN 319, виготовлені зі сталі, алюмінію та нержавіючої сталі не фігурують в офіційній відомості стандарту DIN.
- червоний колір Варіант виконання
