Продукція
  • DIN 319

DIN 319

Кулясті ручки

Пластик

DIN 319
DIN 319

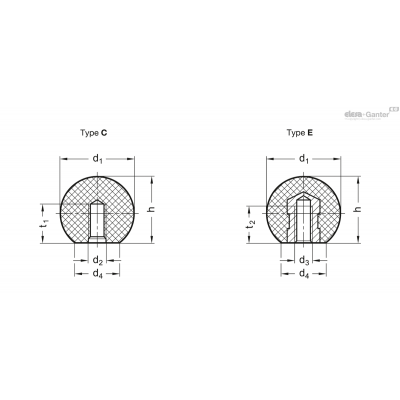

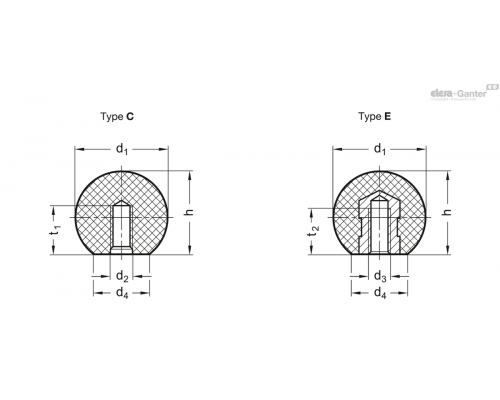

Опис
d4 ≈
h ≈
t1 мін.
t2 мін.
d1
d2
d3
Вага Наявн. Ціна
DIN 319-KU-10-M3-C-RT 5 9.3 5 - 10 M 3 - 1г 2 тижні 77.40грн.
DIN 319-KU-12-M4-C 6 11.2 6 - 12 M 4 - 1г 2 тижні 20.25грн.
DIN 319-KU-12-M4-C-RT 6 11.2 6 - 12 M 4 - 1г 2 тижні 37.35грн.
DIN 319-KU-16-M4-C 8 15 6 6 16 M 4 - 3г 2 тижні 20.70грн.
DIN 319-KU-16-M4-C-RT 8 15 6 6 16 M 4 - 3г 2 тижні 32.85грн.
DIN 319-KU-16-M5-C 8 15 6 6 16 M 5 - 2г 2 тижні 20.70грн.
DIN 319-KU-16-M5-C-RT 8 15 6 6 16 M 5 - 2г 2 тижні 34.20грн.
DIN 319-KU-20-M5-C 12 18 7.5 7.5 20 M 5 - 5г 2 тижні 22.50грн.
DIN 319-KU-20-M5-E 12 18 7.5 7.5 20 - M 5 7г 2 тижні 26.55грн.
DIN 319-KU-20-M5-E-RT 12 18 7.5 7.5 20 - M 5 7г 2 тижні 43.65грн.
DIN 319-KU-20-M6-C 12 18 7.5 7.5 20 M 6 - 5г 4 22.50грн.
DIN 319-KU-20-M6-C-RT 12 18 7.5 7.5 20 M 6 - 5г 2 тижні 40.50грн.
DIN 319-KU-25-M5-C 15 22.5 9 9 25 M 5 - 11г 2 тижні 39.15грн.
DIN 319-KU-25-M5-C-RT 15 22.5 9 9 25 M 5 - 11г 2 тижні 57.15грн.
DIN 319-KU-25-M6-C 15 22.5 9 9 25 M 6 - 10г 2 тижні 26.55грн.
DIN 319-KU-25-M6-C-RT 15 22.5 9 9 25 M 6 - 10г 2 тижні 43.65грн.
DIN 319-KU-25-M6-E 15 22.5 9 9 25 - M 6 13г 2 тижні 34.20грн.
DIN 319-KU-25-M6-E-RT 15 22.5 9 9 25 - M 6 13г 2 тижні 54.00грн.
DIN 319-KU-25-M8-C 15 22.5 9 9 25 M 8 - 10г 2 тижні 26.55грн.
DIN 319-KU-25-M8-C-RT 15 22.5 9 9 25 M 8 - 10г 2 тижні 49.05грн.
DIN 319-KU-25-M8-E 15 22.5 9 9 25 - M 8 14г 15 63.45грн.
DIN 319-KU-30-M8-C 15 28 12 - 30 M 8 - 20г 2 тижні 45.90грн.
DIN 319-KU-30-M8-C-RT 15 28 12 - 30 M 8 - 20г 2 тижні 68.85грн.
DIN 319-KU-32-M10-C 18 29 12 12 32 M 10 - 23г 2 тижні 36.45грн.
DIN 319-KU-32-M10-C-RT 18 29 12 12 32 M 10 - 23г 2 тижні 71.10грн.
DIN 319-KU-32-M6-C-RT 18 29 12 12 32 M 6 - 23г 2 тижні 73.35грн.
DIN 319-KU-32-M8-C 18 29 12 12 32 M 8 - 24г 2 тижні 34.20грн.
DIN 319-KU-32-M8-C-RT 18 29 12 12 32 M 8 - 24г 3 64.80грн.
DIN 319-KU-32-M8-E 18 29 12 12 32 - M 8 26г 2 47.70грн.
DIN 319-KU-32-M8-E-RT 18 29 12 12 32 - M 8 26г 2 тижні 101.70грн.
DIN 319-KU-40-M10-C 22 37 15 15 40 M 10 - 43г 2 тижні 55.35грн.
DIN 319-KU-40-M10-C-RT 22 37 15 15 40 M 10 - 43г 2 тижні 95.40грн.
DIN 319-KU-40-M10-E 22 37 15 15 40 - M 10 53г 1 76.95грн.
DIN 319-KU-40-M10-E-RT 22 37 15 15 40 - M 10 53г 2 тижні 136.80грн.
DIN 319-KU-40-M12-C 22 37 15 15 40 M 12 - 45г 2 тижні 62.10грн.
DIN 319-KU-40-M12-C-RT 22 37 15 15 40 M 12 - 45г 2 тижні 105.75грн.
DIN 319-KU-40-M12-E 22 37 15 15 40 - M 12 61г 2 тижні 86.40грн.
DIN 319-KU-40-M8-C 22 37 15 15 40 M 8 - 46г 2 тижні 62.10грн.
DIN 319-KU-40-M8-C-RT 22 37 15 15 40 M 8 - 46г 2 тижні 97.65грн.
DIN 319-KU-50-M10-C 28 46 18 18 50 M 10 - 90г 2 тижні 95.85грн.
DIN 319-KU-50-M12-C 28 46 18 18 50 M 12 - 95г 2 тижні 95.85грн.
DIN 319-KU-50-M12-C-RT 28 46 18 18 50 M 12 - 95г 2 тижні 162.90грн.
DIN 319-KU-50-M12-E 28 46 18 18 50 - M 12 107г 2 тижні 127.35грн.
DIN 319-KU-50-M12-E-RT 28 46 18 18 50 - M 12 107г 2 тижні 232.65грн.
DIN 319-KU-20-M5-C-RT 12 18 7.5 7.5 20 M 5 - 5г 2 тижні 0.00грн.
DIN 319-KU-32-M6-C 18 29 12 12 32 M 6 - 23г 2 тижні 36.45грн.
DIN 319-KU-35-M10-C 18 32.5 15 - 35 M 10 - 31г 2 тижні 0.00грн.
DIN 319-KU-35-M10-C-RT 18 32.5 15 - 35 M 10 - 31г 1 0.00грн.
DIN 319-KU-10-M3-C 5 9.3 5 - 10 M 3 - 1г 2 тижні 19.35грн.
DIN 319-KU-30-M6-C 15 28 12 - 30 M 6 - 19г 2 тижні 46.80грн.
DIN 319-KU-30-M6-C-RT 15 28 12 - 30 M6 - 19г 2 тижні 68.85грн.
DIN 319-KU-35-M8-C 18 32.5 15 - 35 M 8 - 30г 2 тижні 55.35грн.
DIN 319-KU-35-M8-C-RT 18 32.5 15 - 35 M 8 - 30г 2 тижні 92.25грн.
DIN 319-KU-50-M10-C-RT 28 46 18 18 50 M 10 - 90г 2 тижні 167.40грн.
Характеристики

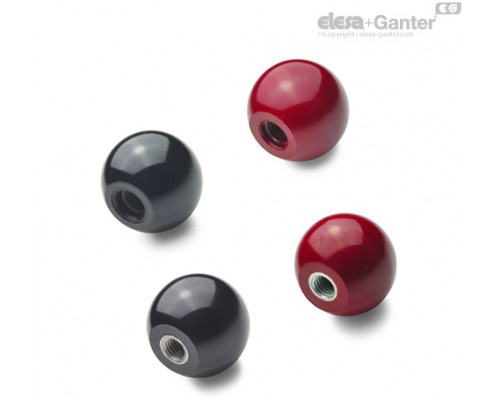

Варіант виконання з пластику

Типи

  • Тип C: з різьбовим отвором (без втулки)
  • Тип E: з різьбовою втулкою

Пластик KU

Дюропласт (фенольний полімер PF)

  • C віддаленим гратом, відполірований
  • Чорний (стандартний колір)
  • червоний колір RT, аналогічний RAL 3003: додайте RT до коду замовлення

Втулка (тип E)

  • Оцинкована сталь (Стандарт)
  • Латунь MSдодайте MS до коду замовлення (тільки в чорному виконанні)

Пластик KT

Технополімер (поліамід PA)

  • удароміцний
  • Чорний колір, матове оздоблення (стандартний колір)
  • червоний колір RT, аналогічний RAL 3003: додайте RT до коду замовлення

Втулка (тип E)

Оцинкована сталь

Варіант виконання зі сталі

Типи

  • Тип C: з різьбовим отвором
  • Тип K: з отвором без різьблення H7

Сталь ST

полірована поверхня

Варіант виконання з алюмінію

Типи

  • Тип C: з різьбовим отвором
  • Тип K: з отвором без різьблення H7

Алюміній AL

полірована поверхня

Варіант виконання з нержавіючої сталі

Типи

  • Тип C : з різьбовим отвором
  • Тип K: з отвором без різьблення H7

Нержавіюча сталь AISI 303 NI

матове оздоблення, дробоструминна обробка

Варіант виконання з пластику (натискний тип)

Типи

  • Тип L: з кільцем допуску
  • Тип M: з конічним отвором

Тип L

Пластик KU

Дюропласт (фенольний полімер PF)

чорний колір, глянсове оздоблення

Кільце допуску

Пружинна сталь

Тип M

Пластик KT

Технополімер (поліамід PA)

  • ударостійкий
  • Чорний колір, матове оздоблення
Інформація

При використанні кулястих ручок DIN 319 типів L і M не потрібно різьблення для валу (натискний тип).

Під час монтажу для встановлення ручки на місце досить слабких ударів м'яким молотком, торець валу повинен бути злегка закруглений або скошений (30°).

Перед складання ручок типу L кільце допуску повинно бути вставлене в отвір. Далі слід переконатися, що ручка поміщається перпендикулярно та/або паралельно осьовому напрямку. ручки.

Кулясті ручки типу М є більш економічним рішенням, але для них складніше визначити заздалегідь силу повороту.

Кульові ручки DIN 319 розмірів 30 і 35, а також різні різьблення типу C та кульові ручки з технополімеру (КТ) не входять до офіційної таблиці стандарту DIN.

Кульові ручки DIN 319, виготовлені зі сталі, алюмінію та нержавіючої сталі не фігурують в офіційній відомості стандарту DIN.

За запитом
  • червоний колір Варіант виконання
Технічна інформація
