Продукція
  • DIN 319

DIN 319

Кулясті ручки

Сталь

DIN 319
DIN 319

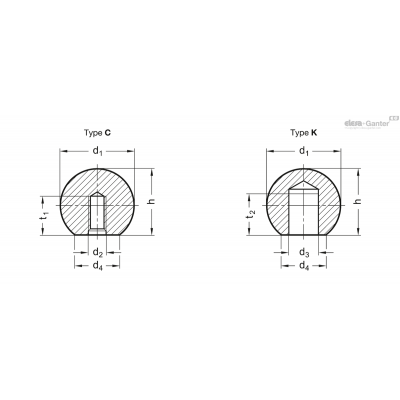

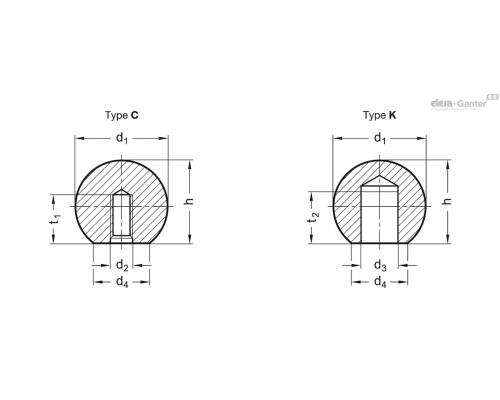

Опис
d3 H7
d4 ≈
h ≈
t1 мін.
t2 мін.
d1
d2
Вага Наявн. Ціна
DIN 319-ST-16-B6-K B 6 8 15 7 9 16 - 15г 2 тижні 262.35грн.
DIN 319-ST-16-M4-C - 8 15 7 9 16 M 4 15г 2 тижні 252.00грн.
DIN 319-ST-20-B8-K B 8 12 18 9 11 20 - 25г 2 тижні 284.85грн.
DIN 319-ST-20-M5-C - 12 18 9 11 20 M 5 30г 2 тижні 274.95грн.
DIN 319-ST-25-B10-K B 10 15 22.5 11 14 25 - 52г 2 тижні 313.20грн.
DIN 319-ST-25-M6-C - 15 22.5 11 14 25 M 6 59г 2 тижні 299.70грн.
DIN 319-ST-32-B12-K B 12 18 29 14.5 17 32 - 120г 2 тижні 452.70грн.
DIN 319-ST-32-M8-C - 18 29 14.5 17 32 M 8 122г 2 тижні 426.60грн.
DIN 319-ST-40-B16-K B 16 22 37 18 22 40 - 250г 2 тижні 549.00грн.
DIN 319-ST-40-M10-C - 22 37 18 22 40 M 10 240г 2 тижні 515.25грн.
DIN 319-ST-50-B20-K B 20 27 46 21 28 50 - 384г 2 тижні 792.45грн.
DIN 319-ST-50-M12-C - 27 46 21 28 50 M 12 460г 2 тижні 787.95грн.
Характеристики

Варіант виконання з пластику

Типи

  • Тип C: з різьбовим отвором (без втулки)
  • Тип E: з різьбовою втулкою

Пластик KU

Дюропласт (фенольний полімер PF)

  • C віддаленим гратом, відполірований
  • Чорний (стандартний колір)
  • червоний колір RT, аналогічний RAL 3003: додайте RT до коду замовлення

Втулка (тип E)

  • Оцинкована сталь (Стандарт)
  • Латунь MSдодайте MS до коду замовлення (тільки в чорному виконанні)

Пластик KT

Технополімер (поліамід PA)

  • удароміцний
  • Чорний колір, матове оздоблення (стандартний колір)
  • червоний колір RT, аналогічний RAL 3003: додайте RT до коду замовлення

Втулка (тип E)

Оцинкована сталь

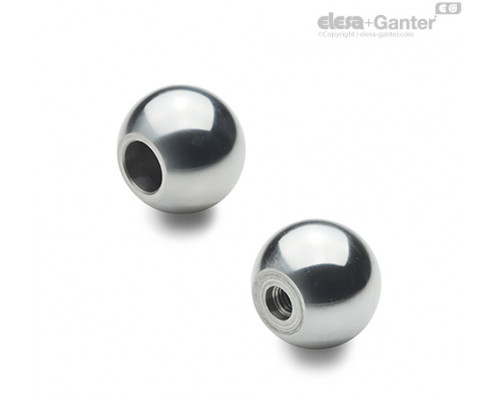

Варіант виконання зі сталі

Типи

  • Тип C: з різьбовим отвором
  • Тип K: з отвором без різьблення H7

Сталь ST

полірована поверхня

Варіант виконання з алюмінію

Типи

  • Тип C: з різьбовим отвором
  • Тип K: з отвором без різьблення H7

Алюміній AL

полірована поверхня

Варіант виконання з нержавіючої сталі

Типи

  • Тип C : з різьбовим отвором
  • Тип K: з отвором без різьблення H7

Нержавіюча сталь AISI 303 NI

матове оздоблення, дробоструминна обробка

Варіант виконання з пластику (натискний тип)

Типи

  • Тип L: з кільцем допуску
  • Тип M: з конічним отвором

Тип L

Пластик KU

Дюропласт (фенольний полімер PF)

чорний колір, глянсове оздоблення

Кільце допуску

Пружинна сталь

Тип M

Пластик KT

Технополімер (поліамід PA)

  • ударостійкий
  • Чорний колір, матове оздоблення
Інформація

При використанні кулястих ручок DIN 319 типів L і M не потрібно різьблення для валу (натискний тип).

Під час монтажу для встановлення ручки на місце досить слабких ударів м'яким молотком, торець валу повинен бути злегка закруглений або скошений (30°).

Перед складання ручок типу L кільце допуску повинно бути вставлене в отвір. Далі слід переконатися, що ручка поміщається перпендикулярно та/або паралельно осьовому напрямку. ручки.

Кулясті ручки типу М є більш економічним рішенням, але для них складніше визначити заздалегідь силу повороту.

Кульові ручки DIN 319 розмірів 30 і 35, а також різні різьблення типу C та кульові ручки з технополімеру (КТ) не входять до офіційної таблиці стандарту DIN.

Кульові ручки DIN 319, виготовлені зі сталі, алюмінію та нержавіючої сталі не фігурують в офіційній відомості стандарту DIN.

За запитом
  • червоний колір Варіант виконання
Технічна інформація
Питань: 0

Немає запитань про цей товар.

DIN 319 672.7 KB
