Name: GN 23
Brand: Elesa Ganter
SKU: GN 23-V/VK
Availability: OutOfStock

* GN 23-V/VK:

Опис

Вага

Наявн.

Ціна

GN 23-100-M16-100-D0-V

597г

2 тижні

3436.20грн.

GN 23-100-M16-100-D0-VK

631г

2 тижні

3457.35грн.

GN 23-100-M16-100-D1-V

639г

2 тижні

3658.95грн.

GN 23-100-M16-100-D1-VK

673г

2 тижні

3680.10грн.

GN 23-100-M16-125-D0-V

629г

2 тижні

3500.55грн.

GN 23-100-M16-125-D0-VK

663г

2 тижні

3521.70грн.

GN 23-100-M16-125-D1-V

671г

2 тижні

3723.75грн.

GN 23-100-M16-125-D1-VK

705г

2 тижні

3744.90грн.

GN 23-100-M16-150-D0-V

662г

2 тижні

3563.10грн.

GN 23-100-M16-150-D0-VK

696г

2 тижні

3584.25грн.

GN 23-100-M16-150-D1-V

704г

2 тижні

3785.85грн.

GN 23-100-M16-150-D1-VK

738г

2 тижні

3807.00грн.

GN 23-100-M16-75-D0-V

1436г

2 тижні

3385.35грн.

GN 23-100-M16-75-D0-VK

1470г

2 тижні

3406.50грн.

GN 23-100-M16-75-D1-V

1478г

2 тижні

3608.55грн.

GN 23-100-M16-75-D1-VK

1512г

2 тижні

3629.70грн.

GN 23-100-M20-100-D0-V

703г

2 тижні

3577.95грн.

GN 23-100-M20-100-D0-VK

756г

2 тижні

3625.20грн.

GN 23-100-M20-100-D1-V

745г

2 тижні

3800.70грн.

GN 23-100-M20-100-D1-VK

798г

2 тижні

3848.40грн.

GN 23-100-M20-125-D0-V

754г

2 тижні

3679.20грн.

GN 23-100-M20-125-D0-VK

807г

2 тижні

3726.90грн.

GN 23-100-M20-125-D1-V

796г

2 тижні

3902.40грн.

GN 23-100-M20-125-D1-VK

849г

2 тижні

3950.10грн.

GN 23-100-M20-150-D0-V

806г

2 тижні

3762.90грн.

GN 23-100-M20-150-D0-VK

859г

2 тижні

3810.60грн.

GN 23-100-M20-150-D1-V

848г

2 тижні

3986.10грн.

GN 23-100-M20-150-D1-VK

901г

2 тижні

4033.35грн.

GN 23-100-M20-200-D0-V

911г

2 тижні

3933.90грн.

GN 23-100-M20-200-D0-VK

964г

2 тижні

3981.60грн.

GN 23-100-M20-200-D1-V

953г

2 тижні

4157.10грн.

GN 23-100-M20-200-D1-VK

1006г

2 тижні

4204.80грн.

GN 23-100-M24-100-D0-V

786г

2 тижні

3652.65грн.

GN 23-100-M24-100-D0-VK

886г

2 тижні

3737.25грн.

GN 23-100-M24-100-D1-V

828г

2 тижні

3875.85грн.

GN 23-100-M24-100-D1-VK

928г

2 тижні

3960.45грн.

GN 23-100-M24-150-D0-V

934г

2 тижні

3901.50грн.

GN 23-100-M24-150-D0-VK

1034г

2 тижні

3986.10грн.

GN 23-100-M24-150-D1-V

976г

2 тижні

4124.25грн.

GN 23-100-M24-150-D1-VK

1076г

2 тижні

4208.85грн.

GN 23-100-M24-200-D0-V

1080г

2 тижні

4149.00грн.

GN 23-100-M24-200-D0-VK

1180г

2 тижні

4233.60грн.

GN 23-100-M24-200-D1-V

1122г

2 тижні

4371.75грн.

GN 23-100-M24-200-D1-VK

1222г

2 тижні

4456.35грн.

GN 23-80-M16-100-D0-V

417г

2 тижні

2790.90грн.

GN 23-80-M16-100-D0-VK

451г

2 тижні

2812.05грн.

GN 23-80-M16-100-D1-V

439г

2 тижні

2938.95грн.

GN 23-80-M16-100-D1-VK

473г

2 тижні

2960.10грн.

GN 23-80-M16-125-D0-V

449г

2 тижні

2855.25грн.

GN 23-80-M16-125-D0-VK

483г

2 тижні

2876.40грн.

GN 23-80-M16-125-D1-V

471г

2 тижні

3003.30грн.

GN 23-80-M16-125-D1-VK

505г

2 тижні

3024.45грн.

GN 23-80-M16-150-D0-V

482г

2 тижні

2917.80грн.

GN 23-80-M16-150-D0-VK

516г

2 тижні

2938.95грн.

GN 23-80-M16-150-D1-V

504г

2 тижні

3065.85грн.

GN 23-80-M16-150-D1-VK

538г

2 тижні

3087.00грн.

GN 23-80-M16-75-D0-V

1256г

2 тижні

2740.05грн.

GN 23-80-M16-75-D0-VK

1290г

2 тижні

2761.20грн.

GN 23-80-M16-75-D1-V

1278г

2 тижні

2888.10грн.

GN 23-80-M16-75-D1-VK

1312г

2 тижні

2909.25грн.

GN 23-80-M20-100-D0-V

498г

2 тижні

2938.05грн.

GN 23-80-M20-100-D0-VK

551г

2 тижні

2985.75грн.

GN 23-80-M20-100-D1-V

520г

2 тижні

3086.10грн.

GN 23-80-M20-100-D1-VK

573г

2 тижні

3133.80грн.

GN 23-80-M20-125-D0-V

549г

2 тижні

3039.30грн.

GN 23-80-M20-125-D0-VK

602г

2 тижні

3087.00грн.

GN 23-80-M20-125-D1-V

571г

2 тижні

3187.35грн.

GN 23-80-M20-125-D1-VK

624г

2 тижні

3235.05грн.

GN 23-80-M20-150-D0-V

601г

2 тижні

3123.00грн.

GN 23-80-M20-150-D0-VK

654г

2 тижні

3170.70грн.

GN 23-80-M20-150-D1-V

623г

2 тижні

3271.05грн.

GN 23-80-M20-150-D1-VK

676г

2 тижні

3318.75грн.

GN 23-80-M20-200-D0-V

706г

2 тижні

3294.45грн.

GN 23-80-M20-200-D0-VK

759г

2 тижні

3341.70грн.

GN 23-80-M20-200-D1-V

728г

2 тижні

3442.50грн.

GN 23-80-M20-200-D1-VK

781г

2 тижні

3489.75грн.

GN 23-80-M24-100-D0-V

593г

2 тижні

3208.50грн.

GN 23-80-M24-100-D0-VK

693г

2 тижні

3293.10грн.

GN 23-80-M24-100-D1-V

615г

2 тижні

3356.55грн.

GN 23-80-M24-100-D1-VK

715г

2 тижні

3441.15грн.

GN 23-80-M24-150-D0-V

741г

2 тижні

3457.35грн.

GN 23-80-M24-150-D0-VK

841г

2 тижні

3541.95грн.

GN 23-80-M24-150-D1-V

763г

2 тижні

3605.40грн.

GN 23-80-M24-150-D1-VK

863г

2 тижні

3690.00грн.

GN 23-80-M24-200-D0-V

887г

2 тижні

3704.85грн.

GN 23-80-M24-200-D0-VK

987г

2 тижні

3789.45грн.

GN 23-80-M24-200-D1-V

909г

2 тижні

3852.90грн.

GN 23-80-M24-200-D1-VK

1009г

2 тижні

3937.50грн.

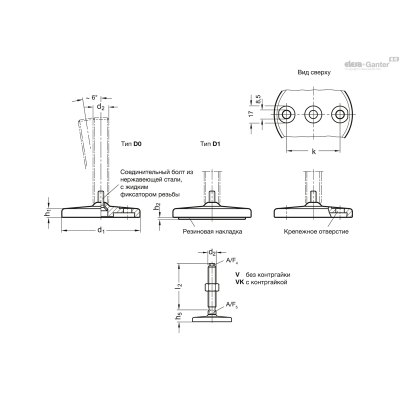

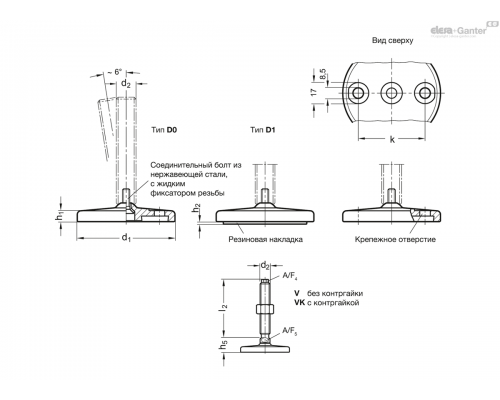

Тип (опорна пластина)

Тип D0 прецизійно обточений, без гумової підкладки

Тип D1 прецизійно обточений, з гумовою підкладкою, чорний колір

Варіант виконання гвинта

Варіант виконання S без гайки, зовнішній шестигранник в основі

Варіант виконання SK з гайкою, зовнішній шестигранник в основі

Варіант виконання T без гайки, лиска під ключ в основі

Варіант виконання TK з гайкою, лиска під ключ в основі

Варіант виконання U без гайки, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання UK з гайкою, шестигранне заглиблення зверху, лиска під ключ в основі

Варіант виконання V без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання VK з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі

Варіант виконання W з регульованою муфтою, нарізане різьблення, лиска під ключ в основі

Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранна гайка ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка , інкрустрована

NBR (Пербунан^®), твердість по Шору А 70

Регульовані опори з нержавіючої сталі GN 23 будуть поставлятися у зібраному вигляді та є нерозбірними.

Характеристики нержавіючої сталі

Характеристики еластомеру

d1	d2	Статичне навантаження в кН	-	-	-	-
-	-	Варіанти виконання різьбового стрижня	-	-	-	-
-	-	S / SK	T / TK а також U / UK	V / VK	W	X
80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

При різьбленні шпинделя M 10 і більше статичне навантаження на регульовані опори з нержавіючої сталі GN 23 обмежена внаслідок можливого контактного тиску регулювального шпинделя, що діє на опорну пластину (при опорі шпинделя ≥ 500 Н/мм²). Значення для таблиці типу D0 без гумової прокладки), припускають чисте навантаження тиском перпендикулярно опорній пластині. Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, призводять до більш низької несучої здатності регулювального шпинделя і повинні бути прийняті до уваги.

Наведені докладні дані з опору є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не являють собою жодної гарантії і не гарантують якість.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

Варіанти виконання різьбового стрижня
$
S / SK: зовнішній шестигранник в основі при d₂M 8, M 10, M 12	T / TK: лиска під ключ в основі при d₂M 16, M 20, M 24, M 30	U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d ₂M 16, M 20, M 24, M 30

V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d₂M 16, M 20, M 24	W: закрите різьблення та лиска під ключ в основі при d 2 M 16, M 20, M 24	X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
