Ваш кошик порожній :(
Продукція
  • GN 23

GN 23

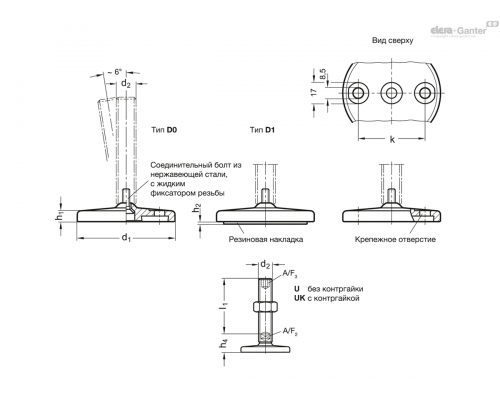

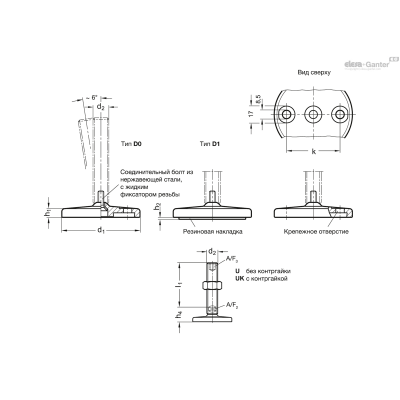

Регульовані опори

з / без гайки, шестигранна головка вгорі, плоский гайковий ключ внизу

GN 23
GN 23
Опис
Вага Наявн. Ціна
GN 23-100-M16-100-D0-U 599г 2 тижні 3219.30грн.
GN 23-100-M16-100-D0-UK 633г 2 тижні 3240.45грн.
GN 23-100-M16-100-D1-U 641г 2 тижні 3442.50грн.
GN 23-100-M16-100-D1-UK 675г 2 тижні 3463.65грн.
GN 23-100-M16-125-D0-U 606г 2 тижні 3262.50грн.
GN 23-100-M16-125-D0-UK 640г 2 тижні 3283.65грн.
GN 23-100-M16-125-D1-U 648г 2 тижні 3485.70грн.
GN 23-100-M16-125-D1-UK 682г 2 тижні 3506.85грн.
GN 23-100-M16-150-D0-U 664г 2 тижні 3241.35грн.
GN 23-100-M16-150-D0-UK 698г 2 тижні 3262.50грн.
GN 23-100-M16-150-D1-U 706г 2 тижні 3464.55грн.
GN 23-100-M16-150-D1-UK 740г 2 тижні 3485.70грн.
GN 23-100-M16-200-D0-U 730г 2 тижні 3466.80грн.
GN 23-100-M16-200-D0-UK 764г 2 тижні 3487.95грн.
GN 23-100-M16-200-D1-U 772г 2 тижні 3690.00грн.
GN 23-100-M16-200-D1-UK 806г 2 тижні 3711.15грн.
GN 23-100-M16-75-D0-U 567г 2 тижні 3136.95грн.
GN 23-100-M16-75-D0-UK 601г 2 тижні 3158.10грн.
GN 23-100-M16-75-D1-U 609г 2 тижні 3359.70грн.
GN 23-100-M16-75-D1-UK 643г 2 тижні 3380.85грн.
GN 23-100-M20-100-D0-U 891г 2 тижні 3369.60грн.
GN 23-100-M20-100-D0-UK 944г 2 тижні 3416.85грн.
GN 23-100-M20-100-D1-U 933г 2 тижні 3592.35грн.
GN 23-100-M20-100-D1-UK 986г 2 тижні 3640.05грн.
GN 23-100-M20-125-D0-U 754г 2 тижні 3495.15грн.
GN 23-100-M20-125-D0-UK 807г 2 тижні 3542.85грн.
GN 23-100-M20-125-D1-U 796г 2 тижні 3718.35грн.
GN 23-100-M20-125-D1-UK 849г 2 тижні 3766.05грн.
GN 23-100-M20-150-D0-U 812г 2 тижні 3491.10грн.
GN 23-100-M20-150-D0-UK 865г 2 тижні 3538.80грн.
GN 23-100-M20-150-D1-U 854г 2 тижні 3714.30грн.
GN 23-100-M20-150-D1-UK 907г 2 тижні 3761.55грн.
GN 23-100-M20-200-D0-U 907г 2 тижні 3737.25грн.
GN 23-100-M20-200-D0-UK 960г 2 тижні 3784.95грн.
GN 23-100-M20-200-D1-U 949г 2 тижні 3960.45грн.
GN 23-100-M20-200-D1-UK 1002г 2 тижні 4008.15грн.
GN 23-100-M20-75-D0-U 653г 2 тижні 3346.20грн.
GN 23-100-M20-75-D0-UK 706г 2 тижні 3393.90грн.
GN 23-100-M20-75-D1-U 695г 2 тижні 3569.40грн.
GN 23-100-M20-75-D1-UK 748г 2 тижні 3616.65грн.
GN 23-100-M24-100-D0-U 863г 2 тижні 3516.30грн.
GN 23-100-M24-100-D0-UK 963г 2 тижні 3600.90грн.
GN 23-100-M24-100-D1-U 905г 2 тижні 3739.50грн.
GN 23-100-M24-100-D1-UK 1005г 2 тижні 3824.10грн.
GN 23-100-M24-125-D0-U 855г 2 тижні 3621.15грн.
GN 23-100-M24-125-D0-UK 955г 2 тижні 3705.75грн.
GN 23-100-M24-125-D1-U 897г 2 тижні 3844.35грн.
GN 23-100-M24-125-D1-UK 997г 2 тижні 3928.95грн.
GN 23-100-M24-150-D0-U 936г 2 тижні 3613.50грн.
GN 23-100-M24-150-D0-UK 1036г 2 тижні 3698.10грн.
GN 23-100-M24-150-D1-U 978г 2 тижні 3836.70грн.
GN 23-100-M24-150-D1-UK 1078г 2 тижні 3921.30грн.
GN 23-100-M24-200-D0-U 1072г 2 тижні 4027.05грн.
GN 23-100-M24-200-D0-UK 1172г 2 тижні 4111.65грн.
GN 23-100-M24-200-D1-U 1114г 2 тижні 4250.25грн.
GN 23-100-M24-200-D1-UK 1214г 2 тижні 4334.85грн.
GN 23-120-M20-100-D0-U 1246г 2 тижні 4464.00грн.
GN 23-120-M20-100-D0-UK 1299г 2 тижні 4511.70грн.
GN 23-120-M20-100-D1-U 1329г 2 тижні 4784.40грн.
GN 23-120-M20-100-D1-UK 1382г 2 тижні 4832.10грн.
GN 23-120-M20-125-D0-U 1109г 2 тижні 4589.55грн.
GN 23-120-M20-125-D0-UK 1162г 2 тижні 4637.25грн.
GN 23-120-M20-125-D1-U 1192г 2 тижні 4910.40грн.
GN 23-120-M20-125-D1-UK 1245г 2 тижні 4957.65грн.
GN 23-120-M20-150-D0-U 1167г 2 тижні 4585.50грн.
GN 23-120-M20-150-D0-UK 1220г 2 тижні 4633.20грн.
GN 23-120-M20-150-D1-U 1250г 2 тижні 4905.90грн.
GN 23-120-M20-150-D1-UK 1303г 2 тижні 4953.60грн.
GN 23-120-M20-200-D0-U 1262г 2 тижні 4832.10грн.
GN 23-120-M20-200-D0-UK 1315г 2 тижні 4879.35грн.
GN 23-120-M20-200-D1-U 1345г 2 тижні 5152.50грн.
GN 23-120-M20-200-D1-UK 1398г 2 тижні 5199.75грн.
GN 23-120-M20-75-D0-U 1008г 2 тижні 4440.60грн.
GN 23-120-M20-75-D0-UK 1061г 2 тижні 4488.30грн.
GN 23-120-M20-75-D1-U 1091г 2 тижні 4761.00грн.
GN 23-120-M20-75-D1-UK 1144г 2 тижні 4808.70грн.
GN 23-120-M24-100-D0-U 1227г 2 тижні 4966.20грн.
GN 23-120-M24-100-D0-UK 1327г 2 тижні 5050.80грн.
GN 23-120-M24-100-D1-U 1310г 2 тижні 5286.60грн.
GN 23-120-M24-100-D1-UK 1410г 2 тижні 5371.20грн.
GN 23-120-M24-125-D0-U 1219г 2 тижні 5071.05грн.
GN 23-120-M24-125-D0-UK 1319г 2 тижні 5155.65грн.
GN 23-120-M24-125-D1-U 1302г 2 тижні 5391.45грн.
GN 23-120-M24-125-D1-UK 1402г 2 тижні 5476.05грн.
GN 23-120-M24-150-D0-U 1300г 2 тижні 5063.40грн.
GN 23-120-M24-150-D0-UK 1400г 2 тижні 5148.00грн.
GN 23-120-M24-150-D1-U 1383г 2 тижні 5383.80грн.
GN 23-120-M24-150-D1-UK 1483г 2 тижні 5468.40грн.
GN 23-120-M24-200-D0-U 1436г 2 тижні 5476.95грн.
GN 23-120-M24-200-D0-UK 1536г 2 тижні 5561.55грн.
GN 23-120-M24-200-D1-U 1519г 2 тижні 5797.35грн.
GN 23-120-M24-200-D1-UK 1619г 2 тижні 5881.95грн.
GN 23-120-M30-100-D0-U 1352г 2 тижні 5214.60грн.
GN 23-120-M30-100-D0-UK 1551г 2 тижні 5476.05грн.
GN 23-120-M30-100-D1-U 1435г 2 тижні 5535.00грн.
GN 23-120-M30-100-D1-UK 1634г 2 тижні 5796.45грн.
GN 23-120-M30-125-D0-U 1468г 2 тижні 5324.85грн.
GN 23-120-M30-125-D0-UK 1667г 2 тижні 5585.85грн.
GN 23-120-M30-125-D1-U 1551г 2 тижні 5645.25грн.
GN 23-120-M30-125-D1-UK 1750г 2 тижні 5906.25грн.
GN 23-120-M30-150-D0-U 1580г 2 тижні 5545.80грн.
GN 23-120-M30-150-D0-UK 1779г 2 тижні 5806.80грн.
GN 23-120-M30-150-D1-U 1663г 2 тижні 5866.20грн.
GN 23-120-M30-150-D1-UK 1862г 2 тижні 6127.20грн.
GN 23-120-M30-200-D0-U 1810г 2 тижні 5875.65грн.
GN 23-120-M30-200-D0-UK 2009г 2 тижні 6137.10грн.
GN 23-120-M30-200-D1-U 1893г 2 тижні 6196.05грн.
GN 23-120-M30-200-D1-UK 2092г 2 тижні 6457.50грн.
GN 23-80-M16-100-D0-U 419г 2 тижні 2574.00грн.
GN 23-80-M16-100-D0-UK 453г 2 тижні 2595.15грн.
GN 23-80-M16-100-D1-U 441г 2 тижні 2722.05грн.
GN 23-80-M16-100-D1-UK 475г 2 тижні 2743.20грн.
GN 23-80-M16-125-D0-U 426г 2 тижні 2617.65грн.
GN 23-80-M16-125-D0-UK 460г 2 тижні 2638.80грн.
GN 23-80-M16-125-D1-U 448г 2 тижні 2765.70грн.
GN 23-80-M16-125-D1-UK 482г 2 тижні 2786.85грн.
GN 23-80-M16-150-D0-U 484г 2 тижні 2596.50грн.
GN 23-80-M16-150-D0-UK 518г 2 тижні 2617.65грн.
GN 23-80-M16-150-D1-U 506г 2 тижні 2744.55грн.
GN 23-80-M16-150-D1-UK 540г 2 тижні 2765.70грн.
GN 23-80-M16-200-D0-U 550г 2 тижні 2821.50грн.
GN 23-80-M16-200-D0-UK 580г 2 тижні 2842.65грн.
GN 23-80-M16-200-D1-U 572г 2 тижні 2969.55грн.
GN 23-80-M16-200-D1-UK 602г 2 тижні 2990.70грн.
GN 23-80-M16-75-D0-U 387г 2 тижні 2491.65грн.
GN 23-80-M16-75-D0-UK 421г 2 тижні 2512.80грн.
GN 23-80-M16-75-D1-U 409г 2 тижні 2639.70грн.
GN 23-80-M16-75-D1-UK 443г 2 тижні 2660.85грн.
GN 23-80-M20-100-D0-U 686г 2 тижні 2729.70грн.
GN 23-80-M20-100-D0-UK 739г 2 тижні 2777.40грн.
GN 23-80-M20-100-D1-U 708г 2 тижні 2877.75грн.
GN 23-80-M20-100-D1-UK 761г 2 тижні 2925.45грн.
GN 23-80-M20-125-D0-U 549г 2 тижні 2855.25грн.
GN 23-80-M20-125-D0-UK 602г 2 тижні 2902.95грн.
GN 23-80-M20-125-D1-U 571г 2 тижні 3003.30грн.
GN 23-80-M20-125-D1-UK 624г 2 тижні 3051.00грн.
GN 23-80-M20-150-D0-U 607г 2 тижні 2851.20грн.
GN 23-80-M20-150-D0-UK 660г 2 тижні 2898.90грн.
GN 23-80-M20-150-D1-U 629г 2 тижні 2999.25грн.
GN 23-80-M20-150-D1-UK 682г 2 тижні 3046.95грн.
GN 23-80-M20-200-D0-U 702г 2 тижні 3097.80грн.
GN 23-80-M20-200-D0-UK 755г 2 тижні 3145.05грн.
GN 23-80-M20-200-D1-U 724г 2 тижні 3245.85грн.
GN 23-80-M20-200-D1-UK 777г 2 тижні 3293.10грн.
GN 23-80-M20-75-D0-U 448г 2 тижні 2706.30грн.
GN 23-80-M20-75-D0-UK 501г 2 тижні 2754.00грн.
GN 23-80-M20-75-D1-U 470г 2 тижні 2854.35грн.
GN 23-80-M20-75-D1-UK 523г 2 тижні 2902.05грн.
GN 23-80-M24-100-D0-U 670г 2 тижні 3072.15грн.
GN 23-80-M24-100-D0-UK 770г 2 тижні 3156.75грн.
GN 23-80-M24-100-D1-U 692г 2 тижні 3220.20грн.
GN 23-80-M24-100-D1-UK 792г 2 тижні 3304.80грн.
GN 23-80-M24-125-D0-U 662г 2 тижні 3177.00грн.
GN 23-80-M24-125-D0-UK 762г 2 тижні 3261.60грн.
GN 23-80-M24-125-D1-U 684г 2 тижні 3325.05грн.
GN 23-80-M24-125-D1-UK 784г 2 тижні 3409.65грн.
GN 23-80-M24-150-D0-U 743г 2 тижні 3169.35грн.
GN 23-80-M24-150-D0-UK 843г 2 тижні 3253.95грн.
GN 23-80-M24-150-D1-U 765г 2 тижні 3317.40грн.
GN 23-80-M24-150-D1-UK 865г 2 тижні 3402.00грн.
GN 23-80-M24-200-D0-U 879г 2 тижні 3582.90грн.
GN 23-80-M24-200-D0-UK 979г 2 тижні 3667.50грн.
GN 23-80-M24-200-D1-U 901г 2 тижні 3730.95грн.
GN 23-80-M24-200-D1-UK 1001г 2 тижні 3815.55грн.
Характеристики

Тип (опорна пластина)

  • Тип D0 прецизійно обточений, без гумової підкладки
  • Тип D1 прецизійно обточений, з гумовою підкладкою, чорний колір

Варіант виконання гвинта

  • Варіант виконання S без гайки, зовнішній шестигранник в основі
  • Варіант виконання SK з гайкою, зовнішній шестигранник в основі
  • Варіант виконання T без гайки, лиска під ключ в основі
  • Варіант виконання TK з гайкою, лиска під ключ в основі
  • Варіант виконання U без гайки, шестигранне заглиблення зверху, лиска під ключ в основі
  • Варіант виконання UK з гайкою, шестигранне заглиблення зверху, лиска під ключ в основі
  • Варіант виконання V без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі
  • Варіант виконання VK з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі
  • Варіант виконання W з регульованою муфтою, нарізане різьблення, лиска під ключ в основі
  • Варіант X Зовнішній шестигранник з внутрішнім різьбленням

Опорна пластина

Нержавіюча сталь AISI 304

Різьбовий стрижень

Нержавіюча сталь AISI 303

Шестигранна гайка ISO 4032

Нержавіюча сталь AISI 304

Гумова підкладка , інкрустрована

NBR (Пербунан®), твердість по Шору А 70

Інформація

Регульовані опори з нержавіючої сталі GN 23 будуть поставлятися у зібраному вигляді та є нерозбірними.

Технічна інформація
Номінальне навантаження регульованих опор з нержавіючої сталі

d1 d2 Статичне навантаження в кН - - - -
- - Варіанти виконання різьбового стрижня - - - -
- - S / SK T / TK а також U / UK V / VK W X
80 M 8 6 - - - 17
80 M 10 11 - - - 17
80 M 12 16 - - - 17
80 M 16 - 17 21 25 17
80 M 20 - 28 35 35 28
80 M 24 - 46 52 52 -
100 M 8 6 - - - 17
100 M 10 11 - - - 17
100 M 12 16 - - - 17
100 M 16 - 17 21 25 17
100 M 20 - 28 35 35 28
100 M 24 - 46 52 52 -
120 M 20 - 28 - - 28
120 M 24 - 46 - - -
120 M 30 - 43 - - -

При різьбленні шпинделя M 10 і більше статичне навантаження на регульовані опори з нержавіючої сталі GN 23 обмежена внаслідок можливого контактного тиску регулювального шпинделя, що діє на опорну пластину (при опорі шпинделя ≥ 500 Н/мм2). Значення для таблиці типу D0 без гумової прокладки), припускають чисте навантаження тиском перпендикулярно опорній пластині. Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, призводять до більш низької несучої здатності регулювального шпинделя і повинні бути прийняті до уваги.

Наведені докладні дані з опору є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не являють собою жодної гарантії і не гарантують якість.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

Варіанти виконання різьбового стрижня
Варіанти виконання різьбового стрижня
____logo__21_NA-33635-0__ $ ____logo__21_NA-33639-0__ ____logo__21_NA-33641-0__
S / SK: зовнішній шестигранник в основі при d2M 8, M 10, M 12 T / TK: лиска під ключ в основі при d2M 16, M 20, M 24, M 30 U / UK: шліцем під шестигранник зверху та лиска під ключ в основі при d 2M 16, M 20, M 24, M 30
____logo__21_NF-33643-0__ ____logo__21_NA-33645-0__ ____logo__21_NA-33637-0__
V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d 2M 16, M 20, M 24 W: закрите різьблення та лиска під ключ в основі при d 2 M 16, M 20, M 24 X: зовнішній шестигранник з внутрішнім різьбленням при d 2 M 8, M 10, M 12, M 16, M 20
Питань: 0

Немає запитань про цей товар.

GN 23-U/UK
Схожі товари
GN 23-100-M10-100-D0-S
GN 23-100-M10-100-D0-S
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-100-D0-SK
GN 23-100-M10-100-D0-SK
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-100-D1-S
GN 23-100-M10-100-D1-S
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-100-D1-SK
GN 23-100-M10-100-D1-SK
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-38-D0-X
GN 23-100-M10-38-D0-X
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-38-D1-X
GN 23-100-M10-38-D1-X
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-50-D0-S
GN 23-100-M10-50-D0-S
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-50-D0-SK
GN 23-100-M10-50-D0-SK
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-50-D1-S
GN 23-100-M10-50-D1-S
Характеристики Тип (опорна пластина) ..
GN 23-100-M10-50-D1-SK
GN 23-100-M10-50-D1-SK
Характеристики Тип (опорна пластина) ..
VCT.40 FP-M6
VCT.40 FP-M6
VCT.FP
D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12
52.20грн.
DVA.1-25-30-M6-18-40
DVA.1-25-30-M6-18-40
DVA.1
D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432
54.00грн.
DVA.2-15-15-M4-10-40
DVA.2-15-15-M4-10-40
DVA.2
D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
31.95грн.
DVA.3-15-15-M4-40
DVA.3-15-15-M4-40
DVA.3
D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
35.10грн.
VC.692/50 p-M8x25
VC.692/50 p-M8x25
VC.692-p
D: 50 L: 25 d1: 18 d6g: M8 l2: 17
111.15грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-MT
GN 75.6..
0.00грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-PL
GN 75.6..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75.5
GN 75.5
GN 75.5-E
Основні характеристики Типи ..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75
GN 75
GN 75-E
Основні характеристики Типи ..
0.00грн.
Грибоподібні ручки
Різьбовий отвір
P.131/56-M12
P.131/56-M12
P.131
D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12
0.00грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
BTL.20 B-M5
BTL.20 B-M5
BTL-B
D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12
50.85грн.
VDS.200-A20-K
VDS.200-A20-K
VDS.
D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320
1391.85грн.
ERX.78 B-M12-C1
ERX.78 B-M12-C1
ERX-B
D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24
118.80грн.
DVA.2-70-50-M10-27-55
DVA.2-70-50-M10-27-55
DVA.2
D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930
454.05грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
Маховики зі спицями
Маховики без ручки
DIN 950
DIN 950
DIN 950-A
ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..
0.00грн.
Маховички цільнолиті
Без ручки
VDS.
VDS.
VDS.
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..
0.00грн.
Дискові маховики
Алюміній
DIN 3670
DIN 3670
DIN 3670
Характеристики Коди отворів ..
0.00грн.
Ручка, що обертається "Soft-touch"
Маховики зі спицями
VRTP.
VRTP.
VRTP+IEL
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..
0.00грн.
