Продукція
  • GN 237

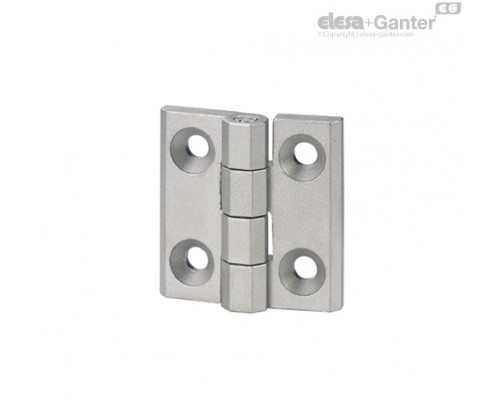

GN 237

Петлі

Нержавіюча сталь

GN 237
GN 237

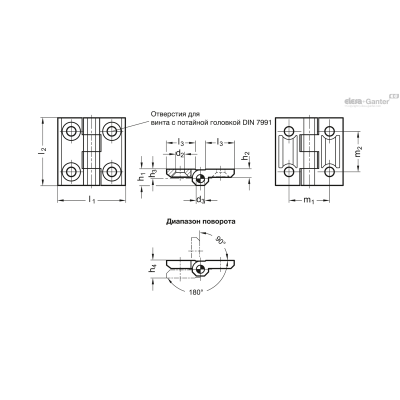

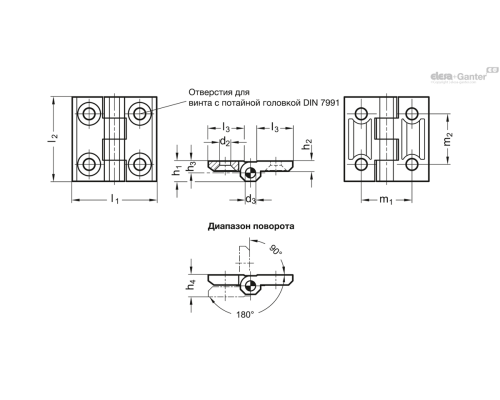

Опис
h4 +0.5
l2
l3
m1
m2
h1
h2
h3
l1
d2
d3
Вага Наявн. Ціна
GN 237-A4-30-30-A-GS 8.6 30 10.7 18 18 7.5 4 4.3 30 4.3 3 25г 2 тижні 682.20грн.
GN 237-A4-40-40-A-GS 11 40 16 25 25 9 5 5.5 40 5.3 4 57г 2 тижні 768.15грн.
GN 237-A4-50-50-A-GS 13 50 21 30 30 11.5 6 6.5 50 6.4 6 108г 2 тижні 951.75грн.
GN 237-A4-60-60-A-GS 17 60 26 36 36 15 8 8.5 60 8.3 8 205г 2 тижні 1321.20грн.
Характеристики

Типи

  • Тип A отвори 2x2 для гвинтів з потайною головкою
  • Тип C різьбові стрижні 2x2

Варіант виконання з цинку, відлитого під тиском

Лиття з цинку під тиском ZD

з пластиковим покриттям

  • чорний колір, RAL 9005, текстурована обробка SW
  • сріблястий колір, RAL 9006, текстурована обробка SR
  • хромування CR

Вісь, нержавіюча сталь AISI 303

Різьбовий стрижень (тип C), нержавіюча сталь AISI 316

Варіант виконання з нержавіючої сталі

  • AISI CF-8 NI
  • Німецький матеріал № 1.4408 A4
  • матове оздоблення, дробоструминна обробка GS

Вісь, нержавіюча сталь AISI 316Ti

Різьбовий стрижень (тип C), нержавіюча сталь AISI 316 для варіантів з цинку та алюмінію, нержавіюча сталь AISI CF-8, лита «в одну деталь»

Варіант виконання з алюмінію

Алюміній AL

анодоване покриття, природний колір EL

Вісь, нержавіюча сталь AISI 316Ti

Різьбовий стрижень (тип C), нержавіюча сталь AISI 316

Інформація

Петлі GN 237 відрізняються компактною і міцною конструкцією. Підбір різних матеріалів і поверхонь у поєднанні з двома Варіантами монтажу дозволяє використовувати ці петлі у багатьох специфічних сферах застосування.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 237 462.24 KB
GN 237-A4
