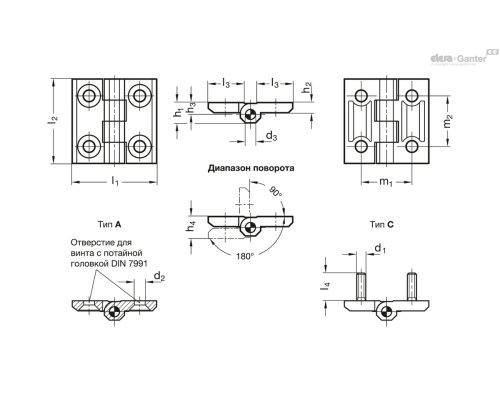

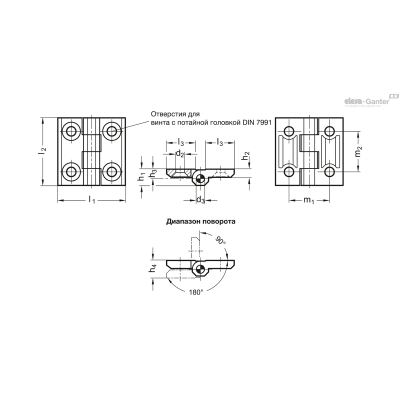

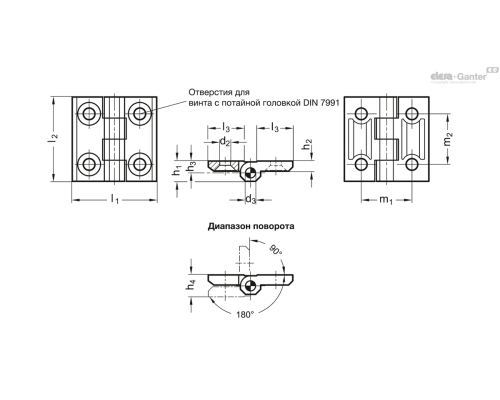

| Опис | h4 +0.5 | l2 | l3 | l4 | m1 | m2 | h1 | h2 | h3 | l1 | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 237-NI-30-30-A-GS | 8.6 | 30 | 10.7 | - | 18 | 18 | 7.5 | 4 | 4.3 | 30 | - | 4.3 | 25г | 2 тижні | 527.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-40-40-A-GS | 11 | 40 | 16 | - | 25 | 25 | 9 | 5 | 5.5 | 40 | - | 5.3 | 57г | 2 тижні | 620.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-40-40-C-GS | 11 | 40 | 16 | 11 | 25 | 25 | 9 | 5 | 5.5 | 40 | M5 | - | 69г | 2 тижні | 1572.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-50-50-A-GS | 13 | 50 | 21 | - | 30 | 30 | 11.5 | 6 | 6.5 | 50 | - | 6.4 | 108г | 2 тижні | 774.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-50-50-C-GS | 13 | 50 | 21 | 13 | 30 | 30 | 11.5 | 6 | 6.5 | 50 | M6 | - | 129г | 2 тижні | 1944.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-60-60-A-GS | 17 | 60 | 26 | - | 36 | 36 | 15 | 8 | 8.5 | 60 | - | 8.3 | 205г | 2 тижні | 1148.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-60-60-C-GS | 17 | 60 | 26 | 17 | 36 | 36 | 15 | 8 | 8.5 | 60 | M8 | - | 240г | 2 тижні | 2461.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A отвори 2x2 для гвинтів з потайною головкою
- Тип C різьбові стрижні 2x2
Варіант виконання з цинку, відлитого під тиском
Лиття з цинку під тиском ZD
з пластиковим покриттям
- чорний колір, RAL 9005, текстурована обробка SW
- сріблястий колір, RAL 9006, текстурована обробка SR
- хромування CR
Вісь, нержавіюча сталь AISI 303
Різьбовий стрижень (тип C), нержавіюча сталь AISI 316
Варіант виконання з нержавіючої сталі
- AISI CF-8 NI
- Німецький матеріал № 1.4408 A4
- матове оздоблення, дробоструминна обробка GS
Вісь, нержавіюча сталь AISI 316Ti
Різьбовий стрижень (тип C), нержавіюча сталь AISI 316 для варіантів з цинку та алюмінію, нержавіюча сталь AISI CF-8, лита «в одну деталь»
Варіант виконання з алюмінію
Алюміній AL
анодоване покриття, природний колір EL
Вісь, нержавіюча сталь AISI 316Ti
Різьбовий стрижень (тип C), нержавіюча сталь AISI 316
Інформація

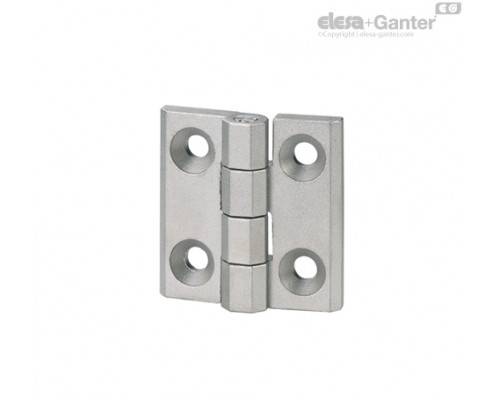

Петлі GN 237 відрізняються компактною і міцною конструкцією. Підбір різних матеріалів і поверхонь у поєднанні з двома Варіантами монтажу дозволяє використовувати ці петлі у багатьох специфічних сферах застосування.
