Продукція
  • GN 638

GN 638

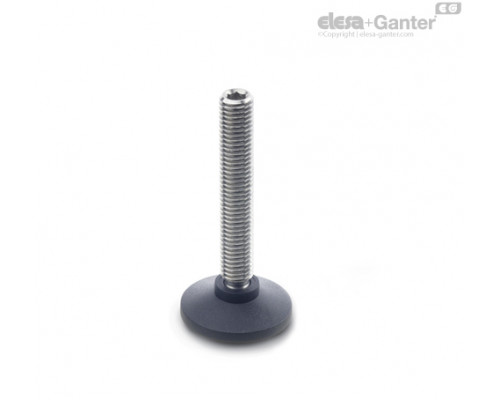

Шарнірні регульовані опори

Нержавіюча сталь, пластикова основа опори

GN 638
GN 638
Опис
Вага Наявн. Ціна
GN 638-15-M6-26-NI 5г 2 тижні 108.00грн.
GN 638-15-M6-36-NI 7г 2 тижні 111.15грн.
GN 638-15-M6-46-NI 9г 2 тижні 114.30грн.
GN 638-15-M8-20-NI 7г 2 тижні 109.35грн.
GN 638-15-M8-35-NI 11г 2 тижні 117.45грн.
GN 638-15-M8-45-NI 14г 2 тижні 122.85грн.
GN 638-15-M8-58-NI 18г 2 тижні 130.50грн.
GN 638-18-M10-34-NI 17г 2 тижні 133.65грн.
GN 638-18-M10-44-NI 23г 2 тижні 132.30грн.
GN 638-18-M10-57-NI 30г 2 тижні 146.25грн.
GN 638-18-M10-74-NI 42г 2 тижні 172.80грн.
GN 638-18-M6-26-NI 6г 2 тижні 110.25грн.
GN 638-18-M6-36-NI 8г 2 тижні 113.40грн.
GN 638-18-M6-46-NI 10г 2 тижні 116.55грн.
GN 638-18-M8-20-NI 8г 2 тижні 111.15грн.
GN 638-18-M8-35-NI 12г 2 тижні 119.70грн.
GN 638-18-M8-45-NI 15г 2 тижні 125.10грн.
GN 638-18-M8-58-NI 19г 2 тижні 132.30грн.
GN 638-21-M10-34-NI 18г 2 тижні 136.80грн.
GN 638-21-M10-44-NI 24г 2 тижні 135.45грн.
GN 638-21-M10-57-NI 31г 2 тижні 149.40грн.
GN 638-21-M10-74-NI 43г 2 тижні 175.95грн.
GN 638-21-M12-34-NI 23г 2 тижні 175.95грн.
GN 638-21-M12-57-NI 43г 2 тижні 207.45грн.
GN 638-21-M12-74-NI 51г 2 тижні 239.40грн.
GN 638-21-M12-94-NI 63г 2 тижні 270.00грн.
GN 638-21-M6-26-NI 7г 2 тижні 113.40грн.
GN 638-21-M6-36-NI 9г 2 тижні 116.55грн.
GN 638-21-M6-46-NI 11г 2 тижні 119.70грн.
GN 638-21-M8-20-NI 9г 2 тижні 114.30грн.
GN 638-21-M8-35-NI 13г 2 тижні 122.85грн.
GN 638-21-M8-45-NI 16г 2 тижні 128.25грн.
GN 638-21-M8-58-NI 20г 2 тижні 135.45грн.
GN 638-25-M10-34-NI 19г 2 тижні 135.45грн.
GN 638-25-M10-44-NI 25г 2 тижні 144.90грн.
GN 638-25-M10-57-NI 32г 2 тижні 158.85грн.
GN 638-25-M10-74-NI 44г 2 тижні 185.40грн.
GN 638-25-M12-34-NI 23г 2 тижні 185.40грн.
GN 638-25-M12-57-NI 43г 2 тижні 216.90грн.
GN 638-25-M12-74-NI 51г 2 тижні 248.85грн.
GN 638-25-M12-94-NI 63г 2 тижні 279.45грн.
GN 638-25-M6-26-NI 7г 2 тижні 122.85грн.
GN 638-25-M6-36-NI 9г 2 тижні 126.00грн.
GN 638-25-M6-46-NI 11г 2 тижні 129.15грн.
GN 638-25-M8-20-NI 10г 2 тижні 123.75грн.
GN 638-25-M8-35-NI 14г 2 тижні 132.30грн.
GN 638-25-M8-45-NI 17г 2 тижні 137.70грн.
GN 638-25-M8-58-NI 21г 2 тижні 134.55грн.
GN 638-32-M10-34-NI 20г 2 тижні 149.40грн.
GN 638-32-M10-44-NI 26г 2 тижні 158.85грн.
GN 638-32-M10-57-NI 33г 2 тижні 172.80грн.
GN 638-32-M10-74-NI 45г 2 тижні 198.90грн.
GN 638-32-M12-34-NI 25г 2 тижні 198.90грн.
GN 638-32-M12-57-NI 45г 2 тижні 230.85грн.
GN 638-32-M12-74-NI 53г 2 тижні 262.35грн.
GN 638-32-M12-94-NI 65г 2 тижні 292.95грн.
GN 638-32-M6-26-NI 10г 2 тижні 136.80грн.
GN 638-32-M6-36-NI 12г 2 тижні 139.95грн.
GN 638-32-M6-46-NI 14г 2 тижні 132.30грн.
GN 638-32-M8-20-NI 11г 2 тижні 137.70грн.
GN 638-32-M8-35-NI 15г 2 тижні 135.45грн.
GN 638-32-M8-45-NI 18г 2 тижні 140.85грн.
GN 638-32-M8-58-NI 22г 2 тижні 148.05грн.
GN 638-40-M10-34-NI 25г 2 тижні 159.75грн.
GN 638-40-M10-44-NI 31г 2 тижні 169.20грн.
GN 638-40-M10-57-NI 38г 2 тижні 183.15грн.
GN 638-40-M10-74-NI 50г 2 тижні 209.70грн.
GN 638-40-M12-34-NI 30г 2 тижні 209.70грн.
GN 638-40-M12-57-NI 50г 2 тижні 241.20грн.
GN 638-40-M12-74-NI 58г 2 тижні 273.15грн.
GN 638-40-M12-94-NI 70г 2 тижні 303.75грн.
GN 638-40-M8-20-NI 16г 2 тижні 137.70грн.
GN 638-40-M8-35-NI 20г 2 тижні 146.25грн.
GN 638-40-M8-45-NI 23г 2 тижні 151.65грн.
GN 638-40-M8-58-NI 27г 2 тижні 158.85грн.
GN 638-50-M10-34-NI 25г 2 тижні 173.70грн.
GN 638-50-M10-44-NI 31г 2 тижні 183.15грн.
GN 638-50-M10-57-NI 38г 2 тижні 197.10грн.
GN 638-50-M10-74-NI 50г 2 тижні 223.20грн.
GN 638-50-M12-34-NI 30г 2 тижні 223.20грн.
GN 638-50-M12-57-NI 50г 2 тижні 255.15грн.
GN 638-50-M12-74-NI 58г 2 тижні 286.65грн.
GN 638-50-M12-94-NI 70г 2 тижні 317.25грн.
GN 638-50-M8-20-NI 16г 2 тижні 151.65грн.
GN 638-50-M8-35-NI 20г 2 тижні 159.75грн.
GN 638-50-M8-45-NI 23г 2 тижні 165.15грн.
GN 638-50-M8-58-NI 27г 2 тижні 172.80грн.
Характеристики

Варіант виконання зі сталі ST

Упорна накладка

Пластик (поліацеталь POM)

  • термостійкість до 80 °C
  • чорний колір, матове оздоблення

Різьбова шпилька

Сталь, чорніння

Варіант виконання з нержавіючої сталі NI

Упорна накладка

Пластик (поліацеталь POM)

  • термостійкість до 80 °C
  • чорний колір, матове оздоблення

Різьбова шпилька

Нержавіюча сталь AISI 303

Варіант виконання повністю з нержавіючої сталі NV

Упорна накладка

Нержавіюча сталь AISI 303

  • Кільцеве ущільнення фторкаучук (Viton®)
  • термостійкість до 200 °C

Різьбова шпилька

Нержавіюча сталь AISI 303

Інформація

Вирівнюючі опори з кулею GN 638 підходять для універсального застосування. Конструкції з пластиковою накладкою запобігають пошкодженню чутливих поверхонь. Для застосування в агресивних середовищах або при підвищених навантаженнях перевага надається версіям з нержавіючої сталі.

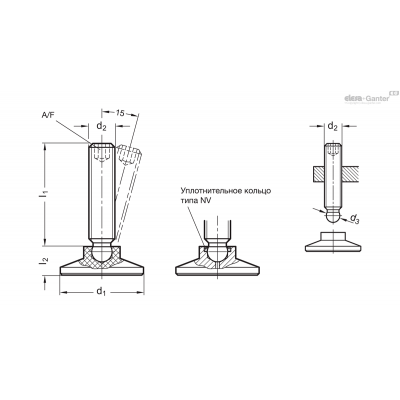

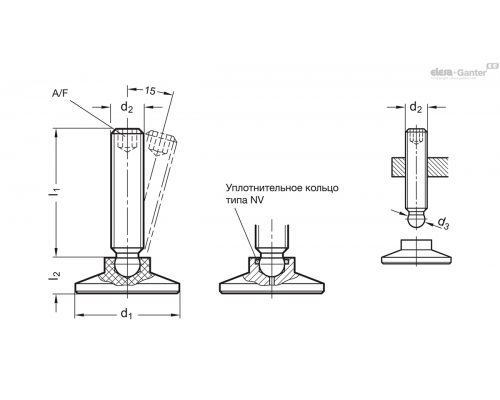

Діаметр кулі d3 менше діаметра серцевини різьблення з тим, щоб гвинт можна було вкрутити на стороні кулі. Кулястий кінець можна легко втиснути в завзяту накладку і при необхідності видалити.

Дані щодо допустимого статичного навантаження встановлюються в ході випробувань, але є лише орієнтовними. У ході цих випробувань навантаження було розміщено вертикально та по центру над шпилькою. При вимірюваному навантаженні в 3,5 кН не спостерігалася залишкова деформація, видима на підставі опори, а також не відбувалося жодних пошкоджень.

Технічна інформація
