GN 638

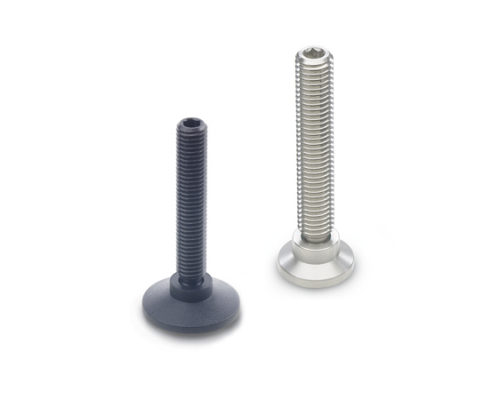

Варіант виконання зі сталі ST

Упорна накладка

Пластик (поліацеталь POM)

• термостійкість до 80 °C

• чорний колір, матове оздоблення

Різьбова шпилька

Сталь, чорніння

Варіант виконання з нержавіючої сталі NI

Упорна накладка

Пластик (поліацеталь POM)

• термостійкість до 80 °C

• чорний колір, матове оздоблення

Різьбова шпилька

Нержавіюча сталь AISI 303

Варіант виконання повністю з нержавіючої сталі NV

Упорна накладка

Нержавіюча сталь AISI 303

• Кільцеве ущільнення фторкаучук (Viton^®)

• термостійкість до 200 °C

Різьбова шпилька

Нержавіюча сталь AISI 303

Вирівнюючі опори з кулею GN 638 підходять для універсального застосування. Конструкції з пластиковою накладкою запобігають пошкодженню чутливих поверхонь. Для застосування в агресивних середовищах або при підвищених навантаженнях перевага надається версіям з нержавіючої сталі.

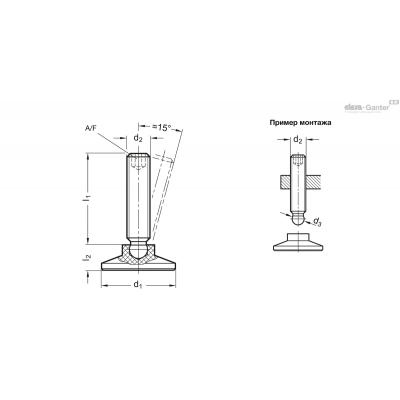

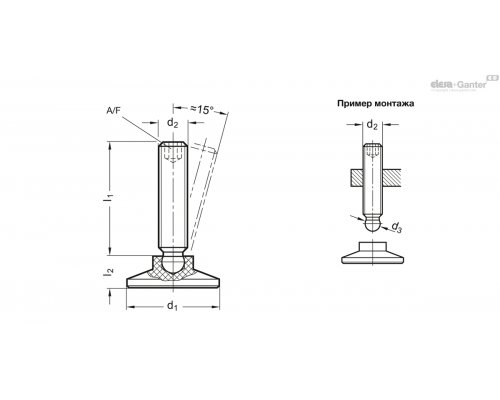

Діаметр кулі d₃ менше діаметра серцевини різьблення з тим, щоб гвинт можна було вкрутити на стороні кулі. Кулястий кінець можна легко втиснути в завзяту накладку і при необхідності видалити.

Дані щодо допустимого статичного навантаження встановлюються в ході випробувань, але є лише орієнтовними. У ході цих випробувань навантаження було розміщено вертикально та по центру над шпилькою. При вимірюваному навантаженні в 3,5 кН не спостерігалася залишкова деформація, видима на підставі опори, а також не відбувалося жодних пошкоджень.
